柯尔特M4A1枪械剖面结构展示模型

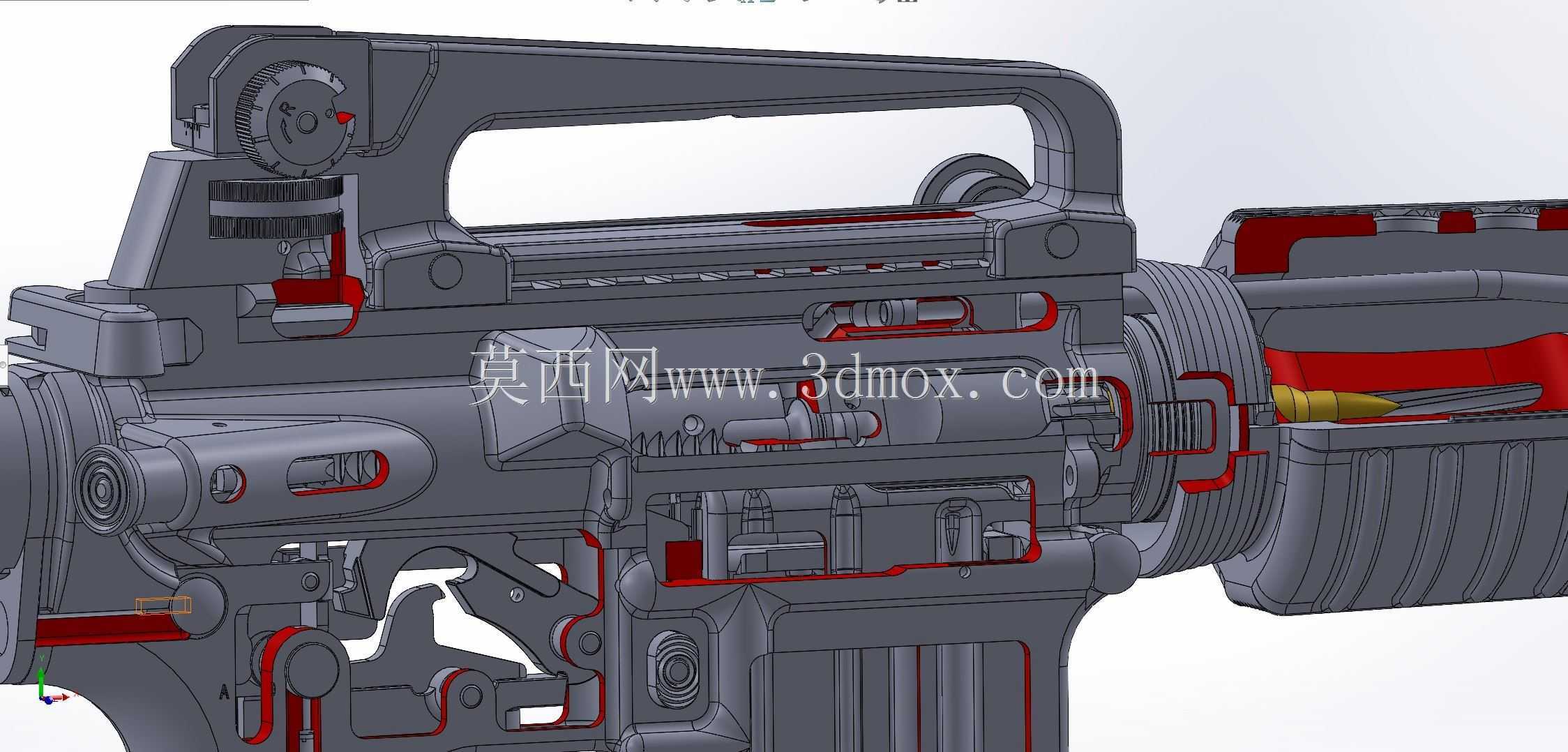

　　该剖面结构模型完整还原了柯尔特M4A1自动步枪的核心内部构造，通过剖切处理将原本封闭在机匣内部的自动机组件、击发机构、供弹路径、导气系统关联部件全部直观呈现，无需拆解实体枪械即可清晰观察各零件的装配位置与运动干涉边界。从结构设计层面看，模型保留了原枪提把集成的机械瞄具调节结构、机匣尾部的缓冲器安装腔、弹匣插口的定位卡槽、枪管节套与枪机的闭锁贴合面，所有剖切边缘均做了结构区分处理，内部运动件的配合间隙按照实枪装配公差做了等比例还原，可直接用于轻武器结构原理的教学演示场景。在实际应用层面，这类剖面模型常被用于军工类院校的轻武器构造课程、国防教育场馆的展品陈列、战术装备研发团队的结构参考，相较于实体枪械的剖切展品，

　　三维数字模型可任意调整剖切角度、单独拆分显示某一组件的运动轨迹，比如可以单独演示枪机框在导气推力作用下的后坐行程、击锤打击击针的转动角度、弹匣内枪弹托弹簧的顶升路径，解决了实体展品无法动态展示内部运动过程的痛点。从设计思路来看，模型在还原结构时特意保留了手枪握把与枪托的安装接口边界，并未将这两个外部覆盖件做剖切处理，而是明确标注了接口的安装尺寸与配合公差，方便使用者根据自身需求搭配不同规格的握把、枪托组件进行二次结构适配，比如适配Airsoft类配件的安装孔位时，可直接参照模型上预留的安装基准面做尺寸匹配，无需重新测绘实枪接口。模型的外形尺寸完全遵循原枪的实际比例，机匣顶部的皮卡汀尼导轨段、提把上的觇孔调节旋钮、抛壳窗的防尘盖结构、

　　枪管与机匣连接的锁紧螺母位置均与实枪一致，安装边界上明确区分了固定件与运动件的空间范围，比如自动机后坐的极限位置与机匣尾部内壁的安全间隙、击发机构转动时与握把内壁的避让空间、供弹过程中枪弹从弹匣上升到进弹坡的运动路径，这些细节都做了精准的结构还原，可直接用于结构原理的动态仿真演示。不同于整枪外观模型，该剖面模型将内部的弹簧、销钉、小尺寸传动件都做了独立建模，比如击锤簧的缠绕圈数、拉壳钩的弹簧定位槽、快慢机的定位钢珠安装孔都有清晰呈现，能够帮助结构设计从业者理解轻武器类产品在紧凑空间内实现多动作协同的设计逻辑，比如如何在有限的机匣内部空间内布置导气、闭锁、击发、供弹、退壳多套机构，同时保证各机构动作时不发生干涉，

　　零件的受力路径如何传递，装配时的工艺避让槽如何设置，这些细节都能通过该剖面模型得到直观的参考。在做结构演示时，可配合剖切动画逐次展示各组件的装配顺序，先装入枪管节套与枪机组件，再装入击发机构与快慢机组件，最后装入弹匣与缓冲器组件，每一步的装配定位基准都可通过模型直接提取，对于需要做轻武器相关结构科普、教具开发、周边配件设计的从业者来说，该模型能够省去大量的基础测绘时间，直接获取精准的内部结构尺寸与装配关系。
