L298N直流电机驱动控制板结构

　　在小型自动化设备、智能小车、教学实验平台的电控系统搭建中，直流电机的驱动控制是绕不开的核心环节，L298N作为经典的双全桥驱动方案，对应的实体控制板结构设计直接决定了驱动环节的可靠性、安装适配性与现场调试效率。从实际工程应用的场景来看，这类驱动板常被嵌入到小型输送线的末端驱动单元、学生竞赛类移动机器人的动力控制层、桌面级小型工装的执行件驱动回路里，承担着把主控端输出的弱逻辑信号转换为足以驱动直流电机、步进电机运转的功率输出的作用，可同时支持两路直流电机的正反转、调速控制，单路持续输出电流可满足多数小功率执行件的驱动需求，不需要额外搭建复杂的分立功率放大电路，大幅降低了小功率电控系统的布线复杂度。

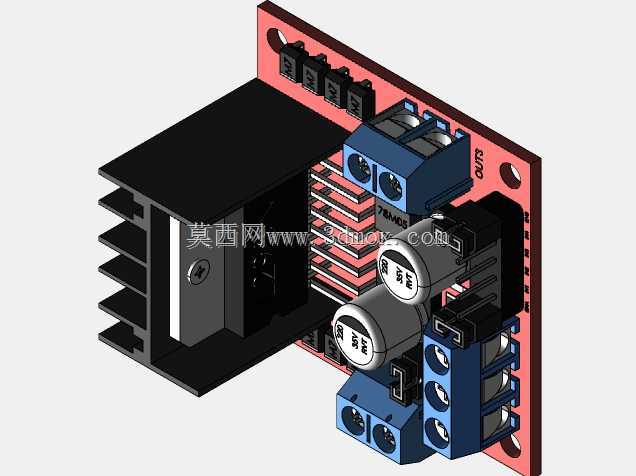

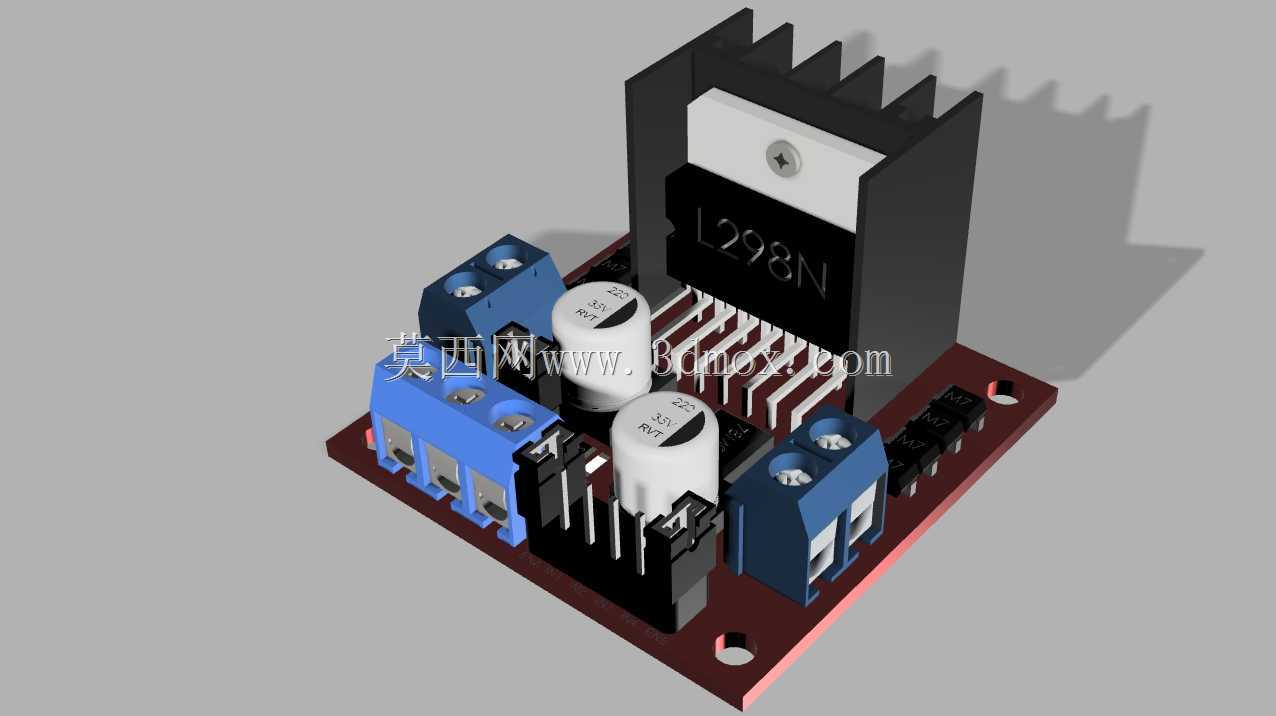

　　从结构设计的思路来看，这块驱动板的布局完全围绕功率回路的散热、强电弱电的布线隔离、现场接线的操作便利性三个核心维度展开。板载核心的L298N芯片被直接固定在黑色齿状散热片上，散热片的鳍片走向顺着板卡长边方向排布，在设备内部自然风道的作用下可快速带走芯片满负载运行时产生的热量，避免长时间大电流输出下芯片触发过热保护。功率回路的接线端子全部布置在板卡的外侧边缘，蓝色的螺丝式接线端子分别对应电源输入、两路电机的输出接口，接线时不需要翻折导线就能完成端子锁紧，端子的螺丝槽口朝向板卡外侧，用普通十字螺丝刀就能完成接线操作，不需要借助特殊工具。板载的电解电容紧贴功率输入回路布置，可有效滤除电源接入时的尖峰电压，避免电机启停时的反向电动势冲击前端主控电路，电容的引脚做了打胶加固处理，应对设备运行时的持续振动也不会出现引脚脱焊的问题。

　　在安装边界与外形尺寸层面，这块驱动板采用矩形PCB基板设计，基板的四个角预留了标准的安装固定孔，孔位尺寸适配常用的M3铜柱或者自攻螺丝，可直接固定在标准的铝型材电控安装板、3D打印的设备支架上，固定孔周边做了露铜接地处理，安装时可通过铜柱实现板卡与设备机架的共地，进一步提升电路的抗干扰能力。板卡上的逻辑控制插针布置在功率端子的对侧，和强电回路保持足够的安全爬电距离，插针采用标准2.54mm间距，可直接对接杜邦线与主流的单片机、PLC控制板连接，不需要额外做转接板。板卡上的电源指示灯、通道状态指示灯都布置在插针侧的边缘位置，安装到设备内部后，不用拆开设备外壳就能通过指示灯判断驱动板的供电状态、通道输出状态，现场排查故障时可快速定位问题点。

　　从实际使用的细节来看，板卡上的散热片与芯片之间涂有均匀的导热硅脂，保证芯片热量可以高效传导到散热片上，散热片通过螺丝与芯片、PCB基板锁紧，不会因为设备运输、运行的振动出现移位。板卡上的功率走线全部做了加宽处理，大电流回路的走线宽度可满足持续2A电流的载流需求，走线拐角全部采用圆弧过渡，避免尖角位置出现电流集中导致的线路过热。接线端子的额定电流规格与驱动板的输出能力匹配，端子的夹持力足够，多股软线接入后锁紧不会出现松脱、接触不良的问题，即使设备长时间运行在轻微振动的工况下，接线可靠性也能得到保障。板卡上预留的使能端跳帽位置操作空间充足，需要切换PWM调速模式时，直接插拔跳帽就能完成模式切换，不需要焊接操作，适配不同的控制接线需求。

　　在不同场景的适配性上，这款驱动板的结构尺寸可兼容多数小型设备的电控仓空间，不管是叠层安装在主控板上方，还是单独固定在电控仓的侧壁，都不会和周边的电容、接线端子等元件产生干涉。板卡的整体厚度控制在合理范围，加上散热片的总高度也不会占用过多的垂直安装空间，对安装空间局促的小型移动机器人、桌面实验装置非常友好。电路设计上把逻辑地与功率地做了单点连接处理，避免大电流回路的纹波串入逻辑控制回路，导致主控端出现信号误判、运行丢步的问题，实际测试中即使两路电机同时满负载正反转切换，主控端的信号采集也不会出现明显的干扰。
