机车用直接制动阀FD1三维结构设计

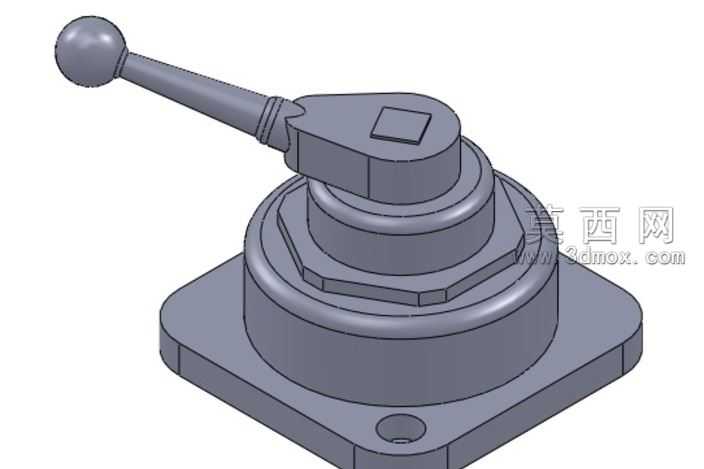

本模型为机车气路制动系统所用的直接制动阀FD1，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计规范，对阀体各组成部件进行1:1等比例还原，完整呈现该制动阀的装配关系与结构细节。模型整体分为操作手柄、阀盖锁紧组件、阀芯腔体、安装底座四大结构模块：顶部操作手柄采用球头握持端设计，手柄与阀芯驱动端做过渡圆弧衔接，手柄根部增设环形防滑凸台结构，模拟实际产品的握持操作手感，建模时对球头做曲面曲率连续处理，保证渲染后曲面光滑无棱角。中部阀盖采用多层阶梯式轴段设计，每层轴段间做倒角过渡，阀盖与阀体的锁紧部位设计为六角形锁紧结构，匹配实际装配时的工装夹持需求，建模时对六角棱边做微小倒钝处理，还原金属机加工件的真实工艺特征。下部阀体为圆柱式腔体结构，腔体与底部方形安装法兰做一体化建模，法兰对角位置设计有沉头安装孔，用于将制动阀固定在机车操作台架上，法兰与阀体衔接处做圆角加强结构，提升结构强度的同时避免应力集中。模型材质分配贴合实际产品属性：操作手柄、阀体、安装底座均赋予铸钢材质，调整材质粗糙度模拟金属哑光漆面效果，锁紧螺母部位赋予镀锌金属材质，还原紧固件的金属光泽，各部件装配间隙控制在合理公差范围内，可直接用于装配干涉检查、结构原理演示。设计过程围绕制动阀的功能需求展开，手动扳动顶部手柄即可驱动内部阀芯转动，实现制动气路的通断切换，建模时预留了内部阀芯的运动空间，可直观展示气路导通与截断的工作状态，模型可用于机车制动系统的原理教学、装配实训，也可作为制动系统三维布局的配套元件使用，各部件参数可编辑，支持后续的结构优化与改型设计。
