重载拖车侧门可拆卸合页铰链结构

　　这套铰接结构主要面向拖挂车厢体侧开式厢门、工具车侧翼板、小型货运挂车侧边栏板的翻转连接需求，在工程实际使用场景里，这类铰链往往要同时承担门扇自重、路面颠簸带来的交变冲击载荷，以及频繁开合过程中的销轴剪切力，和普通室内柜门合页的受力逻辑完全不同。

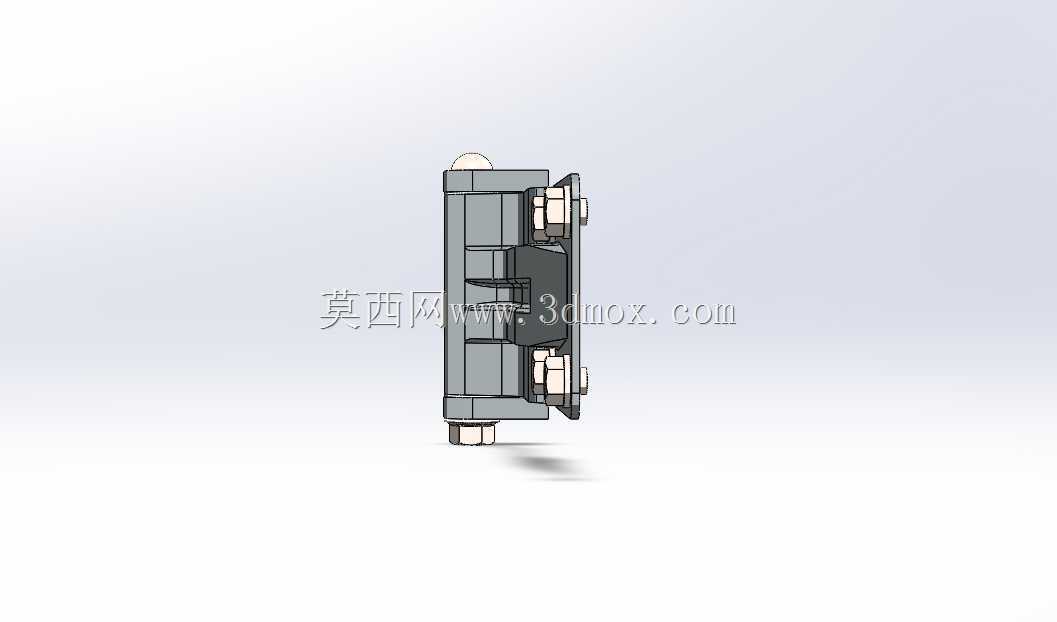

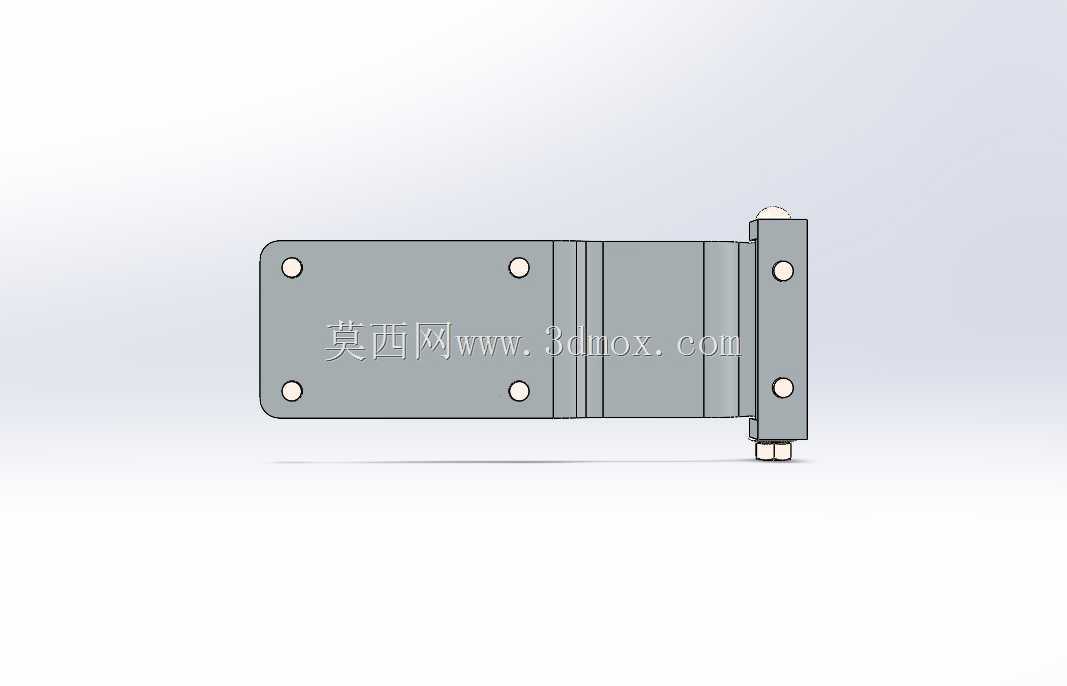

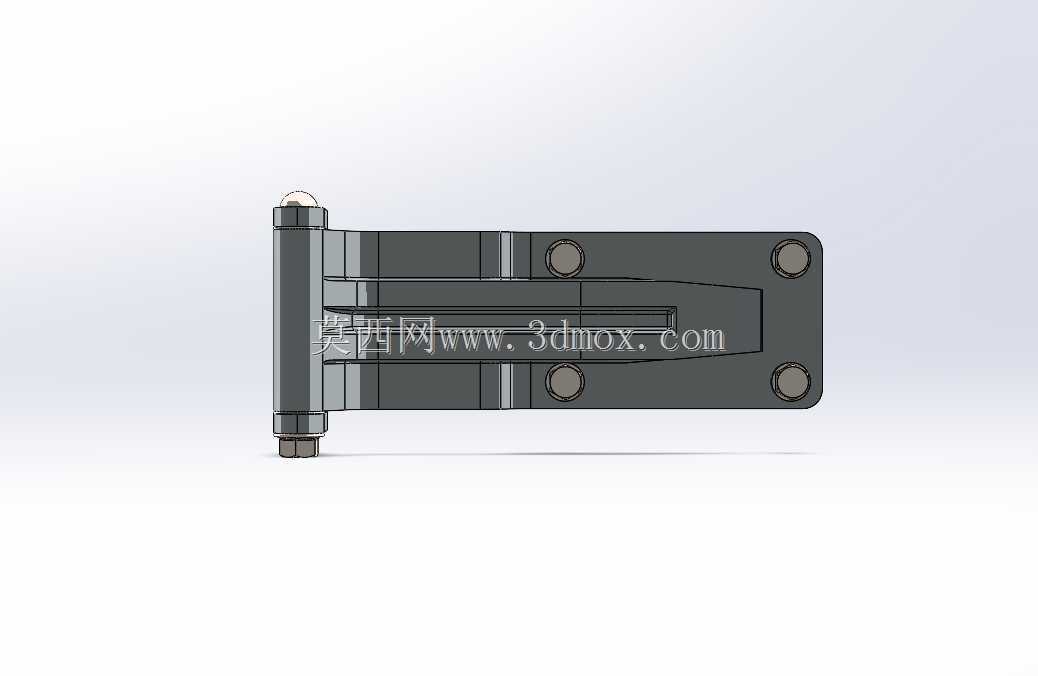

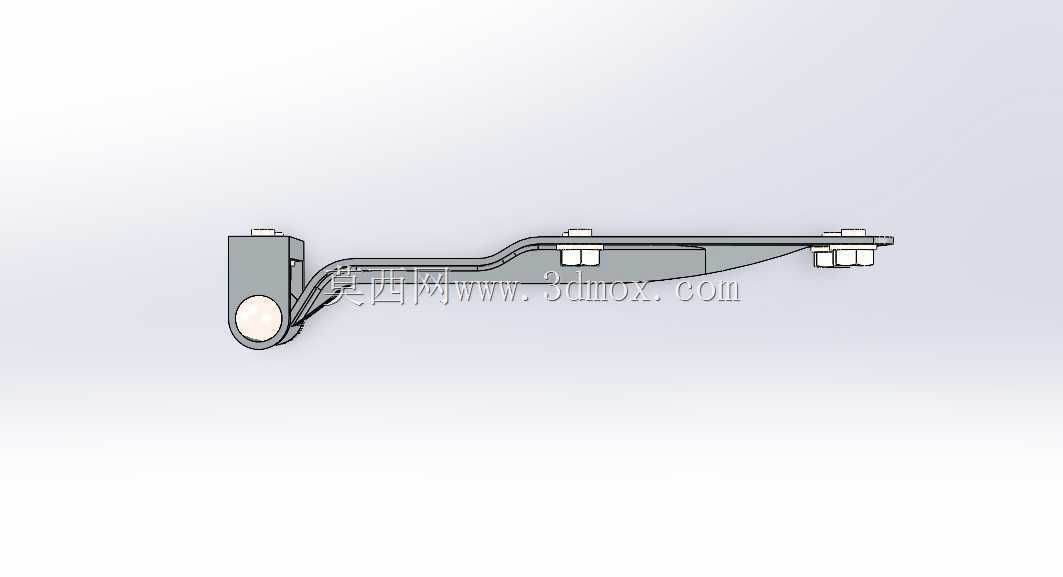

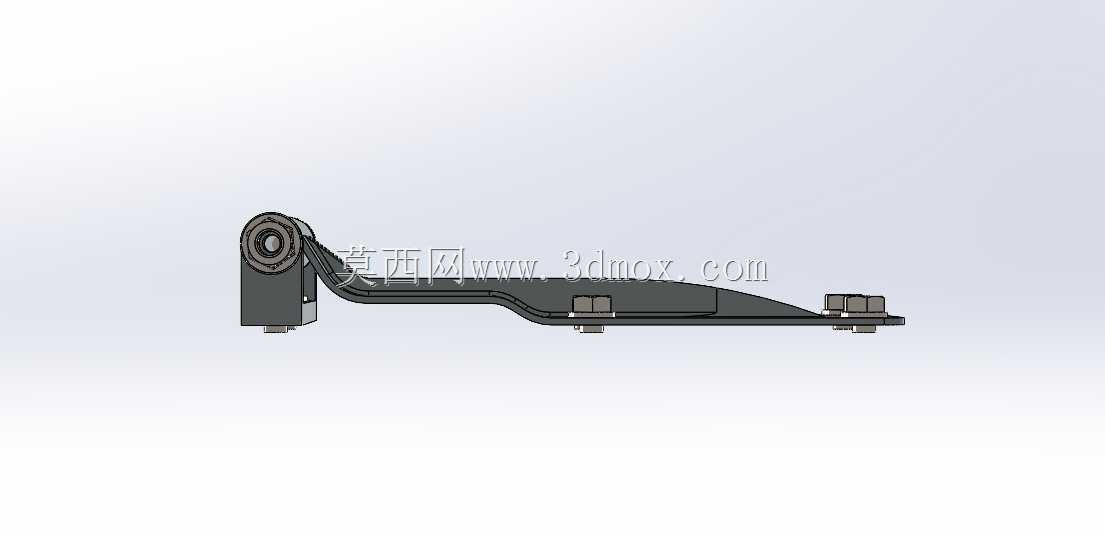

　　从结构布局来看，组件分为两个核心铰接单元：一侧是带竖向销轴套筒的固定座，使用时贴焊或栓接在拖车车架的侧边框上，套筒内穿入整根回转销轴，销轴两端做了铆头限位，避免车辆行驶振动中销轴轴向窜动脱出；另一侧是长条形的活动安装臂，臂体一端卷制出和固定座套筒配合的铰接耳，和销轴形成回转副，臂身沿厢门贴合方向延伸，整体呈狭长直板形态，板面上预留了多组螺栓过孔，搭配外六角锁紧螺栓，可以直接把活动臂压紧固定在厢门的内侧钣金或者木质栏板上。

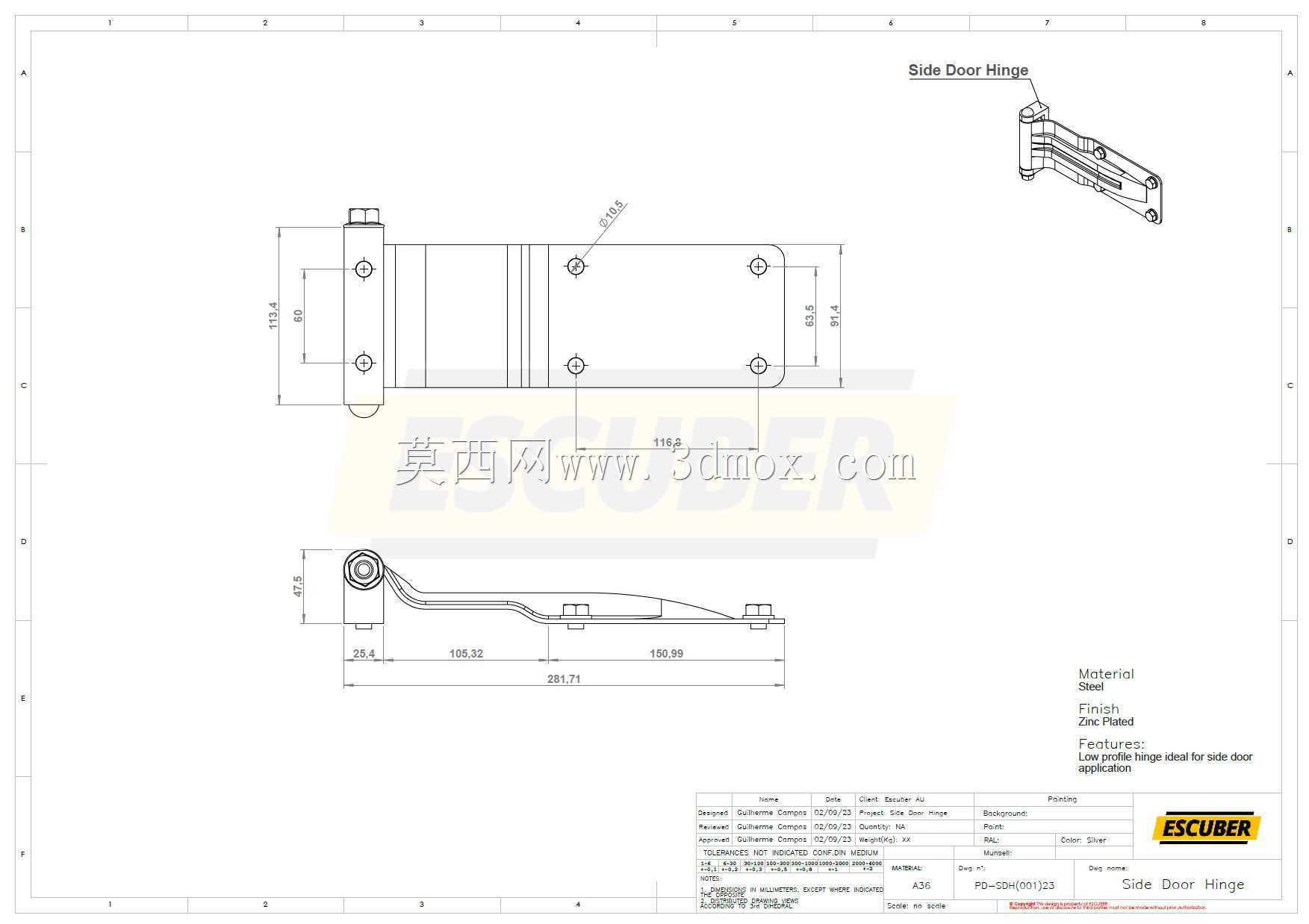

　　设计阶段首先要敲定的是安装边界尺寸：固定座的竖向套筒高度要匹配车架侧梁的可用竖向空间，不能超出栏板上下边缘的干涉区间；活动臂的长度方向覆盖厢门靠近铰接侧的大部分区域，多螺栓点位沿臂长均匀分布，相比单点小合页，这种长跨距布点的方式可以把门扇开合时的倾覆力矩分散到多个连接点上，避免厢门局部钣金被拉扯变形。销轴的配合间隙不能选得过小，户外拖车长期在扬尘、泥水飞溅的环境下工作，间隙过小一旦泥沙进入铰接缝隙很容易出现卡滞，预留合理的活动余量同时，销轴两端做圆弧倒角，既方便装配时穿入，也能减少应力集中。

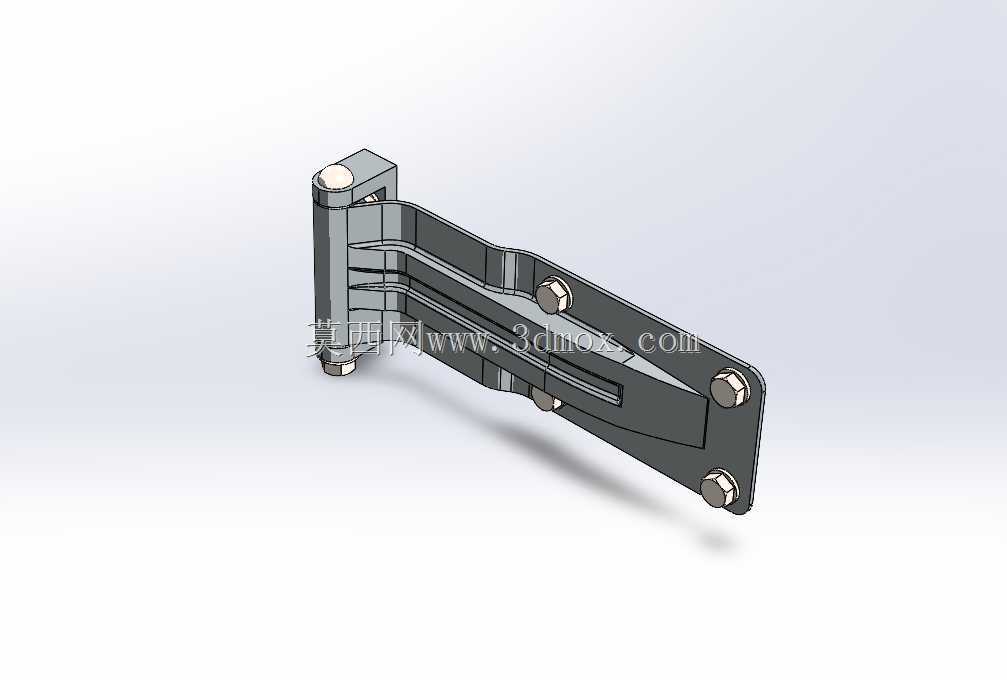

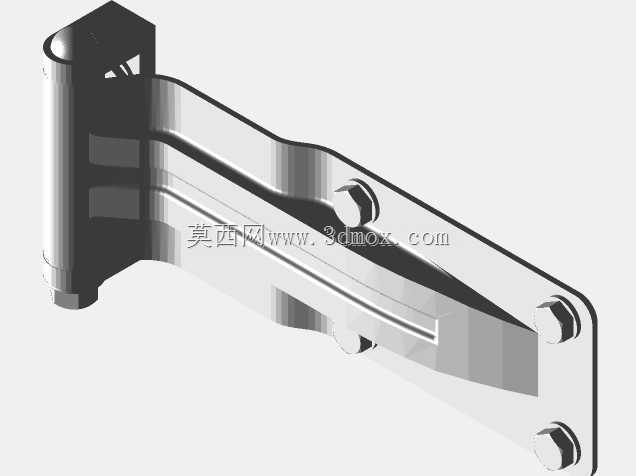

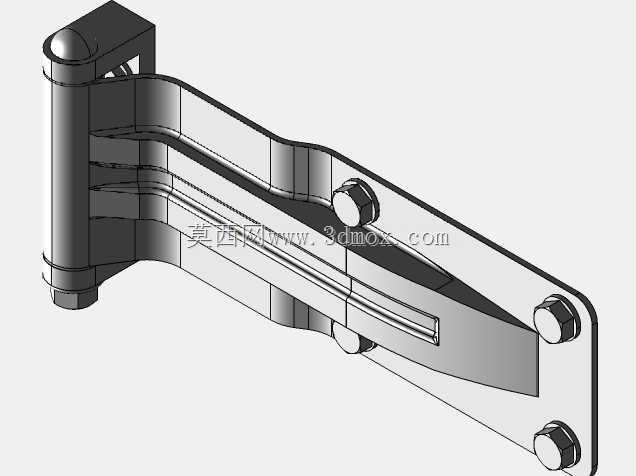

　　实际选型校核时，首先要算单侧门扇的总重量，再根据门扇宽度算出铰链位置承受的径向剪切载荷：常规小型拖挂车厢门重量多在十几到三十公斤区间，单套该铰链的多螺栓连接布局可以提供足够的承载冗余，即使车辆在非铺装路面行驶产生数倍于静载的冲击载荷，臂体的折弯加强结构也不会出现塑性变形。臂身并非单纯的平板切割件，沿长度方向压出了内凹的加强筋，在不增加板材厚度的前提下大幅提升截面抗弯模量，长时间承重后臂体不会出现下弯挠曲，保证厢门闭合后门边和门框的密封间隙均匀，不会出现门扇下坠导致锁扣对位偏差的问题。

　　安装工序上，现场装配时先把固定座对位焊接在车架侧梁预设位置，保证左右两侧同轴度，之后将活动臂通过螺栓预装在厢门对应位置，把门扇挂入铰接位后穿入销轴，再逐一拧紧臂体上的锁紧螺栓，这种分体预装的方式比整体焊接式铰链的装配容错率更高，就算厢门制作存在少量尺寸误差，也可以通过调整螺栓在安装孔内的相对位置补偿偏差，后期维护时如果铰接件出现磨损，只需要打出销轴就可以整体替换门扇侧的组件，不需要切割车架上的焊接座，运维效率更高。

　　这类铰链的使用场景还可以延伸到农用挂车侧边栏板、工程设备检修门、方舱舱门等重载户外铰接部位，结构上没有复杂的弹性元件或者精密配合面，整体抗污抗冲击能力强，非常适合野外无精细维护的作业环境。建模过程中需要重点还原销轴和套筒的配合关系、臂体加强筋的冲压形态、各个螺栓的装配层级，在做运动干涉检查时，可以模拟门扇从闭合到完全开启的全回转行程，确认臂体在转动过程中不会和车架边框、厢门外包边发生磕碰，同时验证最大开启角度下铰接耳的限位位置，避免门扇过度翻转撞击车体侧面。
