大型封闭拖车凸轮式可锁定门锁套件

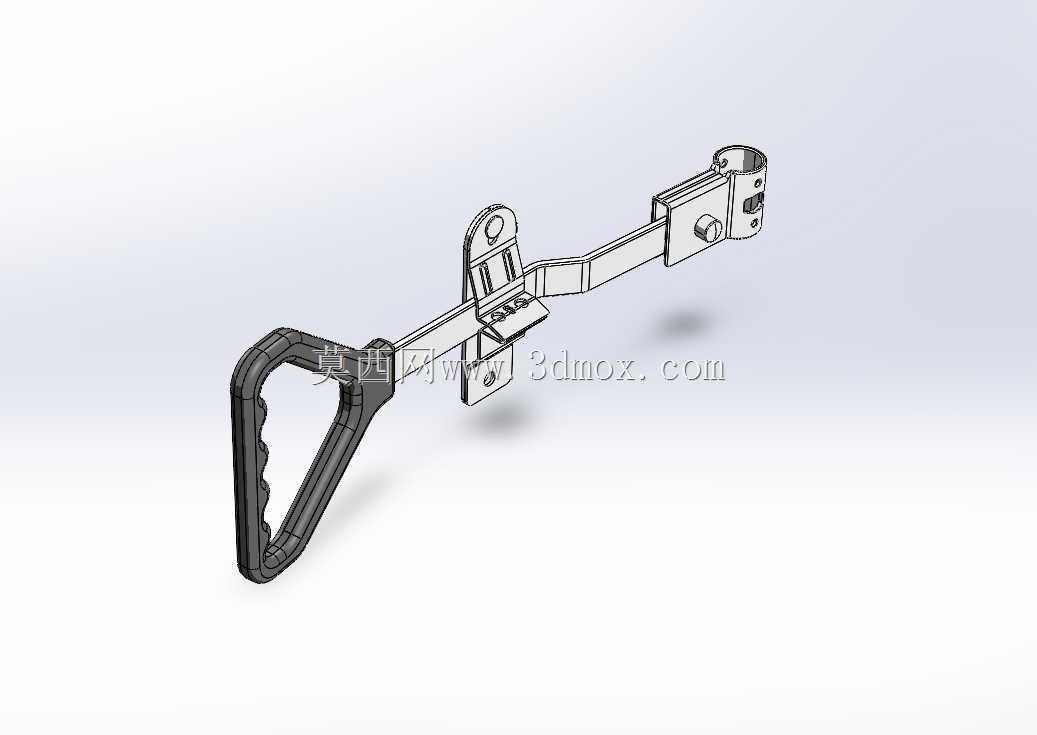

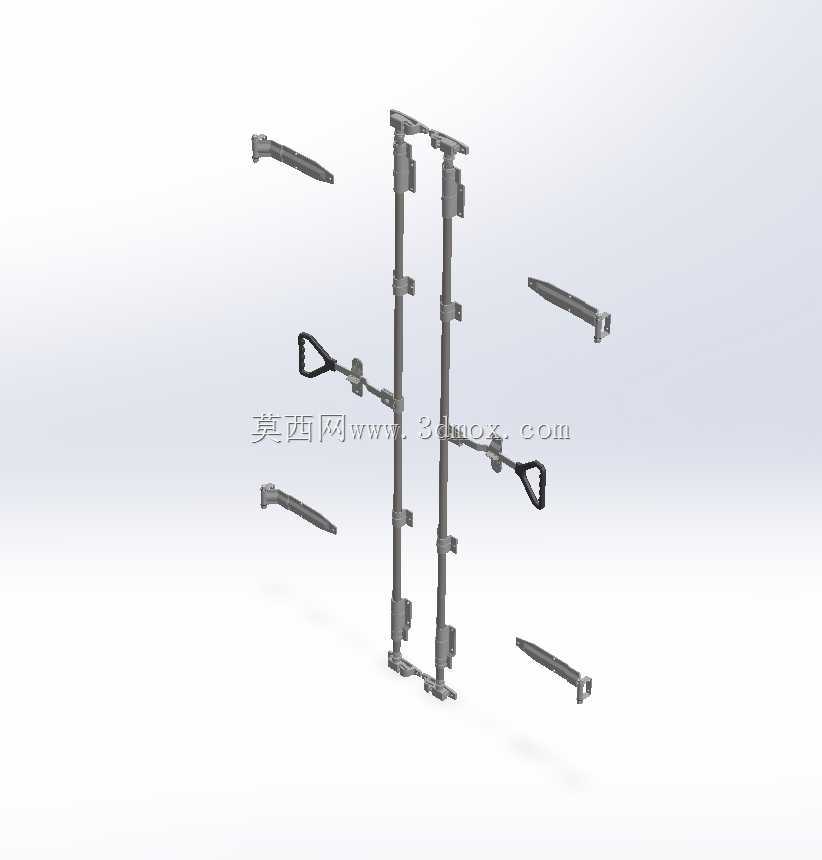

　　这套凸轮式可锁定门锁套件主要面向大型封闭拖车、厢式货运挂车、工具拖车以及需要对侧开后门进行多点约束的运输装备。它不是单一锁舌结构，而是由竖向锁杆、凸轮操作手柄、上下锁销、导向支座、门侧扣座以及配套紧固件组成的成套闭锁系统，能够把车门关闭力沿杆件传递到多个锁止位置，减少厢门在颠簸、扭转和重载工况下的翘曲与松动。

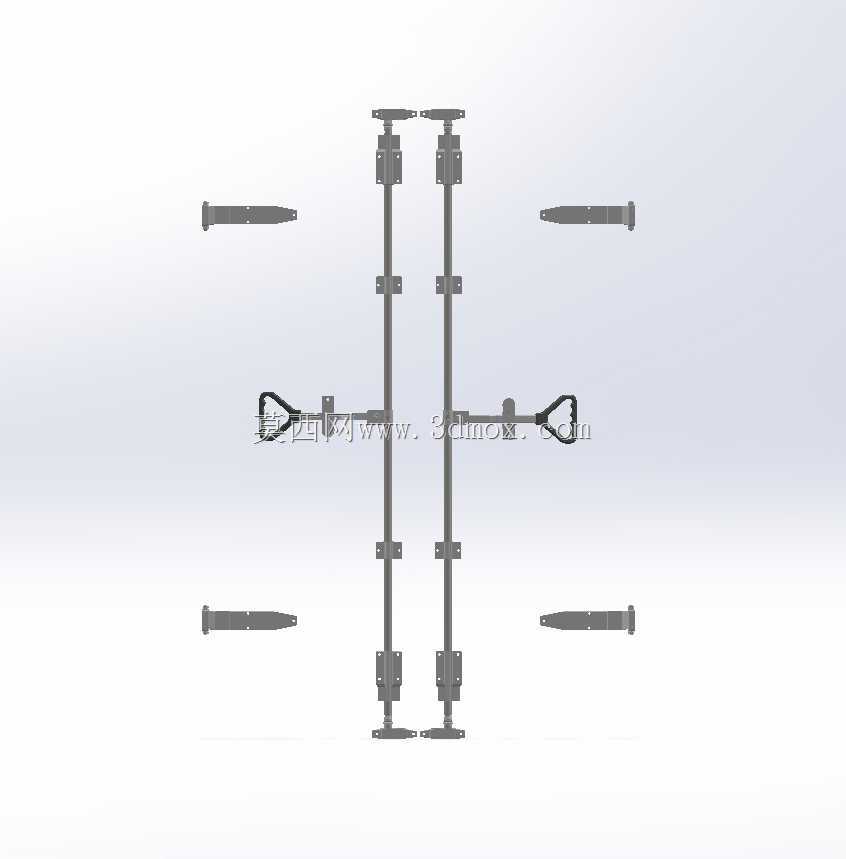

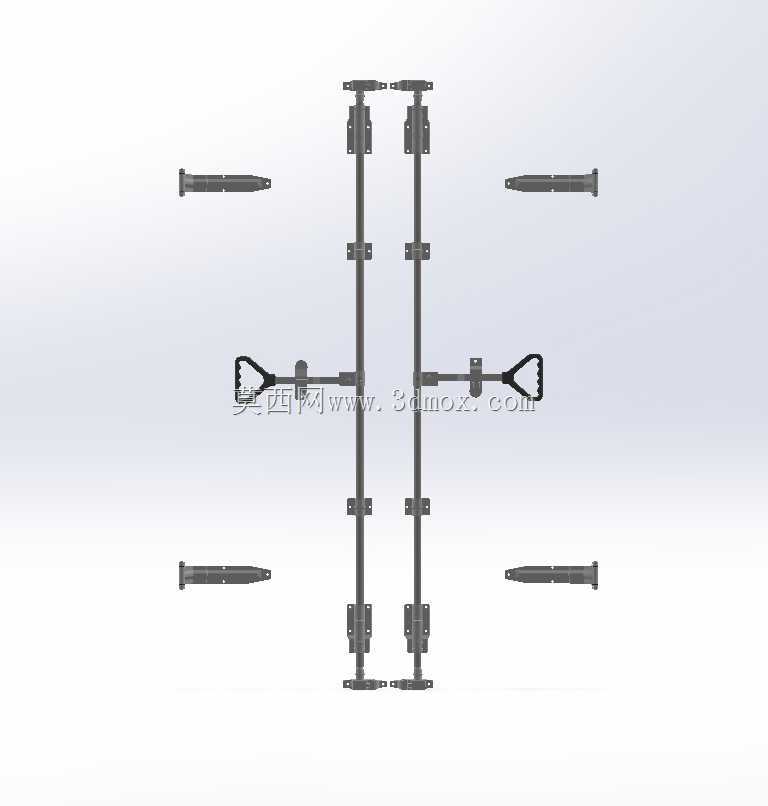

　　从实际使用场景看，封闭拖车在道路运输中会持续承受车架扭转变形、门体自重、密封条反力以及货物侧向挤压。普通单点门锁往往只约束把手附近区域，门角仍可能出现缝隙，长期使用后还会造成铰链受力恶化。该套件采用两根长锁杆沿车门高度方向布置，操作端通过凸轮手柄带动杆件轴向移动，使上下端锁销同步进入门框扣座。锁止后，门体在顶部、中部和底部均获得约束，密封条压缩更均匀，关门状态也更稳定。

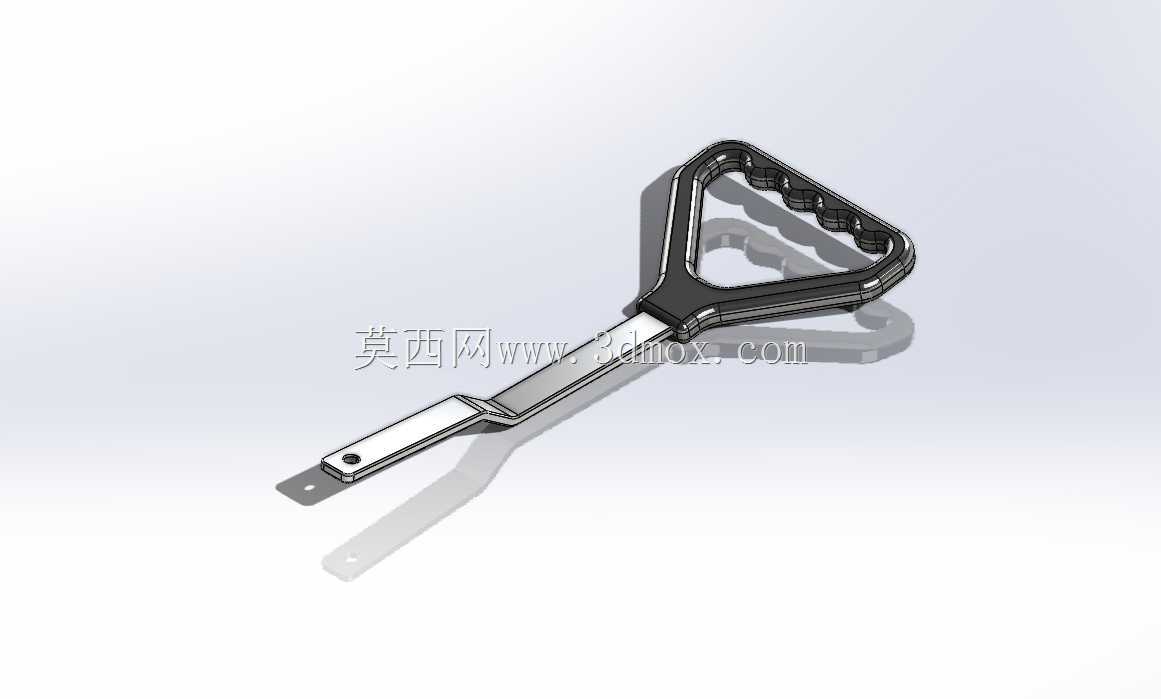

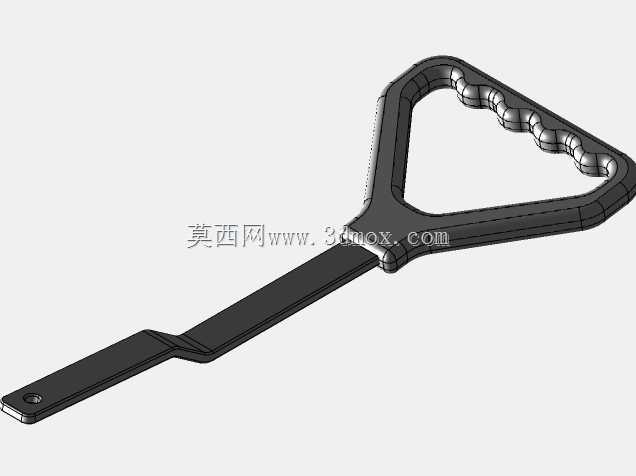

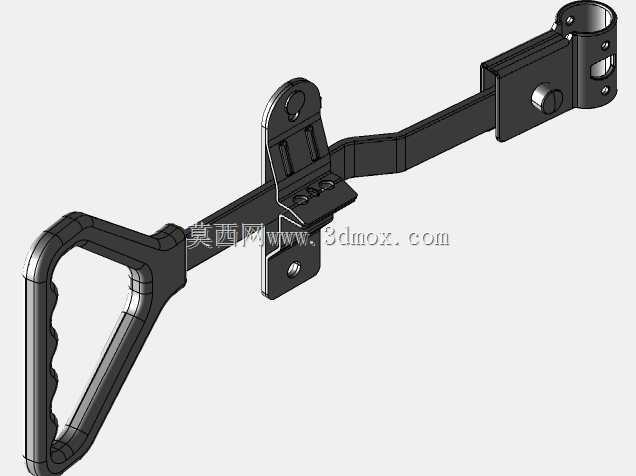

　　凸轮手柄是整套机构的操作核心。其轮廓并非简单连杆，而是利用凸轮在转动过程中的升程变化，把手柄的旋转运动转换为锁杆的直线牵拉。接近锁止位置时，凸轮进入机械增益较高的区段，操作人员可以用较小的手部力矩获得较大的锁杆拉紧力；越过死点后，机构具备一定的自锁倾向，车辆振动不易使手柄自行回弹。手柄外形采用闭环握把形式，戴手套作业时也能方便施力，端部与锁杆连接处保留铰接间隙，用于补偿装配误差和门体微量变形。

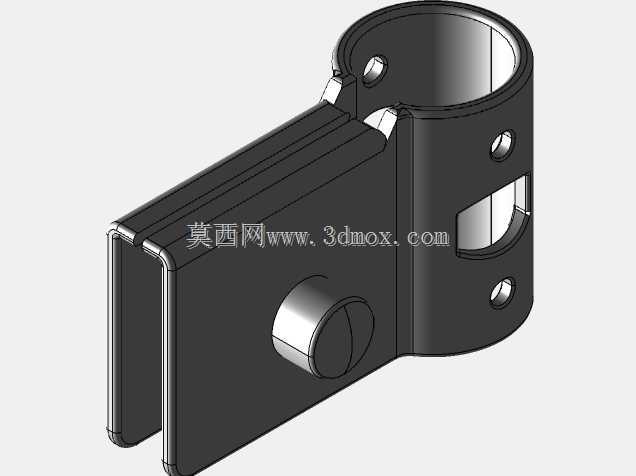

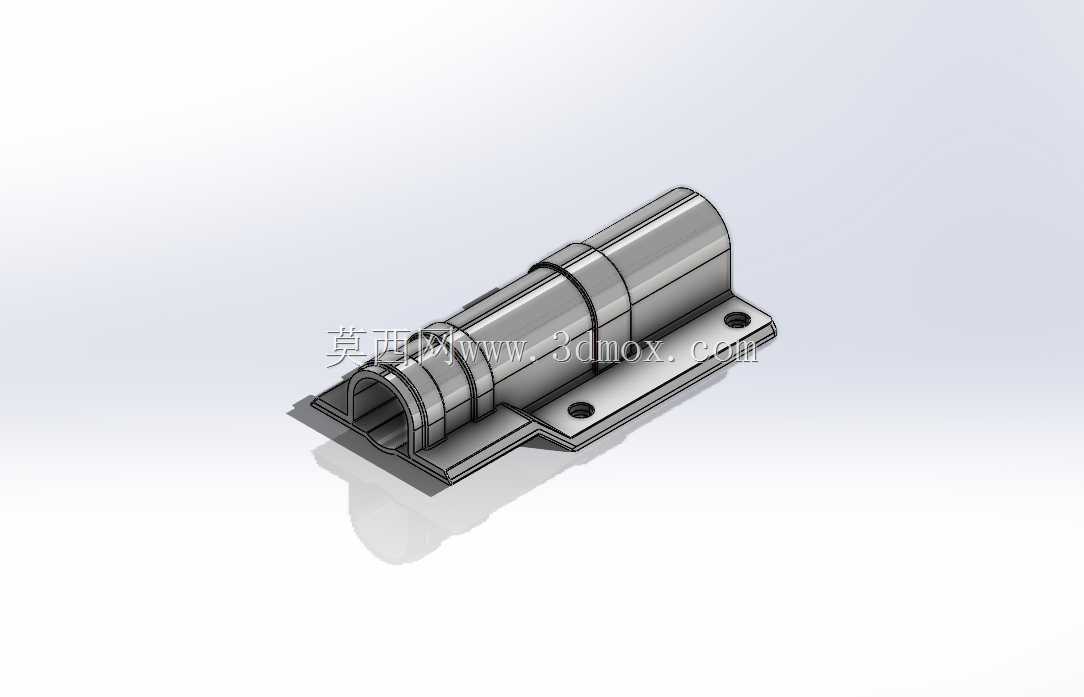

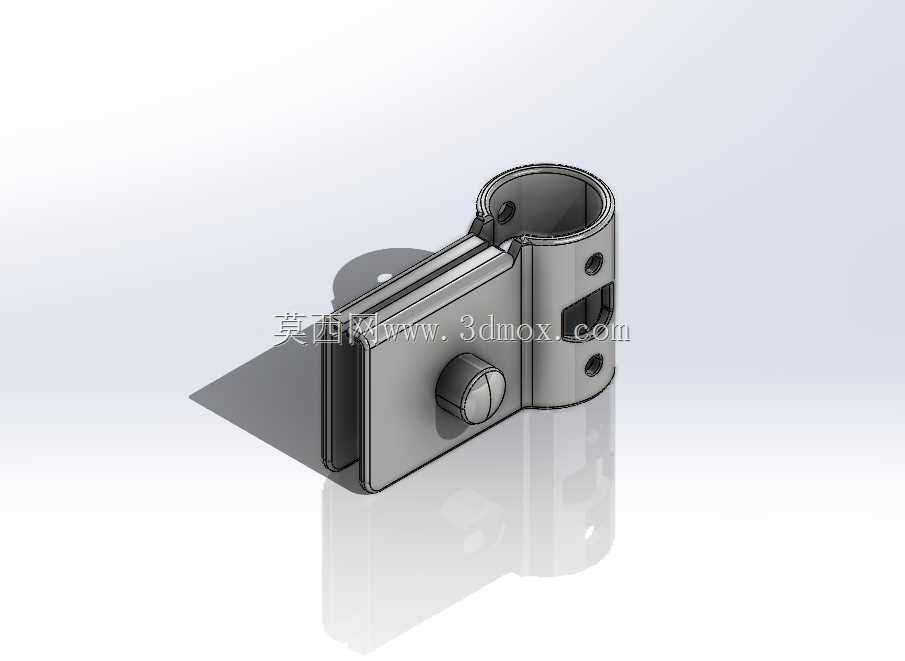

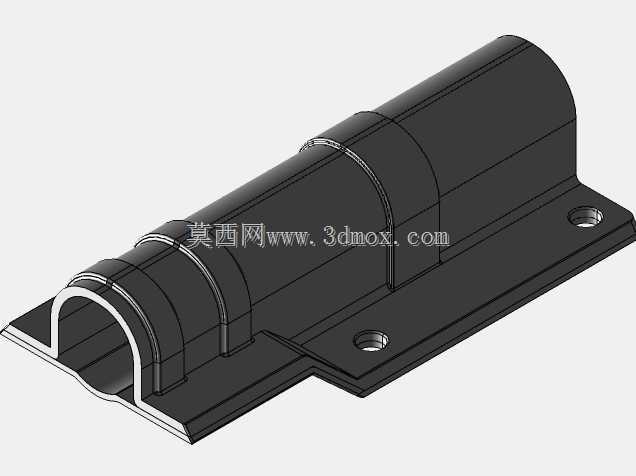

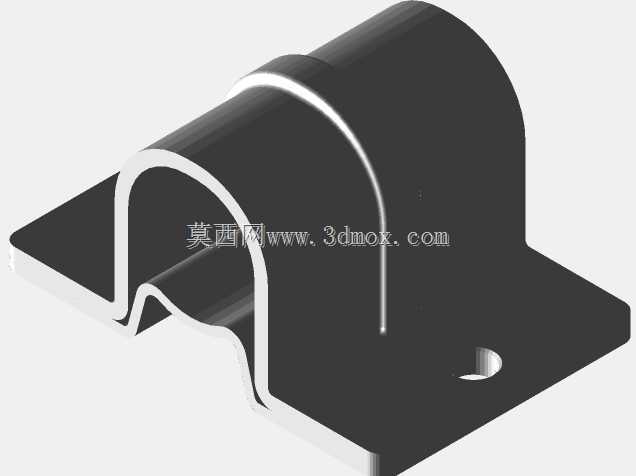

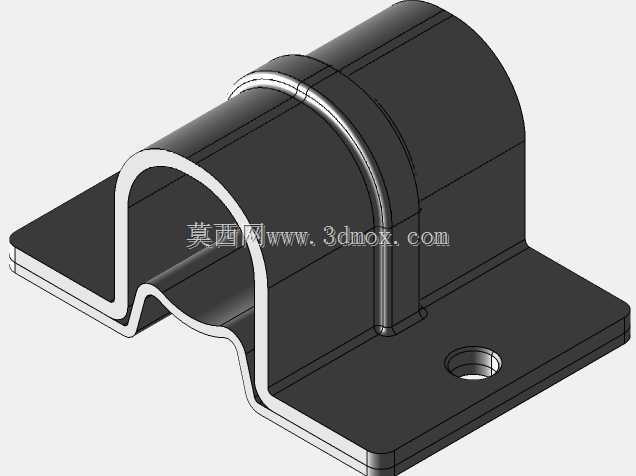

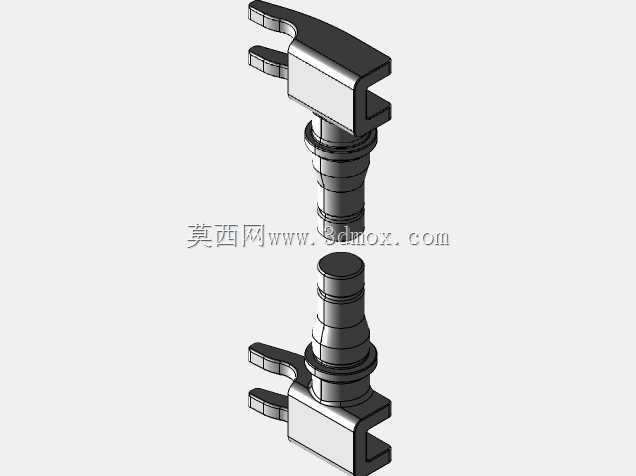

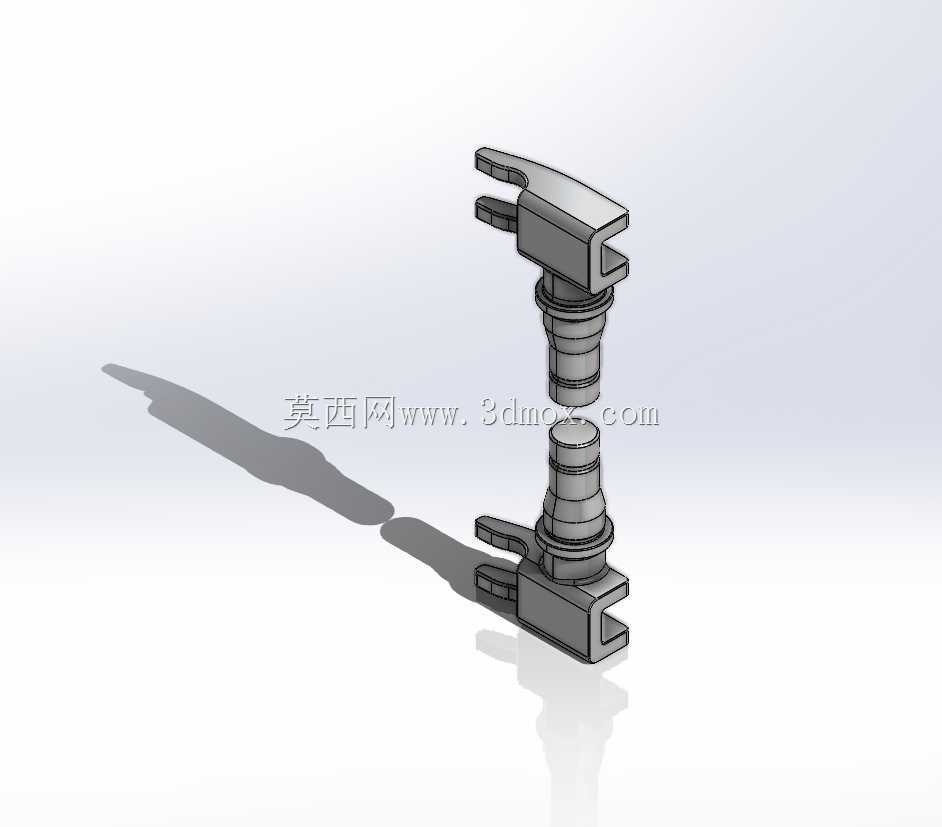

　　竖向锁杆沿门体布置时，需要重点确认安装边界。杆身通常贴近门板加强筋或门边立边，避免侵占货物通道；导向支座沿杆长分段设置，既限制杆件横向摆动，又允许其沿轴向顺畅滑动。支座间距不能过稀，否则长杆在受压或受拉时会产生明显弯曲；也不宜过密，否则会增加孔位协调难度和制造成本。上下锁销与门框扣座的同轴度需要在门体焊接或装配后复核，若偏差过大，会出现单侧能锁、另一侧卡滞的问题。

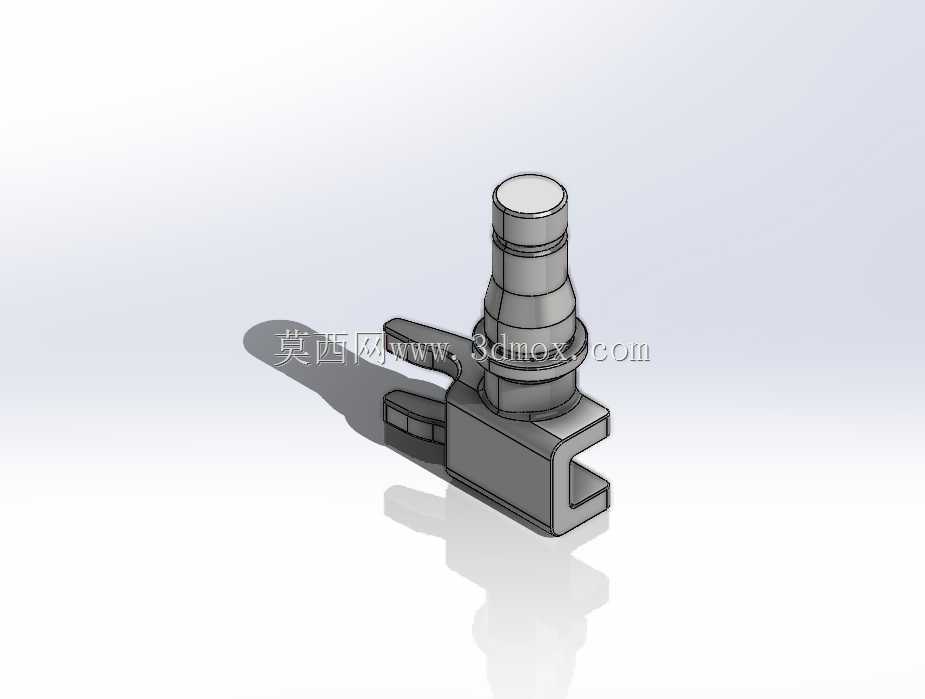

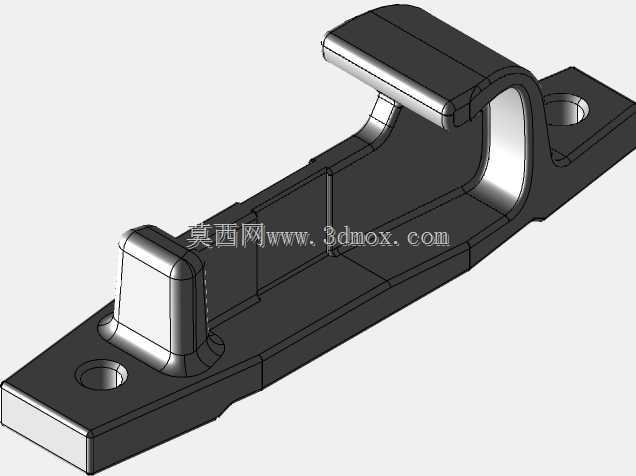

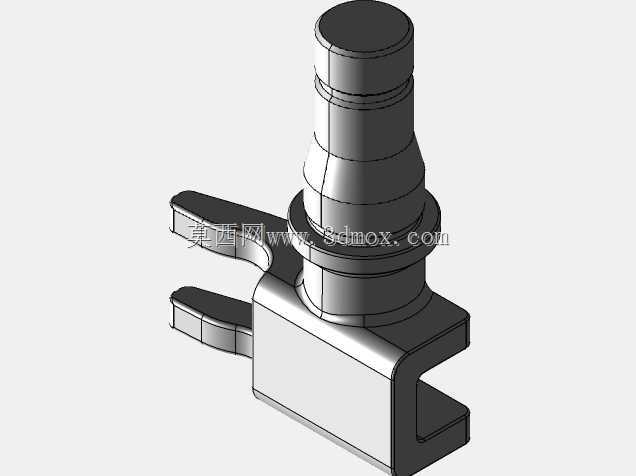

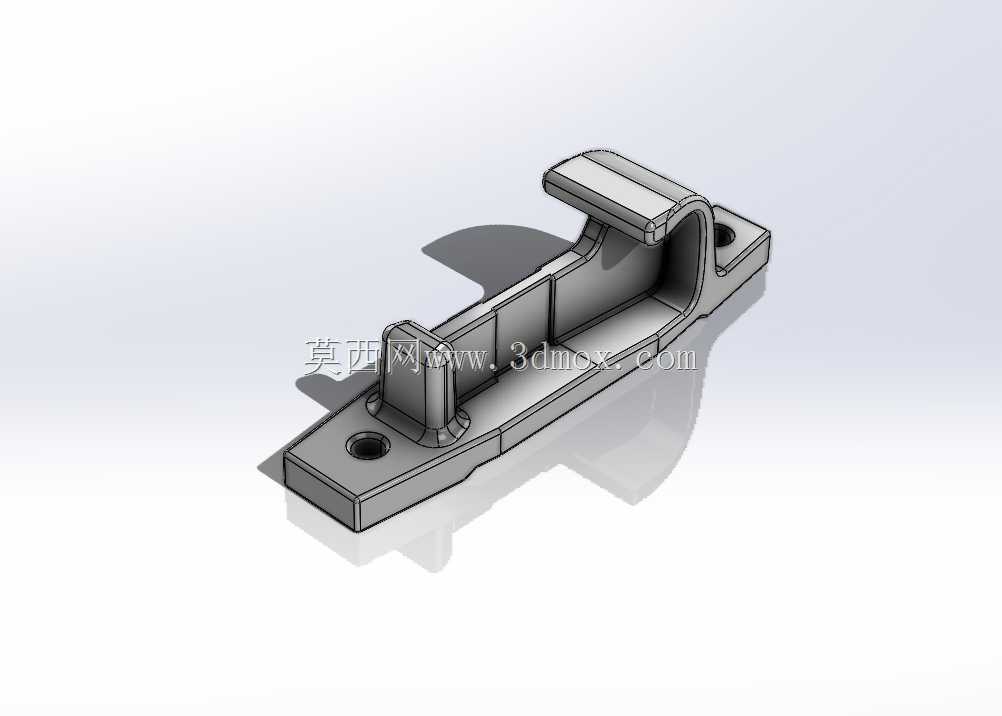

　　外形尺寸方面，套件属于高门幅多点锁结构，适用于较高的封闭式后开门。建模时应把锁杆长度、手柄回转半径、扣座突出高度以及门体与门框之间的密封间隙一起纳入检查。手柄在开启和关闭两个极限位置都要做运动干涉验证，尤其要注意握把旋转时不能撞击门板、铰链、密封条或相邻锁杆。上下端锁销进入扣座的有效啮合长度应留有冗余，不能只靠尖端接触承载；扣座开口处可设置导入斜面，使关门时轻微错位也能被引导入位。

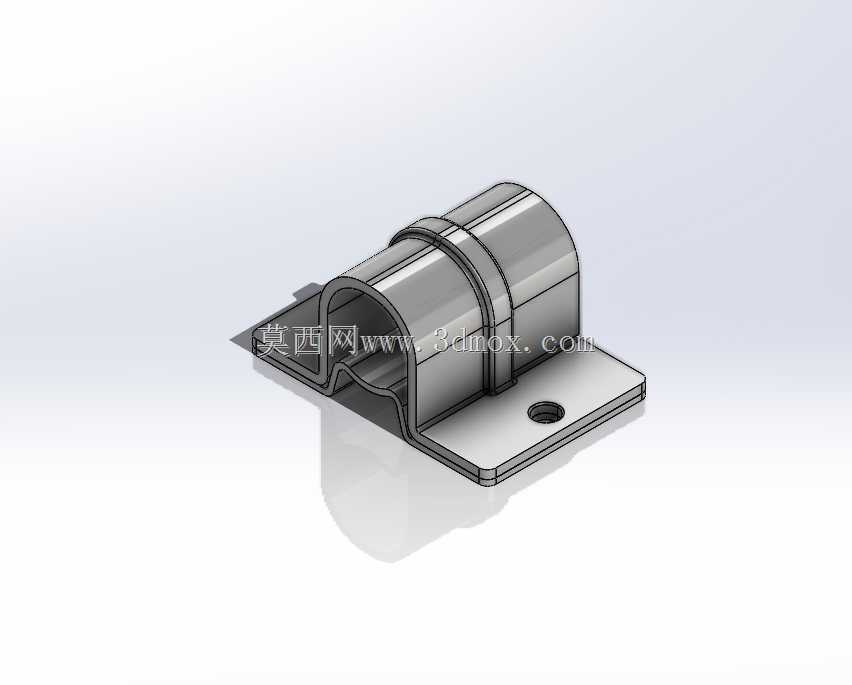

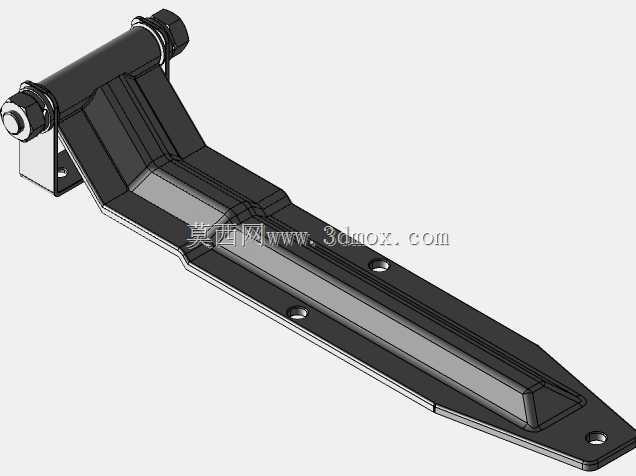

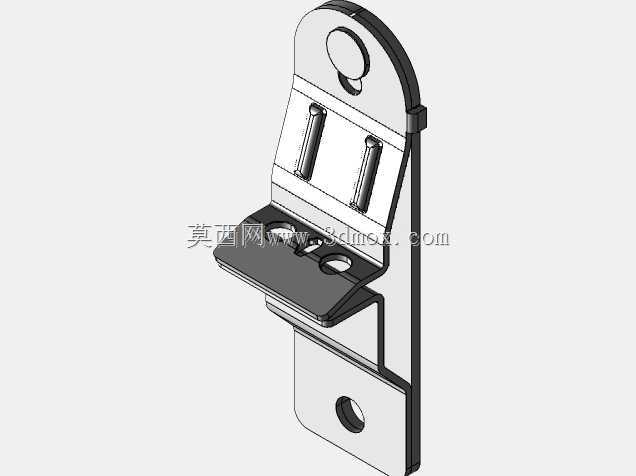

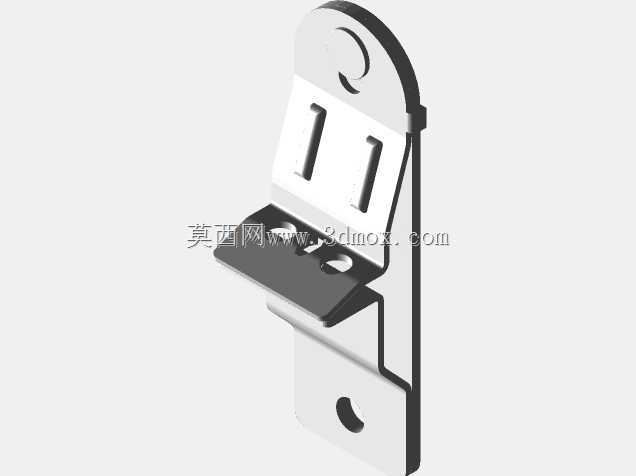

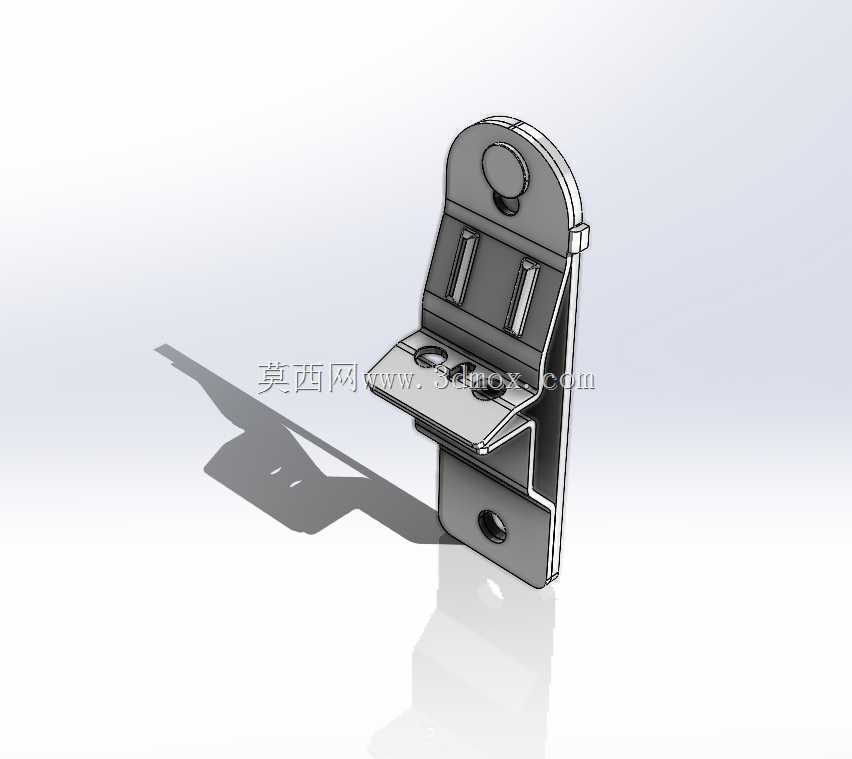

　　结构设计上，各零件体现出明显的钣金冲压与焊接组合特征。锁杆采用细长型钢或成型杆件，保证轴向刚度；支座和扣座通过折弯板件形成安装基面，孔位用于螺栓或铆钉固定；手柄部位兼顾强度与人机握持，铰接区局部加强，以承受反复扳动。三维建模时应分别表达活动件与固定件的装配关系，不能把锁杆、手柄和支座合并成不可动实体，否则后续无法进行开启角度、锁销行程和干涉检查。

　　安装流程通常先在门框上定位上下扣座，再在门板上预装导向支座和锁杆组件，随后连接凸轮手柄并调整杆件有效长度。调整目标是让手柄闭合时锁销完全进入扣座，同时密封条达到合理压缩量；若锁止过松，门体密封不良，若锁止过紧，则开门费力并加速凸轮和铰接孔磨损。对于双开门结构，左右两套机构应保持操作高度一致，便于人员站在地面完成上锁和解锁。

　　在选型与逆向设计时，不能只关注外观造型，更要核对锁杆行程、凸轮升程、手柄力臂、锁销直径、支座孔距和门板厚度适配范围。该类套件的价值在于把车门密封、防盗锁止和运输抗振结合在一起，使大型封闭拖车在频繁装卸和长期行驶中保持可靠关闭。模型表达应保留装配层次、运动关系和安装基准，方便工程师在此基础上完成门体布置、强度校核、工程出图以及不同厢体尺寸的变型设计。
