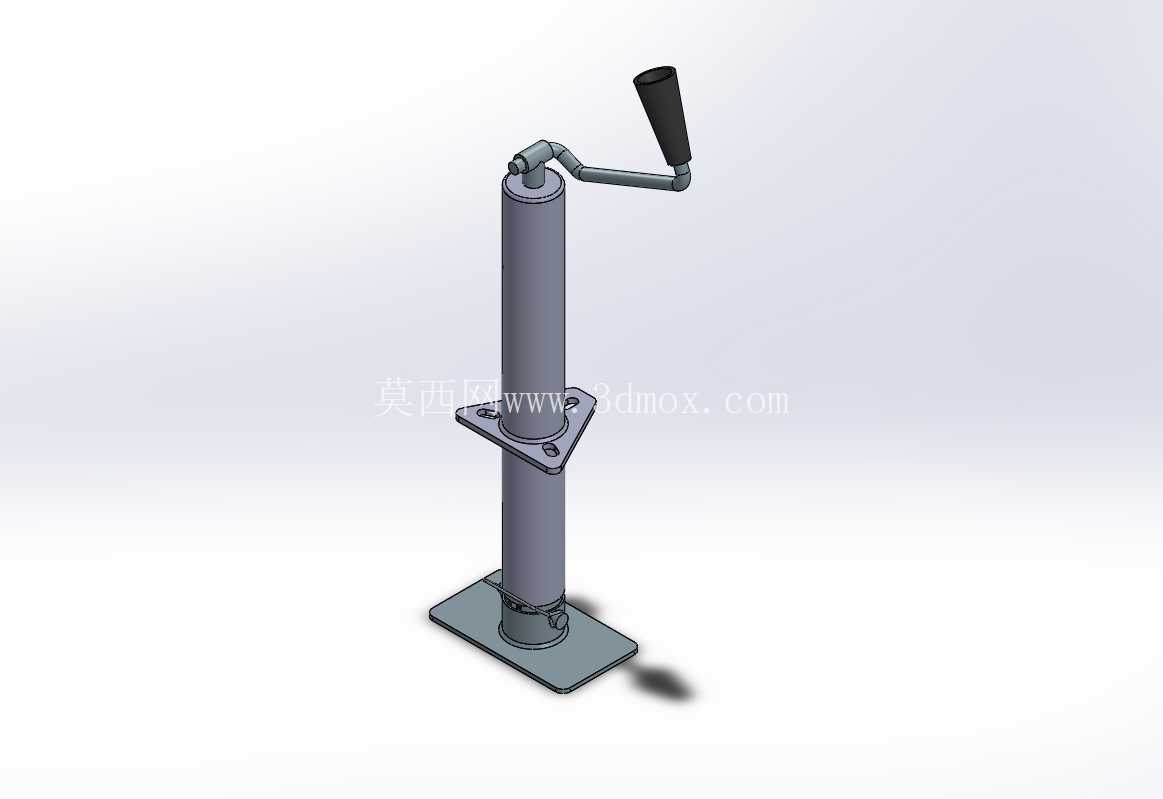

A型框架拖车千斤顶升降支撑结构

　　在拖挂式房车、小型货运拖板、农用机具拖挂等场景中，驻车时的车身水平支撑与载荷承接始终是影响使用体验与连接结构寿命的核心环节，这款A型框架拖车千斤顶正是针对这类场景开发的专用支撑部件，区别于通用立式千斤顶的临时顶升定位属性，该部件为拖挂设备长期驻留提供稳定的垂向支撑，同时可在拖挂行驶状态下快速收起锁止，避免行进中剐蹭路面或产生结构干涉。

　　从功能特性来看，该千斤顶采用侧置摇柄驱动的螺旋升降结构，无需额外液压动力源，纯机械传动的结构形式可在户外无供电、无配套液压泵站的场景下独立操作，仅需插拔插孔上的限位销即可完成外管的档位预固定，配合摇柄驱动的螺杆微调，可实现快速的高度粗调与精准的载荷微调，共设置七档高度调节位，单档落差可覆盖常规驻车场景的地面高度差需求，配合螺杆行程的微调量，总升降行程可满足绝大多数A型拖挂连接端的高度匹配要求，当千斤顶完全伸出至轴环最高位置时可达到额定升力上限，完全缩回时可满足拖挂行驶的最小离地间隙要求，避免非铺装路面行驶时托底损伤。

　　设计思路上，该部件充分考虑户外使用的可靠性与操作便捷性，底座采用大接触面积的平板结构，可在松软泥土、碎石路面等非硬化驻车场景下分散接地压强，避免支撑时下沉导致车身倾斜；安装法兰采用标准A型拖挂接口尺寸，可直接匹配市面主流拖挂车头的A型连接架安装孔位，无需额外改制转接支架；外管延伸段的结构设计可在顶升到位后承担额外的侧向载荷，避免常规千斤顶仅能承受垂向力、受侧向力易弯折的问题，同时管体内部填充的支撑结构取消了额外填充物的装配需求，简化生产装配流程的同时提升了管体的抗弯折性能，在拖挂设备长期驻留、受风吹或人员上下车产生的晃动载荷下，可保持支撑结构的稳定性，减少连接部位的应力集中。

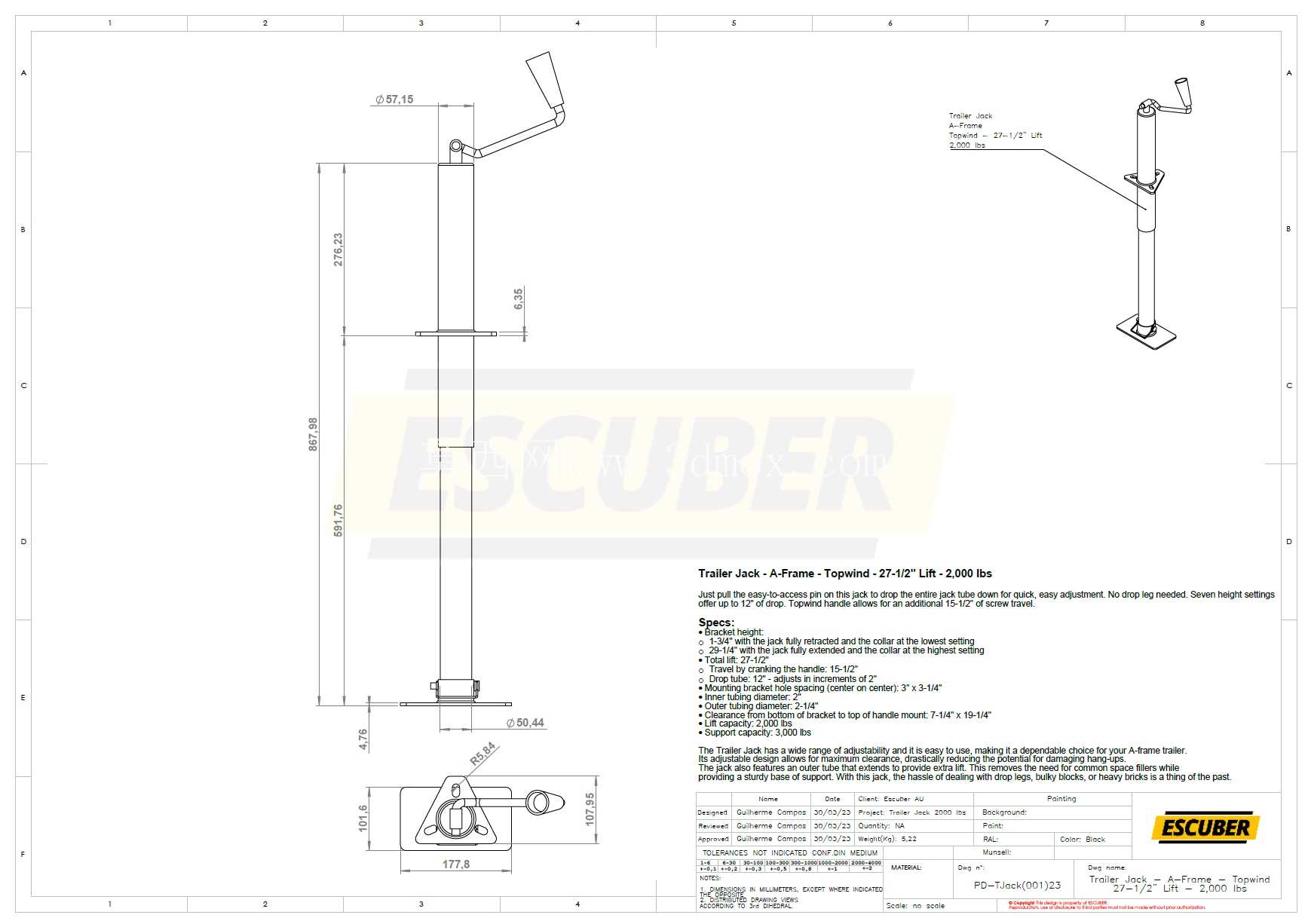

　　尺寸与安装边界方面，该千斤顶安装支架孔位采用行业通用的中心距规格，内管与外管采用匹配的管径配合间隙，保证升降过程顺滑无卡滞，支架底部到摇柄安装顶部的尺寸经过优化，在收起状态下摇柄不会超出拖挂车架的侧面边界，避免行驶中剐蹭路边障碍物；摇柄采用可折叠的结构设计，操作时展开获得足够的力臂降低操作力度，收起后可贴合管体固定，减少突出部件带来的安全隐患；支撑能力覆盖2000磅额定升力与3000磅静态支撑能力，可匹配总重范围内的中小型拖挂设备使用，其可调节的结构设计可在拖挂与主车连接时快速调整高度对齐连接销位，无需额外垫高或反复调整主车悬挂高度，大幅降低拖挂连接的操作难度，同时减少连接时因高度不匹配导致的连接结构硬摩擦、别弯连接销的问题。

　　在实际使用场景中，该千斤顶可在拖挂脱离主车后独立支撑车身前端，保持车身水平状态，避免长期倾斜停放导致的车内物品移位、轮胎单侧长期受力变形、冰箱等车载设备因倾斜无法正常工作等问题；在更换拖挂轮胎、检修拖挂底盘部件时，也可作为临时顶升部件使用，配合驻车制动与轮挡可提供安全的作业支撑条件；其纯机械结构无密封件、液压油等易损部件，在户外高低温、扬尘、淋雨等环境下长期使用也不易出现故障，维护仅需定期在螺杆传动部位涂抹润滑脂即可，相比液压式拖车千斤顶不存在漏油、密封件老化失效的问题，更适合长期在户外无维护条件下使用的拖挂设备配套。
