Nema17规格42mm法兰步进电机结构模型

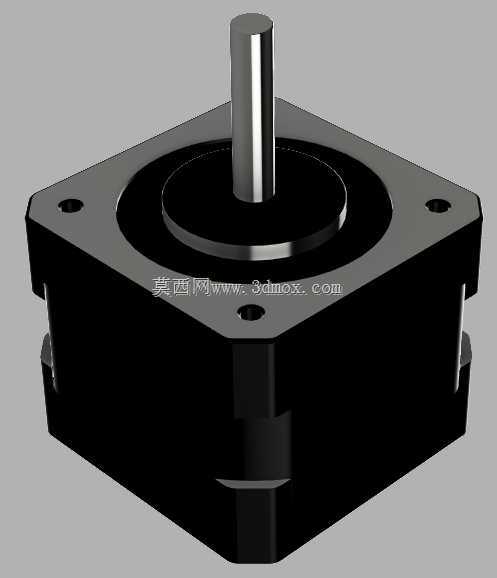

　　做小型自动化设备结构设计的工程师，对Nema17规格的步进电机肯定不会陌生，这类42mm法兰尺寸的步进电机，几乎是桌面级3D打印机、小型雕刻机、桌面点胶设备、轻载传送带模组、实验室小型分析仪器里最常用的动力执行元件。这次建模的这款PHB42W34-401型号步进电机，在做结构装配干涉检查、安装位预留的时候，能帮设计人员省掉很多反复核对尺寸的麻烦，不用拿着纸质样册反复比对安装孔位、轴伸长度、机身突出边界。

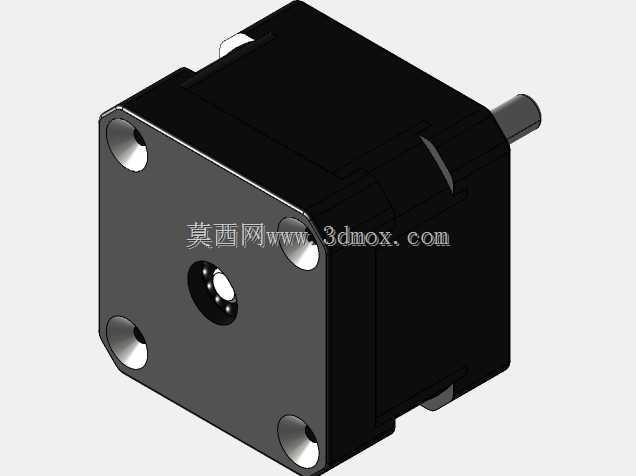

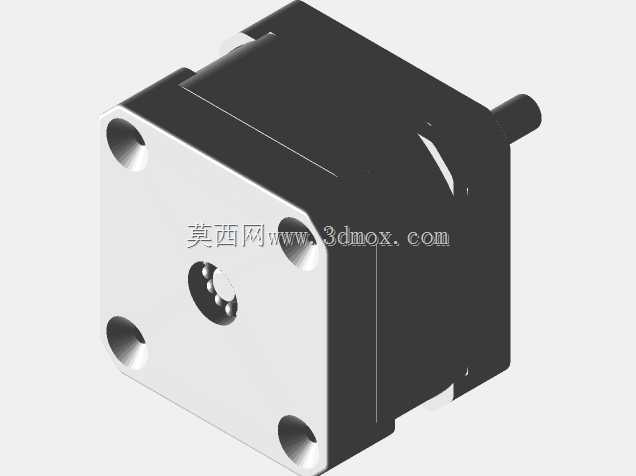

　　从实际选型使用的角度说，这款电机的机身长度34mm，属于Nema17系列里扭矩适中的规格，输出扭矩能覆盖0.2N·m到0.24N·m的常用区间，足够驱动轻载的直线滑台、小型分度转盘、送料机构这类负载，不会像更短机身的型号那样容易出现低速丢步，也不会像长机身型号那样占用过多的安装纵深空间，在桌面设备紧凑的内部布局里适配性很强。建模的时候完全按照实物的安装边界做了还原，方形法兰的四个安装孔采用M3螺纹规格，孔位中心距严格遵循Nema17标准的31mm间距，法兰四个角的倒角、安装孔的沉台深度都做了1:1复刻，结构设计人员在做安装板设计的时候，可以直接提取模型的孔位坐标，不用再手动换算尺寸，能避免出现安装孔位偏位、法兰和安装板干涉的问题。

　　轴伸部分的建模也完全贴合实物参数，输出轴直径5mm，轴伸长度24mm，轴端的D型切边位置、切边深度都做了准确还原，设计人员在选配联轴器、同步轮的时候，可以直接对照轴的尺寸选配合适的内孔规格，也能提前核对轴伸长度和传动件的锁紧位置是否匹配，避免出现轴伸过长顶到传动件内部、或者过短导致锁紧螺丝无法固定的问题。机身部分的出线位置、端盖的凸台结构也都做了还原，在做整机布线、外壳避让设计的时候，能提前检查出线端会不会和周边的结构件、线槽产生干涉，不用等到零件加工装配的时候才发现空间不足的问题。

　　从设计思路上来说，这类标准件的三维模型，核心价值不是做外观渲染，而是给结构设计提供准确的装配参考，所以建模的时候刻意把所有和安装、装配相关的尺寸都做了公差范围内的精准还原，对于不影响装配的外壳细微纹理、标签贴纸这类非结构特征做了简化，既保证模型在装配环境里不会占用过多的系统资源，也不会因为过度简化丢失关键的安装参考信息。在实际的设备设计场景里，很多新手工程师容易忽略电机本体的散热间隙预留，这款模型把机身外壳的散热筋结构也做了还原，设计的时候可以直接参照模型的外轮廓，在电机周边预留至少2mm的散热间隙，避免电机长时间运行的时候热量堆积，影响输出扭矩稳定性和使用寿命。

　　另外在做运动仿真的时候，这个模型也能提供准确的质量属性参考，模型的材质按照实际电机的铸铁端盖、冷轧钢机身、不锈钢输出轴做了分配，计算出来的整机转动惯量、负载惯量比参考性很强，能帮助设计人员提前判断选型的电机是否能满足设备的加减速要求，不用等样机做出来才发现电机惯量匹配不足，导致设备运行抖动、定位精度超差。很多做小型非标设备的团队，之前经常遇到标准件模型尺寸不准导致的装配返工问题，这类经过尺寸核对的标准步进电机模型，能大幅减少设计阶段的尺寸核对工作量，缩短整机的设计迭代周期，尤其是在做紧凑布局的桌面设备时，每一寸安装空间都需要精准计算，准确的电机模型能帮设计人员更合理地分配内部空间，把传动结构、控制板、走线槽的位置排布得更紧凑，同时不会出现装配干涉的问题。
