4040系列工业挤压铝型材结构设计

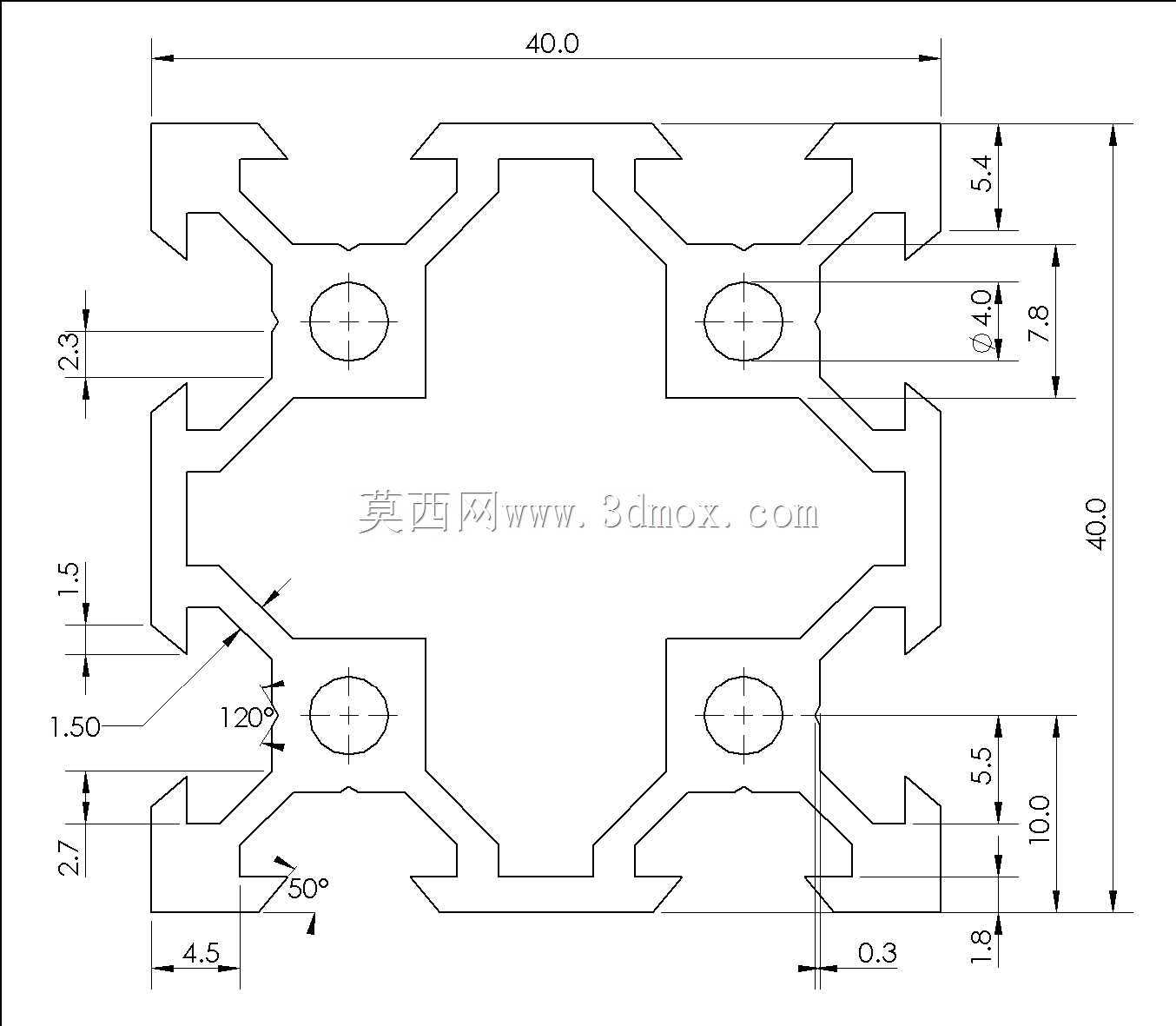

　　在非标自动化设备搭建、工业防护围栏制作、小型设备机架组装的场景里，40系列方形铝型材是应用频次极高的基础构件，这款40×40规格的欧标槽铝型材，刚好适配多数轻型到中型承载需求的设备框架搭建，不需要额外做焊接加工，依靠配套的T型螺栓、角件、端盖等配件就能完成快速组装，后期调整结构、拆解迁移都比焊接钢框架灵活太多。从截面设计来看，这款型材四个端面各开有一条标准T型槽，槽口尺寸适配通用M6、M8规格的T型螺栓，不需要在型材上额外打孔攻丝，配件可以顺着槽道滑入任意位置锁紧，不管是安装钣金护板、走线槽、传感器安装支架，还是固定输送线的导轨、工作台面板，都能根据实际装配需求调整固定点位，不会因为预设孔位偏差导致装配干涉。型材的截面壁厚经过优化，

　　在保证整体抗弯、抗扭强度的前提下，尽可能控制了单位长度的重量，整根型材的直线度公差控制在合理范围内，长距离拼接做机架立柱或者横梁的时候，不会出现明显的挠度变形，用来搭建1.5米以下高度的设备机架、2米以内跨度的横梁结构，不需要额外加加强筋就能满足常规设备的承载要求。实际选型的时候要注意，这款型材的安装边界非常友好，四个角做了圆弧过渡，没有尖锐的棱角，组装完成的框架不会划伤操作人员，表面经过阳极氧化处理，日常车间环境下使用不容易积垢，也不会轻易出现氧化锈蚀的情况，清洁维护只需要用干布擦拭就能保持外观整洁，不管是用在洁净车间的设备外围，还是普通机加工车间的工装架，都能适配使用环境的要求。从设计思路上来说，

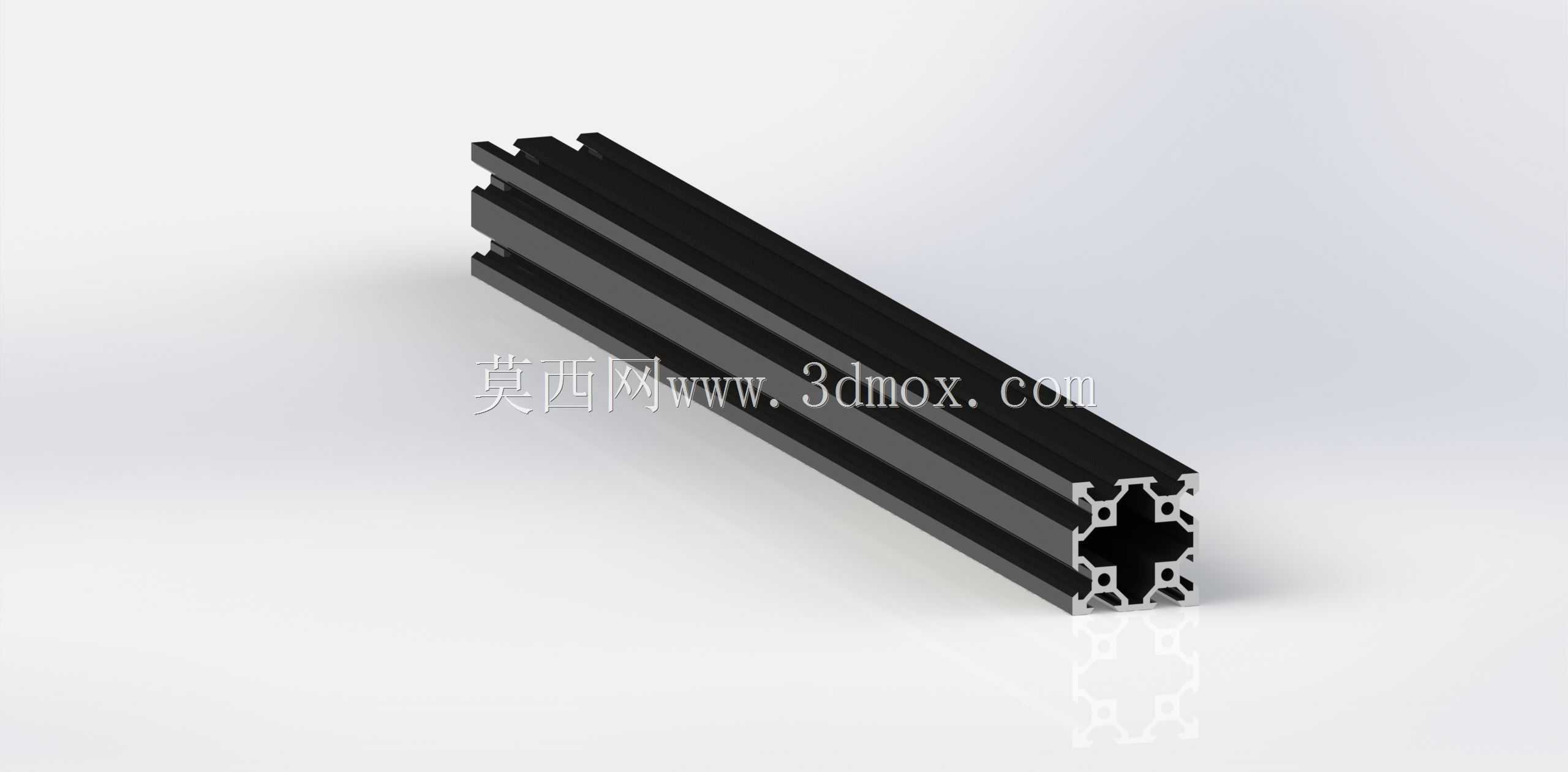

　　这款型材的截面空腔结构做了对称设计，四个方向的槽型完全一致，建模装配的时候不需要额外区分型材的安装方向，拼接的时候任意端面都能和同规格型材做直角、十字或者任意角度的连接，减少了建模过程中方向匹配的工作量，也降低了现场装配时出错的概率。在做三维建模的时候，这款型材的槽道细节、截面壁厚、圆角特征都做了还原，导入装配体之后可以直接用来做干涉检查，模拟螺栓、角件的安装位置，提前排查装配时可能出现的空间冲突，不需要自己再从零绘制型材截面，能大幅缩短框架类设备的设计周期。实际应用中，这类型材除了做设备机架，还能用来搭建物料周转车、车间工具架、设备安全防护围栏，甚至是小型流水线的支撑框架，搭配对应的脚轮、调平脚座、合页、门锁等配件，

　　就能快速组装出各种功能的工装结构，不需要复杂的机加工工序，切割成需要的长度之后就能直接组装，加工成本比定制方管焊接框架低很多，而且后期如果需要调整框架尺寸、增减功能部件，只需要松开螺栓重新调整位置或者更换型材段就能完成改造，材料的重复利用率很高，不会像焊接框架那样切割之后就无法二次利用。要注意的是，这款型材的T型槽有标准的承重限制，单点悬挂的载荷不能超过设计阈值，如果需要挂载较重的部件，要在对应位置加装加强角件或者内置的螺母块，分散受力点避免型材槽道变形，长跨度使用的时候要根据承载重量核算挠度，必要的时候可以在型材空腔内穿入钢衬提升整体强度，满足更高承载的使用需求。
