带散热风扇结构的Bomba活塞柱塞泵

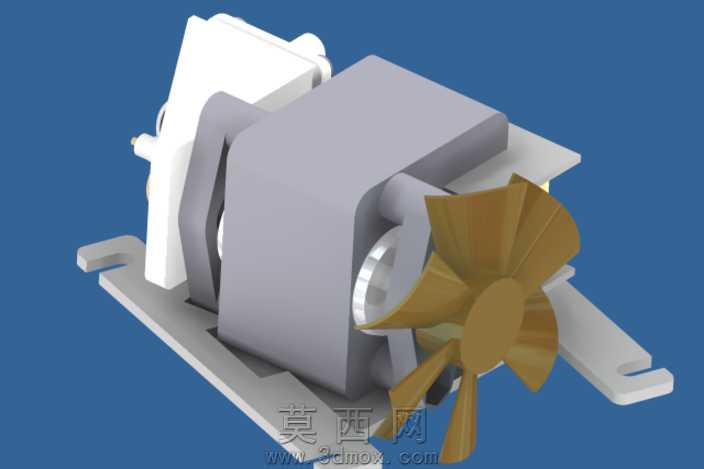

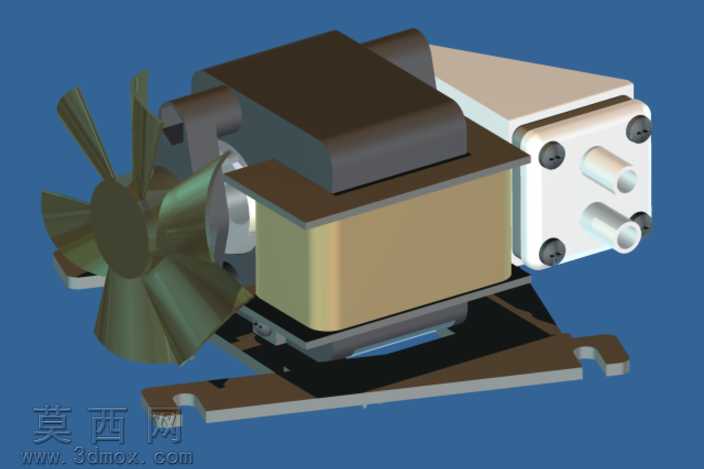

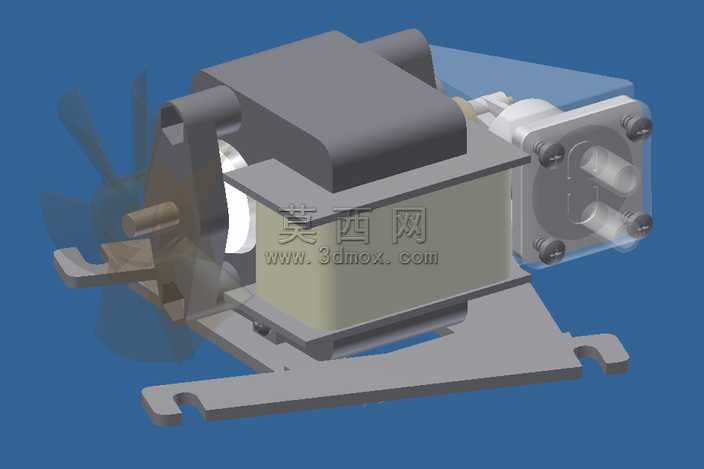

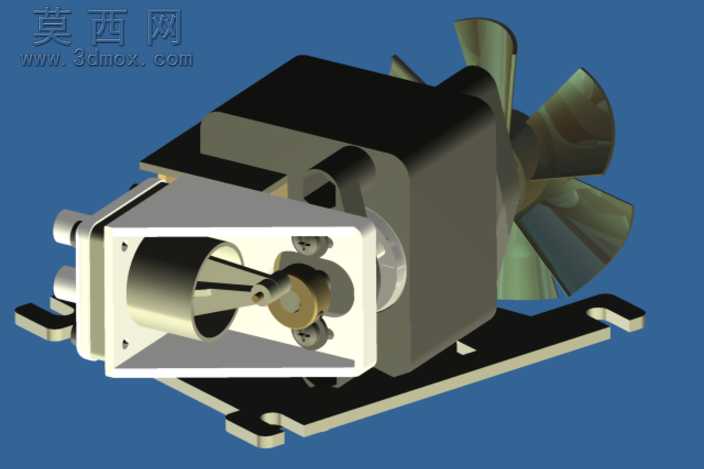

本模型为往复式活塞柱塞泵三维建模作品，建模过程中严格遵循柱塞泵的实际工作原理进行结构还原，首先搭建泵体的核心动力基座，确定曲轴连杆机构的安装基准面，对活塞腔体做了剖视展示处理，可清晰观察到内部活塞与腔体的配合关系，活塞头部的锥形导流结构、连杆与活塞的铰接销轴、腔体端盖的紧固螺丝都做了等比例建模还原，细节处还原了端盖与腔体的定位止口结构，保证装配逻辑符合实际机械加工要求。模型后部集成了轴流散热风扇结构，风扇叶片采用扭曲曲面建模，还原真实叶片的气动外形，风扇与泵体动力输出轴做同轴约束，模拟泵运行时同步带动风扇散热的工作逻辑，泵体外壳做了分体式建模，区分出动力仓、泵头仓两个独立舱体，安装底座设计了带安装孔的折边结构，还原实际设备的安装固定方式。材质渲染阶段，对泵体外壳采用哑光深灰工程塑料材质，金属运动部件采用抛光金属材质，安装底座采用发黑处理的冷轧钢板材质，风扇叶片采用半透明工程塑料材质，通过不同材质的区分清晰展现各部件的功能分区，剖视区域的切面做了高亮白色材质处理，突出内部结构的展示效果。设计思路上优先保证结构的可动性逻辑，所有运动副都添加了合理的装配约束，可直观演示柱塞往复运动、曲轴旋转、风扇同步转动的完整工作过程，整体模型比例协调，各部件之间不存在干涉问题，既还原了柱塞泵的核心工作结构，也兼顾了配套散热组件的结构展示，能够清晰展现这类小型柱塞泵的整体布局与工作原理。
