可折叠扶手平板手推车三维设计

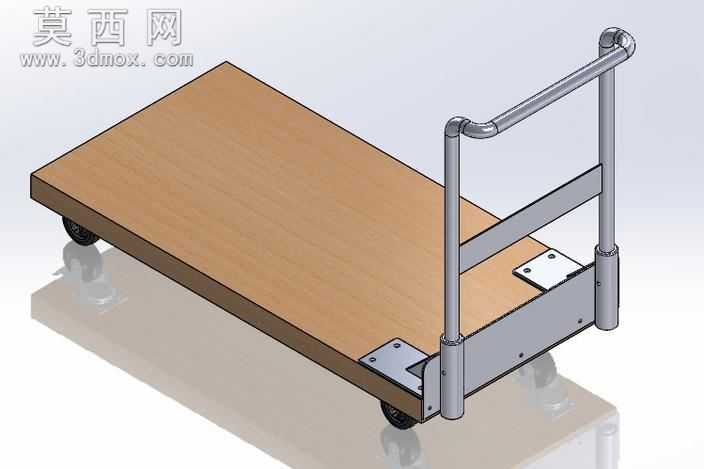

本作品为可折叠扶手式平板手推车的三维建模设计，采用SolidWorks完成全参数化建模，整体建模过程遵循实际产品的生产装配逻辑，所有零部件均按照真实五金件与板材件的尺寸规范进行绘制，可直接用于后续的工程图导出与生产参考。建模阶段首先完成承载平板的主体绘制，平板采用多层胶合木板的材质设定，建模时还原了木板的层压纹理特征，边缘做了圆角钝化处理，避免使用过程中的磕碰划伤，平板底部预留了脚轮安装位与扶手连接座的固定孔位，孔位尺寸完全匹配标准五金件的安装规格。扶手部分采用金属圆管弯折成型的结构设计，建模时还原了圆管的弯折弧度与壁厚特征，扶手与平板之间通过加厚金属连接座实现固定，连接座上设计了可转动的铰接结构，能够实现扶手的90度折叠收纳，在不使用时可将扶手放倒贴合平板表面，大幅减少存放占用的空间，铰接位置还设计了弹簧定位销结构，拉起扶手时可自动卡入定位槽，保证推行过程中扶手不会发生晃动偏移。脚轮部分采用标准万向脚轮模型，其中靠近扶手的两个脚轮带刹车锁定结构，建模时还原了脚轮的支架、滚轮、轴承、刹车拨片等细节结构，滚轮采用聚氨酯材质设定，既保证承重能力又能减少推行时的噪音，同时避免划伤地面。渲染阶段采用工作室环境光进行效果呈现，木质平板赋予哑光木纹材质，金属扶手与连接座赋予磨砂镀锌金属材质，脚轮支架赋予亮面镀铬材质，滚轮赋予哑光黑色聚氨酯材质，整体渲染效果真实还原了实物的材质质感。结构设计上充分考虑了实用性，平板的长宽尺寸适配常规的货物周转箱摆放，扶手高度符合人体工程学推行高度，整体承重结构经过受力合理性校验，连接座位置做了加厚加强处理，避免重载情况下出现结构变形，折叠结构的操作逻辑简单顺畅，无需额外工具即可完成扶手的立起与放倒操作，能够满足车间物料周转、仓库货物搬运、日常家居重物移动等多种场景的使用需求。
