乳清涂层自动化生产线设备结构设计

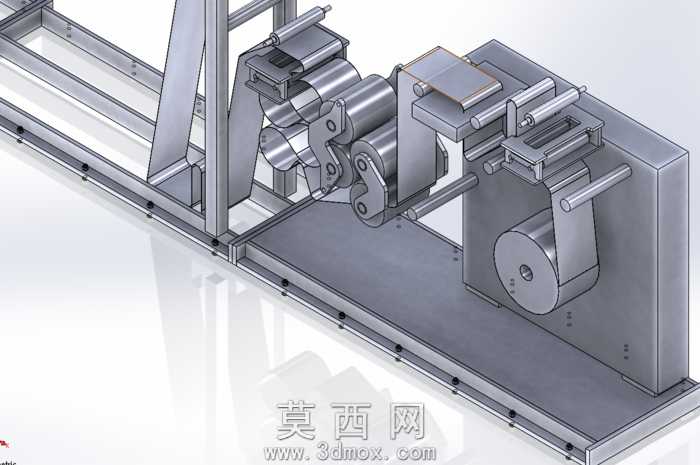

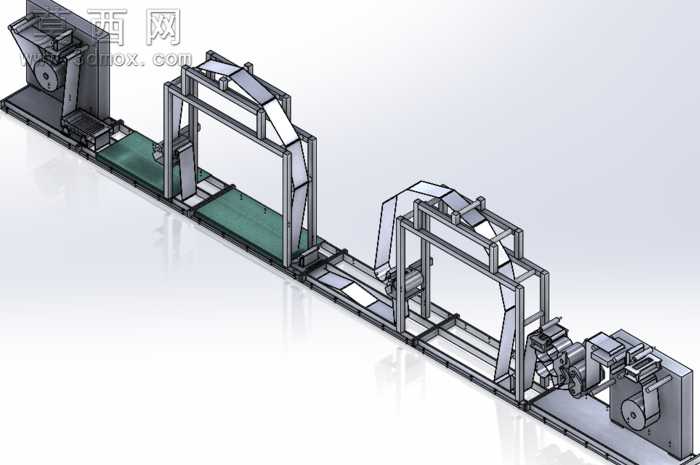

本套三维模型为乳清涂层自动化生产线设备，采用SolidWorks完成全参数化建模设计，整体为长条形直线布局，沿物料输送方向依次排布上料工位、多组龙门式处理工位、涂层作业工位与下料收卷工位，完整还原了连续式涂层生产的全流程设备结构。建模过程中严格遵循机械设计规范，对各部分结构进行1:1等比例还原：底部采用标准化铝型材搭配钢板焊接搭建组合式机架，机架上设置分段式绿色防滑输送皮带，皮带两侧配置导向限位条，避免物料输送过程中出现偏移；多组龙门式框架结构沿输送线等距排布，框架内部集成了导向辊组、张紧调节机构、涂层执行组件，各辊组均设计了可调节安装座，可根据物料厚度、涂层工艺要求灵活调整作业间隙与压力参数。两端的动力工位分别配置了放卷机构与收卷机构，放卷端设置阻尼张力控制结构，保证物料输送过程中张力恒定，收卷端集成传动齿轮组、驱动电机安装位与导向压辊，可实现成品的整齐收卷。渲染阶段采用工业级写实材质方案，机架部分赋予磨砂碳钢材质，输送皮带赋予哑光橡胶材质，辊轴类零件赋予抛光金属材质，透明防护部分赋予高透亚克力材质，通过环境光遮蔽、全局光照渲染参数调整，清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑设备的模块化装配需求，各工位均采用独立安装座设计，可根据实际生产需求增减处理工位，调整生产线长度，同时预留了电气元件、气动元件的安装走线空间，各传动部位均设计了防护挡板结构，兼顾设备运行安全性与后期维护便捷性，完整还原了连续式涂层生产设备的机械结构特点，可直接用于设备方案展示、结构优化参考与生产加工指导。
