精密传动蜗杆三维结构设计作品

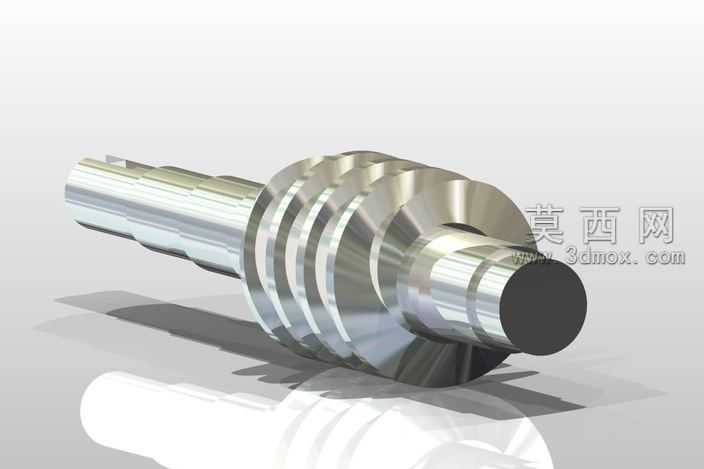

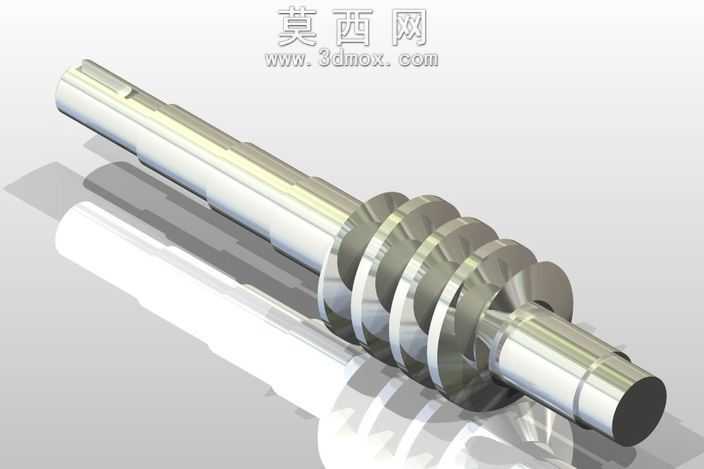

本作品为传动场景使用的蜗杆结构三维建模成果，建模过程中严格遵循机械传动设计规范，先完成整体轴体的基准定位，以两端同轴心的圆柱轴段为装配基准，依次完成轴端定位段、轴承配合段、蜗杆齿形段的结构搭建。建模时重点还原蜗杆的齿形特征，采用螺旋扫描特征生成连续的螺旋齿廓，精准控制齿距、齿厚、螺旋升角等核心参数，保证齿面与配合蜗轮啮合时的接触精度，避免出现传动卡滞、啮合间隙过大的问题。轴体两端设计有标准的装配轴颈，其中一端预留键槽结构，用于和动力输入部件连接传递扭矩，轴肩位置做了合理的圆角过渡处理，减少应力集中风险，提升零件长期运行的结构强度。材质渲染阶段选用金属合金钢材质，调整材质的反射率、粗糙度参数，还原金属加工后的金属光泽与机加工纹理，齿面部分做了高光处理，体现精加工后的表面质量，轴段非配合面做了亚光金属质感区分，清晰呈现不同加工面的工艺差异。结构设计上充分考虑实际装配需求，各轴段直径尺寸按照装配逻辑依次递进，方便轴承、密封件、端盖等配套零件的依次装配，齿段两端预留有退刀槽结构，符合机械加工的工艺要求，避免加工时出现刀具干涉问题。整体建模过程严格对齐实际加工生产的尺寸逻辑，所有特征参数均可直接对接工程图生成环节，可用于减速机、回转工作台等需要大传动比减速场景的结构验证、装配模拟以及运动仿真演示，能够直观展示蜗杆传动的结构原理与装配关系，为后续的工程化应用提供准确的三维模型支撑。
