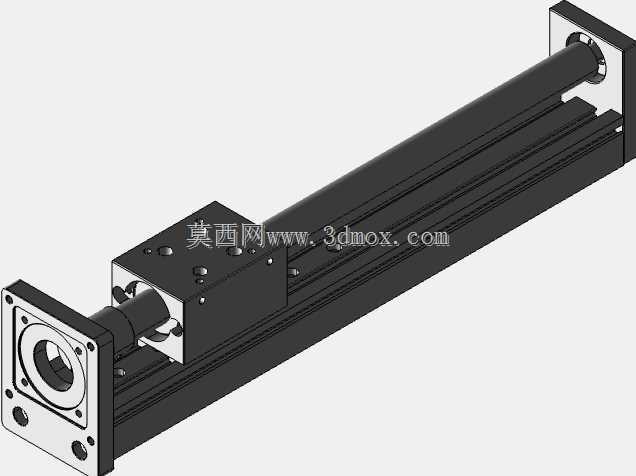

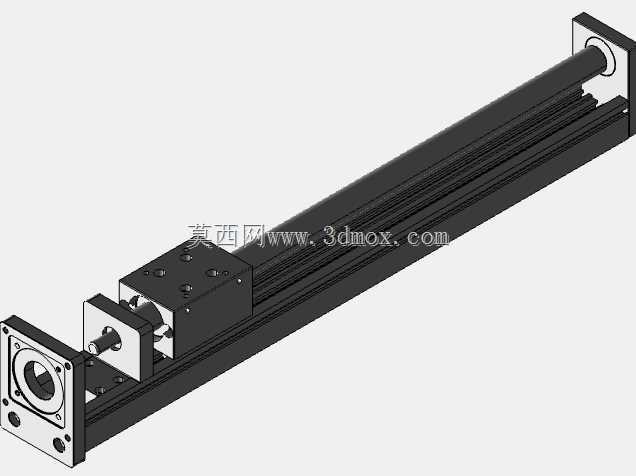

SGX滚珠丝杆直线滑台线性模组

　　这套直线运动模组在自动化产线和小型实验设备里属于很常见的执行部件，核心任务是把旋转运动转换成滑块沿单轴方向的精确直线位移。结构上采用滚珠丝杆配合线性导轨的组合，丝杆负责承载轴向推力并传递定位运动，导轨则约束滑台的俯仰、偏摆和侧向自由度，使运动块在长行程范围内保持稳定的直线轨迹。端部预留了电机安装法兰和联轴器空间，可直接对接步进电机或伺服电机，电机轴通过联轴器与丝杆同轴连接，传动链短、反向间隙小，适合需要频繁启停和点位控制的场合。

　　从实际使用场景看，这类模组广泛出现在点胶、喷涂、检测分拣、小型移栽、3D打印改造、教学实验平台以及桌面式数控设备中。单轴使用时可以完成推料、顶升、插拔、扫描等动作；多轴正交组合时，可搭建成XY两轴或XYZ三轴龙门坐标平台，配合传感器完成工件搬运、视觉对位和轨迹运动。由于滑台台面带有标准化安装孔，外部夹具、吸盘、笔架、焊枪或检测探头都可以直接固定，减少了二次设计连接件的工作量。

　　建模时需要重点处理几个配合关系。丝杆两端由支撑座固定，一端通常采用角接触轴承或深沟球轴承承担径向与轴向载荷，另一端作为支撑端保证同轴回转；螺母座与滑动块连接，将丝杆螺母的直线输出传递到工作滑台。导轨滑块与铝型材基座之间通过螺钉锁紧，安装面需要保证平行度，否则会造成滑块预紧不一致、运行阻力增大甚至卡滞。电机端法兰的止口、孔位和联轴器外径要留出装配间隙，方便现场拆装电机而不必拆解整个模组。

　　外形边界方面，这类模组的长度主要由有效行程、两端支撑座厚度和电机连接段共同决定。选型时不能只看滑块移动距离，还要核算缩回状态下螺母座与端座的安全间距，避免机械限位碰撞。宽度方向受导轨规格和型材截面限制，高度方向则叠加了基座、导轨、滑块、螺母座和工作台板的尺寸。安装孔一般沿基座两侧或底面布置，竖直安装、水平安装或壁挂安装时，都要确认螺钉承载方向与受力方向匹配；若负载重心偏离滑台较远，还需校核悬臂带来的倾覆力矩。

　　设计思路上，滚珠丝杆方案优先保证定位精度和刚性，适合中低速、中高负载的往复运动；导轨承担导向后，丝杆主要承受轴向力，寿命和重复定位精度都更容易控制。铝型材基座在减重的同时提供较直的安装基准，端座和电机座采用独立加工件，便于保证轴承孔与丝杆轴线的同轴度。模型中还应体现防尘片、限位开关安装位、拖链连接空间以及滑台台面螺纹孔，这些细节在设备布局时直接影响线缆走向、原点信号和防护方案。

　　对于结构工程师而言，三维建模不仅要还原外观，还要把运动包络、干涉区域和装配顺序表达清楚。滑台在全行程两端的位置、联轴器外圆与法兰内腔的间隙、导轨滑块注油空间以及螺钉工具操作空间，都需要在数模里检查。将该模组放入整机布局时，还应结合负载质量、导程、电机扭矩和加减速曲线核算驱动力，避免仅凭外形选型。整体来看，这是一种结构成熟、边界清晰、便于模块化搭建的直线传动单元，对非标自动化设备的快速设计和复用具有较高参考价值。
