小型设备用紧凑型直线滑动导轨

　　这套线性导向结构主要面向轻载、小行程、安装空间受限的自动化与工装场景，常见于桌面式装配工位、小型推送机构、检测夹具滑台、3D打印运动轴、实验室取样装置以及手推小车的导向部位。导轨本体与滑块采用拆分式建模思路，轨道、滑块、保持架及安装孔位均按独立实体处理，方便在装配环境中单独调用、替换长度或调整滑块数量，也便于后续出工程图时分别标注配合面与安装尺寸。

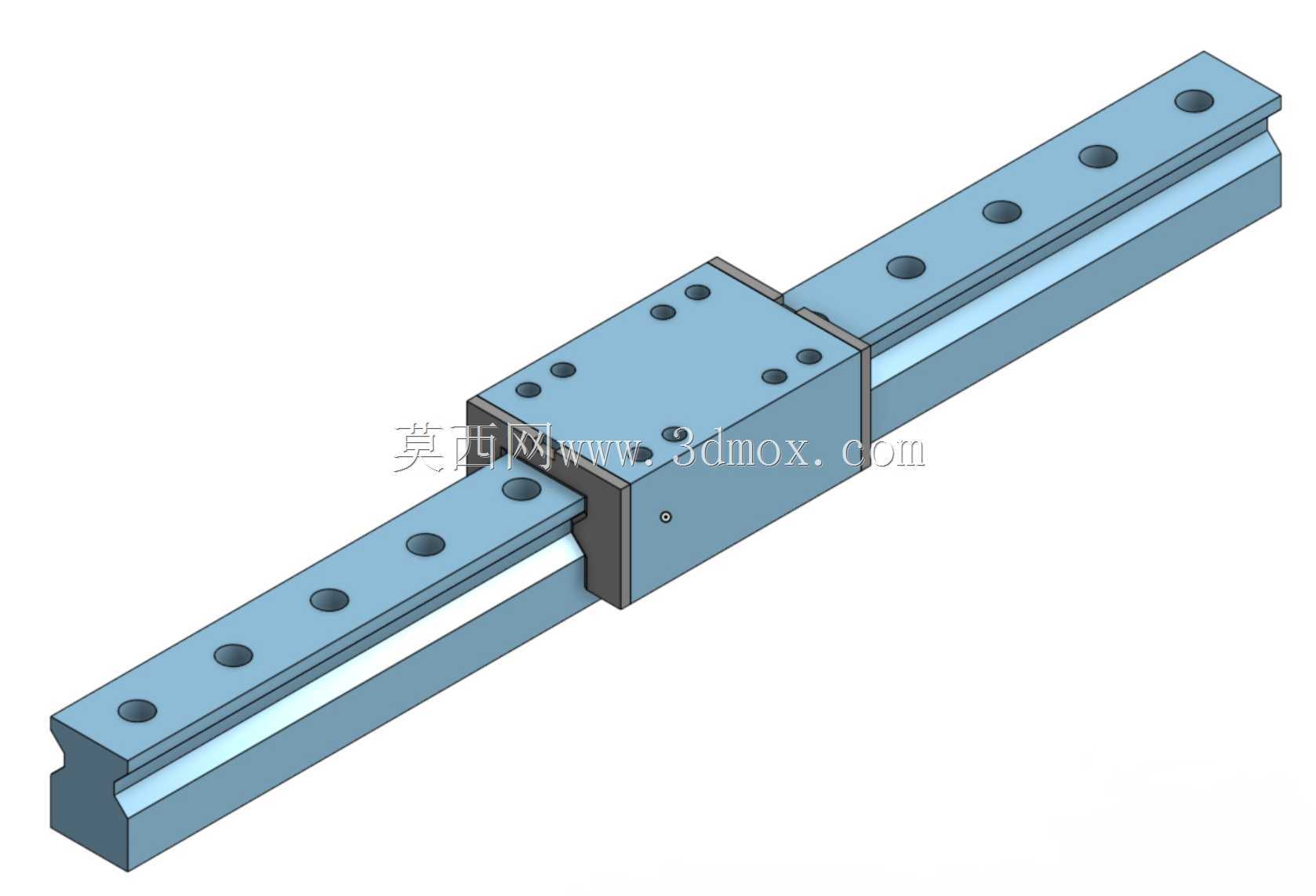

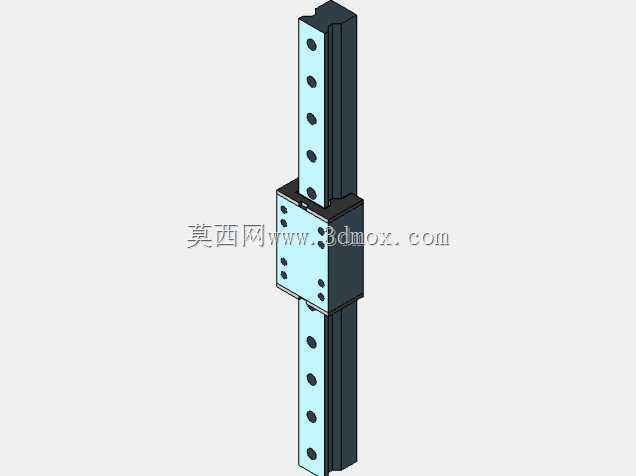

　　从功能上看，导轨承担单向直线运动约束，滑块沿轨道做低阻力往复移动，限制除进给方向以外的五个自由度，保证执行端在推送、定位、滑移过程中的直线度与重复位置稳定性。轨道截面采用带安装基面的长条形结构，上下面与侧导向面经过特征简化，保留了装配所需的关键轮廓；滑块外形为方正箱体，内部容纳滚动体循环通道，外部预留螺栓沉孔，可直接承接工作台、夹具板或小车套筒等负载件。

　　建模时优先保证安装边界清晰。导轨沿长度方向均布沉头安装孔，孔位间距、端部余量和孔径关系按常规轻载导轨比例建立，适合在布局阶段快速校核底座螺孔分布。滑块顶面同样设置成组安装孔，用于与被导向部件连接；滑块宽度、高度及轨道宽度之间留有合理间隙，避免在三维装配中出现干涉。对于需要多滑块支撑的场合，可在同一轨道上复制滑块实体，通过调整跨距来提升抗倾覆能力；对于短行程机构，则可截取合适轨道长度，保留端部安装孔即可。

　　实际选型与结构设计中，这类导轨更关注负载方向、安装基面加工精度和润滑维护空间。滑块承受垂直载荷、侧向载荷及一定力矩时，应结合螺栓规格、螺钉预紧和支承板厚度综合校核；轨道安装面需要保持平直，侧靠面可用于辅助定位，减少装配调整工作量。模型中将轨道端部、滑块边角和孔口做了工程化处理，既体现真实零件的倒角与沉孔特征，也避免了尖锐几何在后续仿真或装配中的异常。

　　在小车或推送装置里，轨道可固定在机架基准面上，滑块连接移动托架，使套筒、夹具或工件托盘沿既定方向平稳滑动；在小型检测设备中，它可以作为传感器、相机或压头的直线导向支承，承担精确定位任务。由于结构紧凑、零件关系明确，该模型也适合用于运动干涉检查、安装空间评估、机构原理演示以及非标设备方案布局。设计人员可在此基础上补充防尘片、油嘴、端盖或锁紧机构等细节，使其更贴近具体设备的装配需求。
