赛车用MXL拉皮短划线安装座结构设计

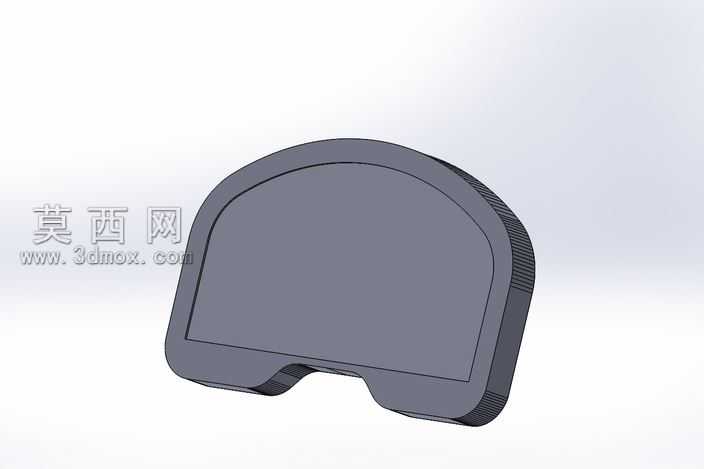

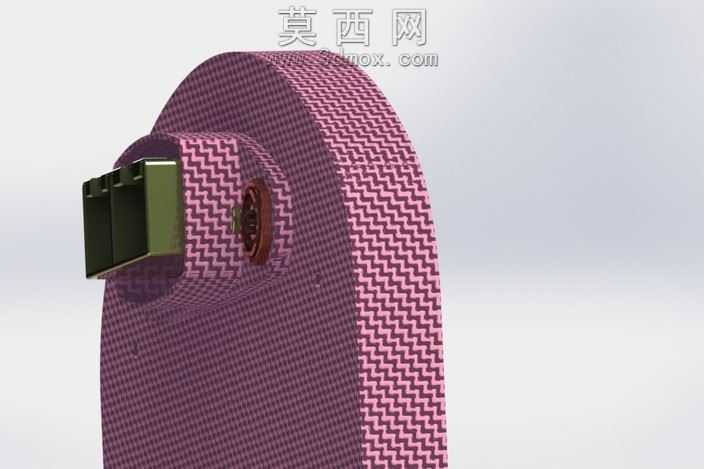

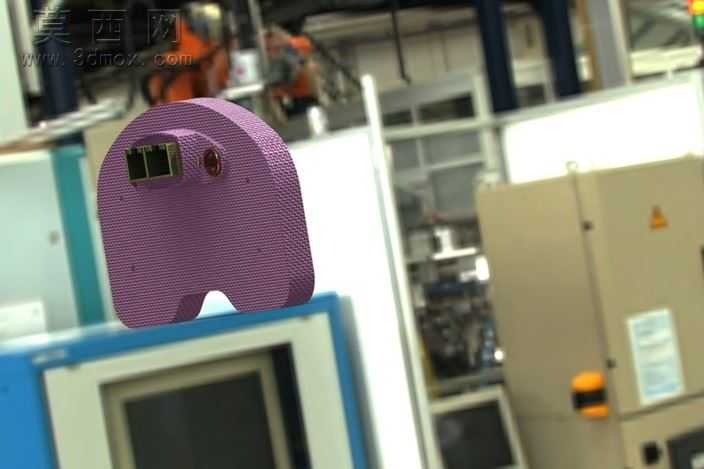

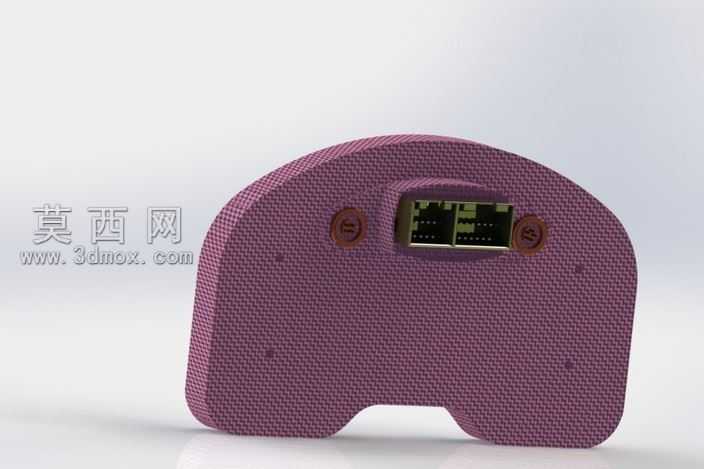

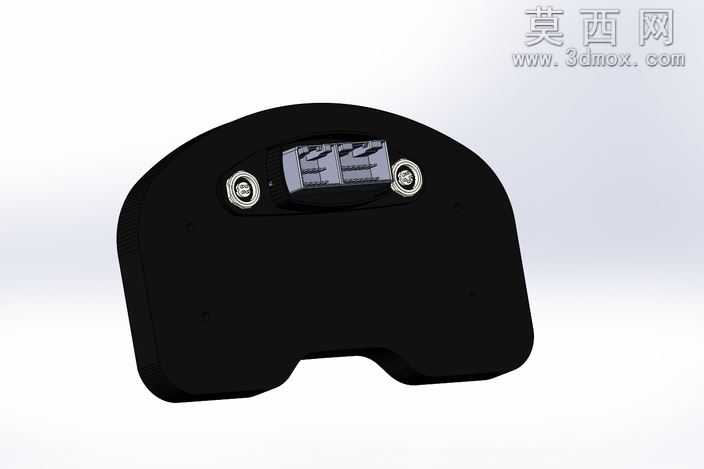

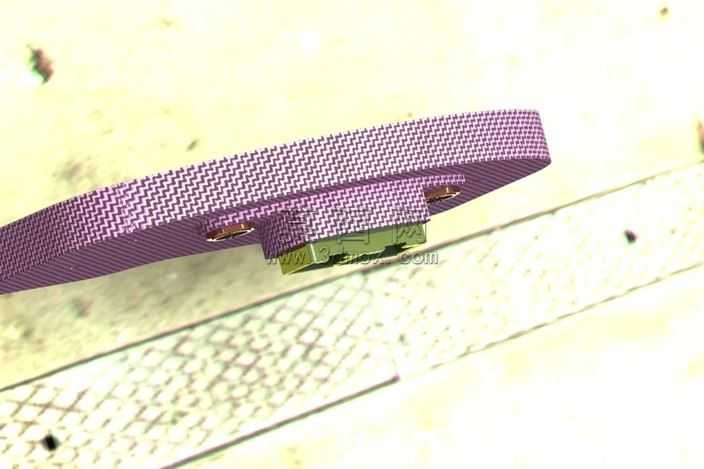

本作品为赛车配套的MXL拉皮短划线安装连接座三维建模作品，建模过程严格遵循机械零件设计的尺寸规范与装配逻辑，采用SolidWorks完成全参数化建模流程，从基础草图绘制开始，先绘制零件的主体轮廓基准，通过拉伸凸台命令生成零件的基础实体，针对零件顶部的圆弧过渡轮廓，采用相切约束保证曲面顺滑无棱角，避免应力集中问题。零件侧边的防滑纹理采用阵列特征完成，等距排布的竖向纹理既提升零件装配后的握持摩擦力，也保证了外观的规整性，建模过程中对纹理的深度、宽度、间距参数做了反复校验，确保纹理不会影响零件的整体结构强度。零件底部的两个定位卡槽结构，是建模过程中的重点设计部分，通过切除拉伸命令生成卡槽轮廓后，对卡槽的所有棱边做了圆角过渡处理，避免装配时出现锐边刮损配套连接件的问题，卡槽的尺寸公差按照IT7级精度做了参数预留，保证与对应MXL拉皮短划线部件能够实现间隙配合，装配顺畅无卡滞。零件上的安装孔位采用异型孔向导命令生成，孔位的位置度严格按照赛车部件的安装坐标设定，孔口做了倒角处理，方便紧固件的导入安装，同时对安装孔周边做了局部加厚处理，提升孔位的结构强度，避免赛车运行过程中持续振动导致孔位开裂。渲染阶段采用哑光深灰工程塑料材质，模拟实际生产中采用的玻纤增强尼龙材质质感，调整材质的粗糙度、反光度参数，让渲染效果贴近真实零件的视觉表现，同时添加柔和的环境光影，清晰展现零件的轮廓细节、棱边过渡与结构特征。整个建模过程遵循自上而下的设计思路，先确定零件的整体安装边界尺寸，再逐步细化各个功能结构，所有特征均保留完整参数，可根据实际装配需求快速调整尺寸，适配不同车型的安装要求，零件的壁厚设计均匀，避免注塑生产时出现缩痕、缺料等问题，兼顾了结构实用性与生产工艺性。
