数控机床滚珠丝杆螺母固定支座结构

　　在中小型数控铣床、桌面级数控雕刻设备以及轻型数控路由加工单元的进给轴布局里，滚珠丝杆的端部与螺母侧支撑定位一直是影响整机进给精度的关键环节。这套支座结构针对外径22mm规格的DSG12H滚珠螺母配套开发，适配SFU1204规格滚珠丝杆的安装场景，核心作用是把旋转运动转化为直线运动的螺母副牢牢约束在运动滑台侧，避免丝杆运转过程中螺母出现径向窜动、周向偏转或者安装面贴合不实的问题。

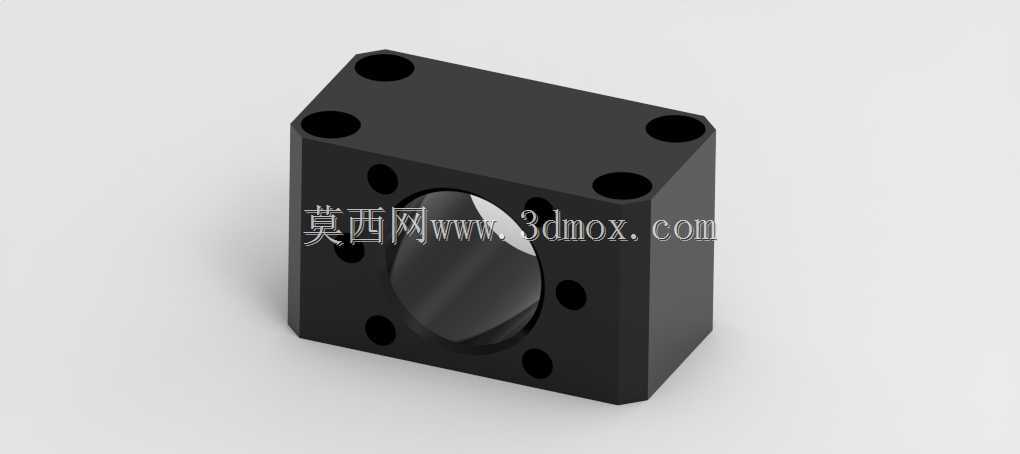

　　从实际装机的边界条件来看，数控设备的X、Y轴滑台往往留给螺母安装的空间非常紧凑，既要避让滑台本身的型材轮廓、导轨滑块位置，还要给丝杆两端的支撑座、联轴器留出装配余量，因此支座本体采用方块式主体加侧部法兰贴合面的组合构型：黑色方块主体作为承载基座，顶面与侧面预留多组贯通安装孔，可直接通过六颗M4螺栓完成螺母与支座之间的锁紧定位，支座朝向设备机架固定的一侧则布置四颗M4螺钉过孔，装配时可以从外侧直接拧入机架预设的螺纹孔，不需要在狭窄的滑台内部预留扳手操作空间，现场拆装维护的可达性很好。

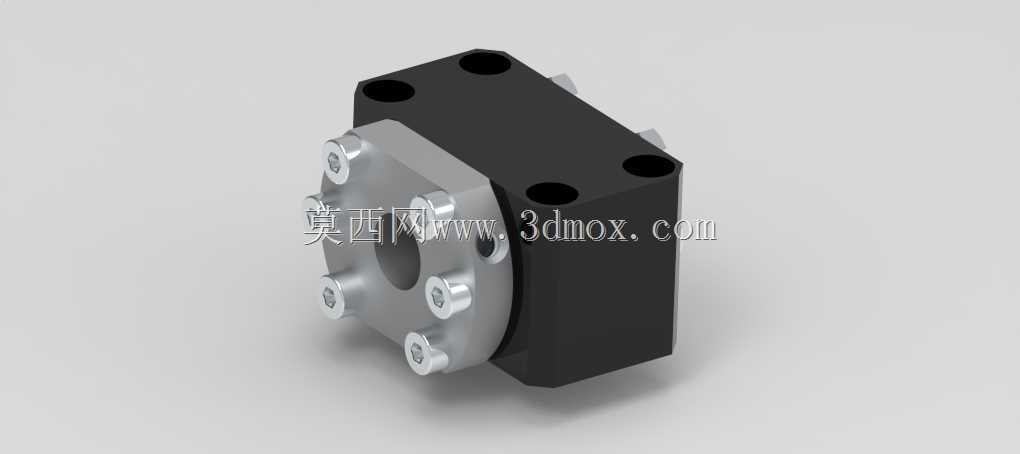

　　设计过程中首先要校核的是安装面的形位公差：螺母与支座接触的法兰端面必须和丝杆轴线保持严格垂直，若端面存在倾斜，滚珠螺母在丝杆往复运动时会承受额外的偏心载荷，长期运行会加剧滚珠滚道的磨损，直接导致进给反向间隙变大、加工轮廓出现接刀痕。建模时将支座的螺母容纳腔内径设置为略大于螺母外径的间隙配合尺寸，既保证螺母可以顺利装入腔体内，又不会因为间隙过大导致螺母定位偏移；侧部银色法兰端面上的六颗固定螺钉采用圆周均布排布，锁紧时按照对角顺序分次拧紧，让压紧力均匀作用在螺母法兰面上，避免单侧压紧造成螺母轴线歪斜。

　　支座主体的方块构型同时兼顾了安装兼容性，方块的两个垂直立面都可以作为和滑台连接的贴合面，设备布局时如果X轴滑台的安装面在下方，就可以用底面孔位锁附，如果Y轴的安装基面在侧面，直接翻转支座使用侧立面孔位即可，不需要额外修改支座本体结构。本体上预留的多个通孔也做了沉台处理，螺栓装入后头部不会突出支座外表面，避免滑台运动过程中螺栓和周边的导轨护罩、拖链或者机床钣金件发生运动干涉。

　　从受力角度分析，滚珠丝杆在驱动滑台做快速进给或者切削进给时，螺母会把轴向的进给力直接传递到支座上，再由支座传递给整个运动滑台，因此支座的壁厚在建模时做了针对性加强：螺母容纳腔周边的实体厚度保留足够的承载截面，锁紧孔位周围做了局部凸台加厚，避免频繁锁紧螺钉或者长期承受交变轴向载荷时出现孔位开裂、支座变形的问题。材质选型上这类支座通常采用6061铝合金整体铣削加工，在保证结构刚性的前提下整体重量远低于钢制支座，不会给运动滑台增加过多的额外负载，对于桌面型数控设备来说，运动部件重量降低可以有效减小进给启停时的惯性冲击，提升伺服电机的响应速度。

　　实际装配流程里，先将滚珠螺母从丝杆的端部旋入预设工作位置，再把螺母整体嵌入支座的容纳腔体，对齐法兰面上的六个螺钉孔后拧入M4螺栓预紧，随后把整个支座组件推送至滑台的安装位，对齐支座主体上的四个安装过孔，穿入固定螺钉将支座锁死在滑台立面上，最后手动盘动丝杆确认整个行程范围内螺母运动顺畅，没有卡滞、偏磨的情况，再完成后续的丝杆端部支撑座、联轴器以及电机的安装调试。这套结构同时规避了常规螺母安装片刚性不足、单点固定容易松动的缺陷，六点位圆周锁紧的方式可以把螺母的周向转动自由度完全限制，即便设备在高速往复运动、频繁换向的工况下，螺母也不会出现相对支座的转动错位，长期运行的定位保持性更稳定，在小型数控加工设备的进给传动改造、自制数控装机场景中都有很强的实用价值。
