施耐德BSH100伺服电机三维建模作品

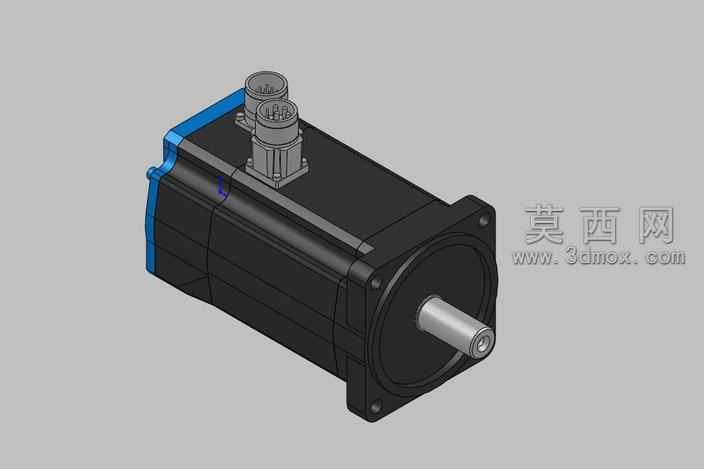

本模型为施耐德BSH100伺服电机的高精度三维建模成果，建模过程严格参考该型号伺服电机的官方实物尺寸与外观特征，在主流三维建模软件中完成全参数化结构搭建。建模初期先梳理伺服电机的整体结构逻辑，将模型拆分为前端法兰输出轴、主体机壳、后端接线端子组件、侧边密封端盖几个独立模块，分别进行草图绘制与特征构建，保证各部件的装配公差符合实际工业产品的配合标准。材质渲染阶段，针对不同部件的物理属性匹配对应材质：机壳部分采用哑光黑色硬质工程塑料材质，添加细微的磨砂纹理质感还原实物表面的防滑处理效果；前端输出轴采用抛光金属材质，调整金属粗糙度与反射参数，还原合金钢轴件的金属光泽与机加工痕迹；顶部两组接线端子采用金属接头搭配灰色绝缘基座的材质组合，端子表面的螺纹细节、卡扣结构都做了精细化还原；侧边与前端的蓝色装饰密封件采用半哑光硬质塑料材质，调整色彩饱和度匹配施耐德产品的标志性蓝色配色。结构设计上，完整还原了伺服电机的方形法兰安装面，法兰上的四个安装沉孔位置、孔径尺寸都严格对应实物参数，输出轴的轴径、键槽细节、轴端中心孔都做了1:1复刻，顶部接线端子的排布角度、端子的圆柱外形、接头处的防滑纹理都逐一还原，机壳表面的散热筋结构通过阵列特征精准制作，既还原了实物的外观细节，也体现了伺服电机壳体的散热结构设计思路。建模过程中对模型做了合理的轻量化处理，在保证外观细节完整、结构装配关系正确的前提下，删除了不必要的内部冗余特征，让模型既可以用于产品展示、方案演示场景，也可导入装配环境作为自动化设备的配套动力部件使用。渲染阶段采用工作室均匀布光方案，通过多盏区域光调整光影角度，突出电机各部件的材质差异与结构轮廓，避免出现过曝或死黑区域，最终呈现的渲染效果清晰展现了该款伺服电机的外观特征与结构细节，可用于工业设计方案展示、教学演示、虚拟装配等多个场景。
