交错轴传动蜗杆蜗轮啮合副结构

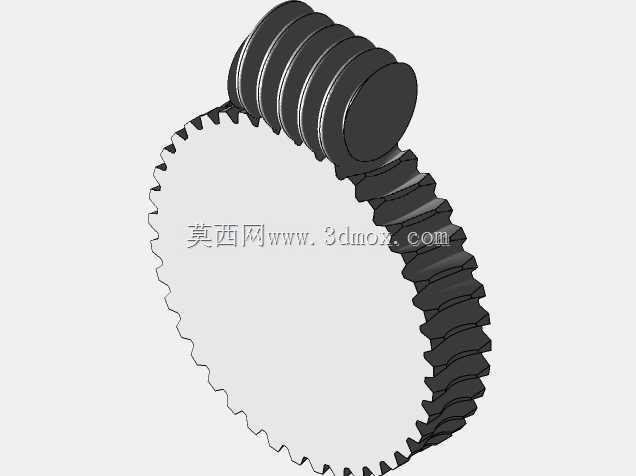

　　这套蜗杆蜗轮啮合结构，核心解决的是空间交错轴之间的运动与动力传递需求，常见于需要大传动比、低运行噪音的传动工位，比如小型输送设备的减速单元、精密进给机构的动力输出端、自动化设备的转角传动位置，相比平行轴齿轮传动，它能在单级传动下实现更高的减速比，同时啮合过程是多齿连续接触，传动平稳性远优于直齿圆柱齿轮，冲击载荷小，适合中低转速、大扭矩输出的工况。从结构设计逻辑来看，蜗杆采用的是圆柱蜗杆齿形，齿面沿轴向呈连续螺旋状分布，蜗轮的齿廓则是根据蜗杆的螺旋参数做的共轭修形，保证啮合时齿面能形成线接触而非点接触，降低单位面积的接触应力，延长部件使用寿命。设计过程中首先要确定的是中心距参数，这直接决定了整套传动副的安装边界，

　　蜗杆的轴线与蜗轮的轴线在空间上呈90度交错，安装时需要严格保证两轴的中心距公差，同时控制蜗杆轴线与蜗轮中间平面的重合度误差，一旦偏差过大，会出现啮合间隙不均、齿面偏磨、传动卡滞甚至轮齿断裂的问题。蜗杆部分的齿顶圆、齿根圆尺寸需要和蜗轮的齿顶凹圆弧匹配，蜗轮的轮齿沿齿宽方向呈弧形包绕蜗杆，这样的结构能增加同时参与啮合的轮齿数量，提升承载能力，相比普通圆柱齿轮单对齿啮合的状态，蜗杆蜗轮传动通常有2到3个齿同时接触，抗过载能力更强。在实际设备装配时，蜗杆一般通过两端的轴承座固定在安装支架上，输入端可以连接电机、手轮或者其他动力源，蜗轮则通过键连接固定在输出轴上，输出轴的支撑需要考虑径向载荷与轴向载荷的共同作用，

　　因为蜗杆传动过程中会产生较大的轴向分力，尤其是在正反转切换频繁的工位，轴承选型需要匹配对应的轴向承载能力。齿形参数设计上，蜗杆的导程角直接影响传动效率与自锁性能，导程角越小，传动自锁性越好，但对应的传动效率也会越低，适合需要防止反转的工位比如起重类设备的减速机构；导程角偏大时传动效率更高，但失去自锁能力，适合连续运转的动力传输工位。这套结构的外形尺寸边界需要结合安装空间核算，蜗杆的轴向长度要覆盖蜗轮的啮合行程，避免运转过程中出现轮齿脱开的情况，蜗轮的外径尺寸则由传动比、模数以及中心距共同决定，设计时需要预留足够的箱体安装空间，同时考虑润滑结构的布置，因为蜗杆蜗轮啮合面的滑动摩擦占比高，必须搭配对应的润滑脂或者润滑油，降低齿面磨损，

　　避免长时间运转出现齿面胶合的问题。在建模过程中，需要严格控制齿面的共轭精度，尤其是蜗轮齿面的生成，必须基于蜗杆的螺旋齿面做布尔运算切除，保证装配后齿侧间隙处于合理范围，间隙过大会导致传动回程误差大，不适合精密进给的工位，间隙过小则会导致运转阻力大、齿面磨损加快，甚至在热胀状态下出现卡滞。实际应用中，这类传动副还常被用于分度机构，因为它的传动比大，输出端的转角控制精度更容易保证，搭配对应的角度传感器就能实现高精度的分度回转，在自动化装配设备、包装机械的间歇送进工位都有广泛应用。需要注意的是，这类传动结构不适合长时间高转速运转，因为齿面滑动摩擦会产生较多热量，长时间高负载高转速运行会导致润滑失效，加剧齿面磨损，所以选型时必须核算工况的负载率、运转时长、环境温度等参数，匹配对应的模数、齿宽以及润滑方案。安装调试阶段，需要通过涂色法检查齿面接触斑点，保证接触区域位于蜗轮齿面的中间位置，偏向齿面的入口侧，这样在负载运转时，接触斑点会向齿面中间移动，保证啮合受力均匀，避免出现边缘接触导致的轮齿崩损。
