板翅式工业油冷却器结构设计模型

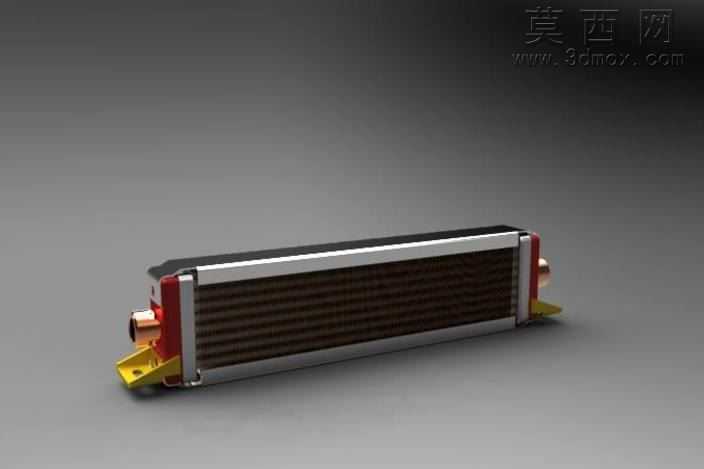

本模型为工业场景配套的板翅式油冷却器三维设计成果，建模阶段采用自顶向下的设计思路完成整体结构搭建，首先依据油冷器的换热性能需求确定核心换热芯体的尺寸参数，再依次完成端盖、流体接口、安装固定支架的结构匹配，所有零部件的装配约束均按照实际生产的装配逻辑设置，可完整还原产品的装配关系与运动干涉校验结果。渲染阶段针对不同部件的材质特性做了精细化参数调整，核心换热区域的散热翅片采用哑光深棕金属材质，还原铝制翅片经氧化处理后的表面质感，侧边的密封端板设置了半光亮的金属漆面参数，模拟冷轧钢板冲压成型后做喷塑处理的视觉效果，两端的流体连接接头采用红铜材质参数，调整了金属反射率与粗糙度数值，还原铜质接头的金属光泽，底部的安装支架做了明黄色工程漆材质设置，匹配工业设备安装部件的常用涂装效果，同时在场景中添加了柔和的环境漫反射光与定向主光源，通过光影层次凸显芯体的层叠翅片结构与各部件的衔接细节。结构设计上，该油冷却器采用板翅式换热结构，芯体由多层间隔排布的散热翅片与隔流板组成，可实现热油与冷却介质的高效逆流换热，两端设置的流体接口分别对应热油入口与冷却介质通路，接口处做了密封台阶结构设计，可适配标准管路接头的安装需求，底部的L型安装支架预留了螺栓安装孔位，可直接完成设备的固定安装，侧边的密封边框采用折边压合结构，保障芯体整体的密封性能，避免流体出现渗漏问题。建模过程中对翅片的排布密度、流道的宽度参数均做了参数化设置，可根据不同的换热功率需求快速调整芯体尺寸，适配不同规格的液压系统、润滑系统的油液冷却需求，整体模型的细节还原度较高，可用于产品结构展示、装配工艺模拟以及换热性能仿真的前置模型参考。
