博世九气缸径向点火模块结构设计

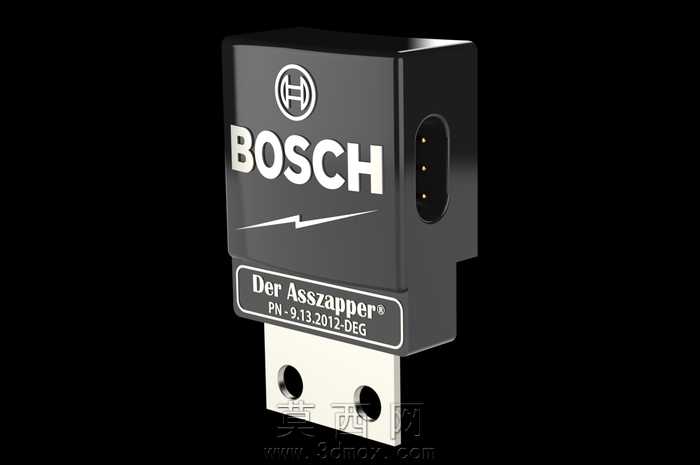

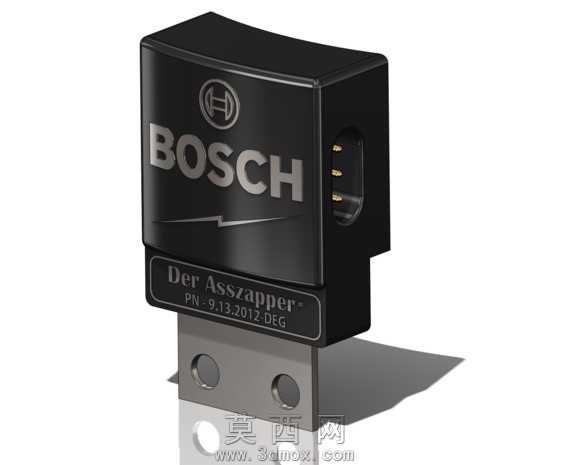

本作品为针对九气缸径向排布需求设计的博世点火模块三维建模作品，建模阶段以实际车用点火模块的功能逻辑与安装适配性为核心出发点，首先梳理点火模块的核心功能分区：上部为高压点火控制核心腔体，下部为安装固定基座，侧面预留点火信号传输触点接口，整体采用方块式紧凑布局，适配径向排布的气缸安装空间，避免多气缸排布下的部件干涉问题。建模过程中首先通过草图绘制勾勒模块的整体外轮廓，对上部主体的方正边角做微小的圆角过渡处理，还原工业注塑部件的工艺特征，避免尖锐棱角带来的应力集中问题；下部安装基座突出于主体下方，预留两个对称的圆形安装通孔，孔位的孔径、孔间距严格按照径向气缸的安装位尺寸设定，保证模块安装后的定位精度，避免点火对位偏差。侧面的信号触点采用沉台内嵌式设计，三个金属触点沿沉台竖向均匀排布，触点做微小的凸起处理，还原金属接插件的接触特征，同时沉台结构可对触点形成防护，避免安装过程中触点磕碰损坏。外观细节建模阶段，精准还原博世品牌标识的浮雕特征，主体正面的BOSCH字样采用凸起浮雕设计，下方的闪电标识对应点火功能属性，下部的参数铭牌区域做内凹沉台处理，模拟实体产品的铭牌贴装或激光雕刻区域，铭牌上的字符按照实际产品的排版比例做凹凸处理，提升模型的细节还原度。材质与渲染阶段，上部主体外壳采用哑光黑色工程塑料材质，调整材质的粗糙度参数模拟车用耐高温阻燃塑料的哑光质感，避免过度反光带来的不真实感；下部安装基座采用金属镀锌材质，调整金属材质的漫反射与高光参数，呈现银灰色金属的哑光金属质感，区分塑料主体与金属安装座的材质差异；侧面触点采用亮面铜质金属材质，提升触点区域的视觉辨识度；品牌标识区域做白色哑光漆面处理，与黑色主体形成清晰的色彩对比，还原实体产品的标识印刷效果。渲染阶段采用纯黑色背景突出产品主体，布光采用侧上方主光源搭配侧面补光，清晰呈现模块的轮廓转折与材质差异，同时通过柔和的阴影强化模块的立体感，让各部分的结构层次清晰可辨。整体设计围绕九气缸径向排布的安装需求展开，在保证外观还原度的同时，严格遵循点火模块的实际结构逻辑，各部分尺寸比例协调，安装位、接口位的结构设计符合实际车用部件的装配要求，既还原了博世点火模块的外观特征，也准确呈现了径向适配型点火模块的结构特点。
