棒材轧机用真空辊车速焊接牌坊结构

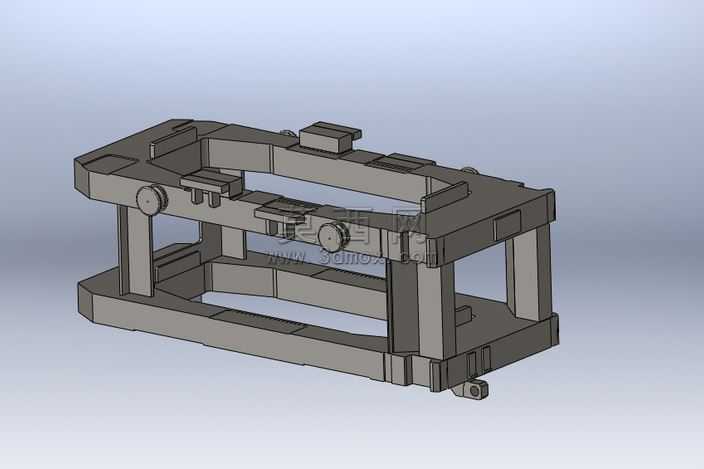

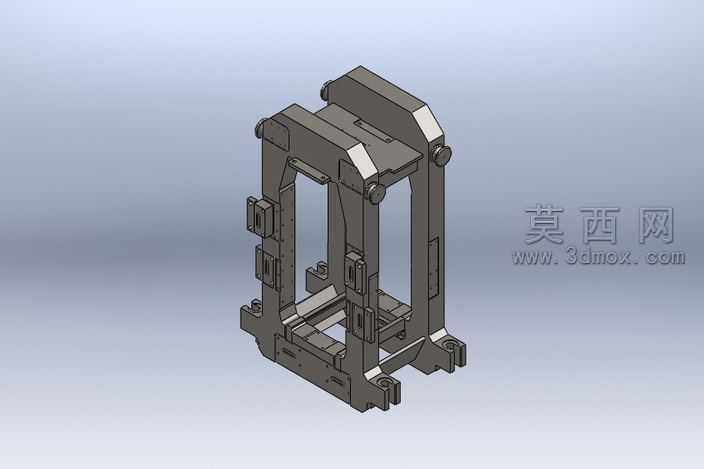

本模型为棒材轧机配套的真空辊车速牌坊焊接结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循重型冶金设备的结构设计规范，对牌坊的各连接部位、受力点位做了精准的尺寸还原。模型整体采用框架式对称结构设计，主体由厚钢板焊接组立而成，建模时对每一处焊接拼接位做了贴合实际工艺的结构处理，还原了焊接机架的加强筋布局、安装定位凸台、辊系连接轴座等细节结构。材质设定上，主体结构采用重型焊接结构钢材质，渲染时赋予亚光深灰金属质感，清晰呈现钢板焊接后的厚重质感与机加工面的平整质感，区分了焊接毛坯面与机加工装配面的不同视觉效果，各连接销轴部位做了金属光泽处理，突出装配位的精度特征。设计思路围绕棒材轧制工况的承载需求展开，牌坊作为轧机的核心承载机架，整体采用闭式框架结构保证刚性，两侧立柱设置多组安装位用于固定真空辊组件、导向装置与传动部件，上下横梁位置预留了辊系调整的安装空间，底部设置带安装孔的支撑脚用于整机固定，结构上通过合理分布的加强筋提升机架抗变形能力，焊接结构的设计相比整体铸造成型的牌坊，生产周期更短、结构改型更灵活，能够适配中小规格棒材轧制线的设备配套需求。建模过程中对各装配孔位、连接端面的形位公差做了对应示意，确保模型可用于后续的装配校验、结构受力模拟以及生产工艺参考，整体结构无冗余设计，各部位的尺寸比例完全匹配实际冶金设备的设计参数，能够直观呈现该类焊接牌坊的结构组成与装配逻辑。
