按动式多色圆珠笔全零件结构设计

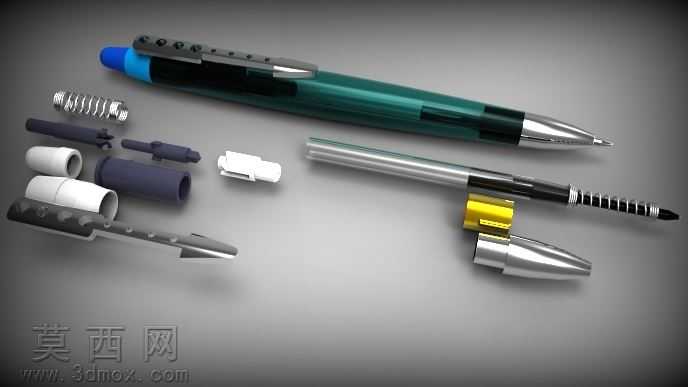

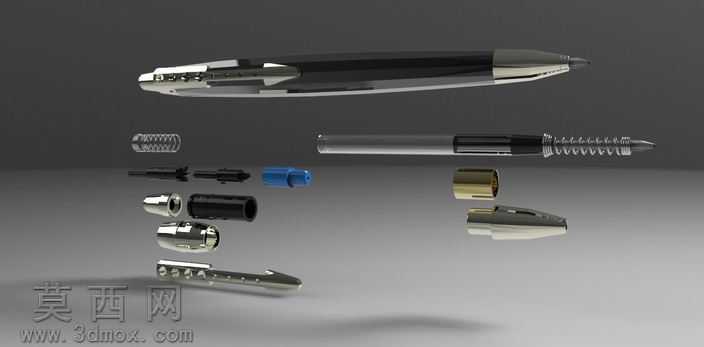

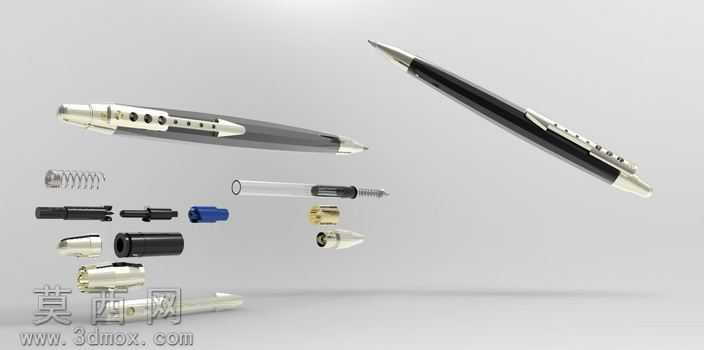

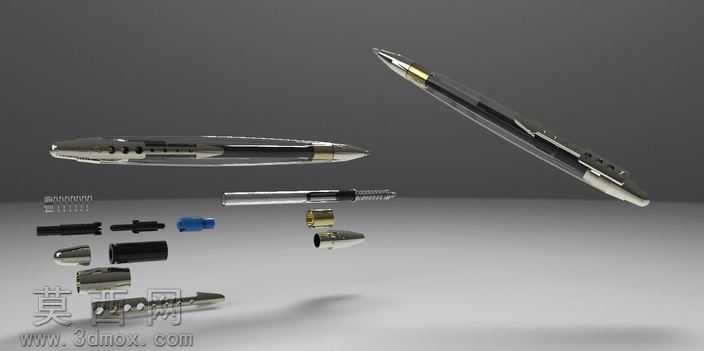

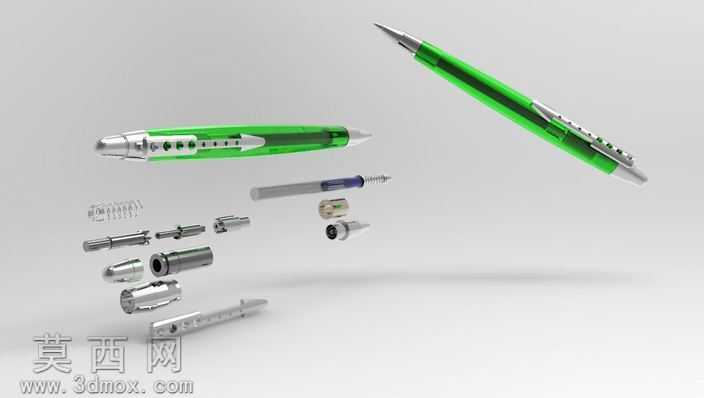

本作品为按动式多色圆珠笔的全组件三维建模成果，完整还原了笔具从外到内的全部结构细节，建模过程严格遵循真实按动圆珠笔的装配逻辑与尺寸比例，对每一个零件的形态、配合关系都做了精准还原。建模阶段首先从整体功能逻辑出发，拆分出笔身外管、按动顶帽、笔夹、复位弹簧、多色笔芯储纳内管、分色切换滑块、笔尖金属头、笔芯限位套、尾端封盖等独立零件，针对每一个零件的特征做分步建模：笔身外管采用半透明墨绿色塑料质感设计，建模时先绘制外轮廓旋转曲面，再做壁厚抽壳处理，预留出笔夹安装槽、按动滑槽的位置，边缘做圆角过渡处理还原真实注塑件的顺滑质感；按动顶帽部分还原了多色切换的档位凸点结构，每一个凸点的位置、高度都经过校准，保证虚拟装配后可以实现按动切换笔芯的动作逻辑；金属笔尖部分采用金属材质建模，先做锥形外轮廓旋转，再加工出笔芯伸出的中心通孔，表面做金属光泽的质感处理，还原电镀金属件的亮面效果。内部结构部分重点还原了按动复位的弹簧结构，弹簧采用螺旋扫描特征建模，螺距、线径、自然长度都匹配真实圆珠笔弹簧参数，装配后可模拟压缩复位的动作逻辑；多色笔芯的内储墨管、笔头金属珠头都做了独立建模，不同颜色的笔芯通过材质颜色做区分，对应按动顶帽的不同档位。渲染阶段针对不同零件赋予对应材质：半透明笔身采用略带磨砂质感的半透明塑料材质，调整透光率与折射参数还原透明塑料笔杆的通透感；金属笔夹、笔尖、弹簧采用不同粗糙度的金属材质，笔夹做亮面镀铬质感，弹簧做哑光不锈钢质感，内部塑料零件分别赋予对应颜色的哑光塑料材质，还原不同塑料配件的色彩差异。整体装配严格按照真实产品的组装顺序做配合约束，所有零件之间无干涉，可清晰展示按动圆珠笔的内部运作逻辑，完整呈现了日常书写文具内部的精巧机械结构，将看似简单的按动笔内部的分色切换机构、复位弹簧结构、笔芯固定结构都做了清晰的可视化呈现，能够直观展现这类小型日用文具的结构设计巧思。
