不锈钢双螺栓强力喉箍紧固夹具

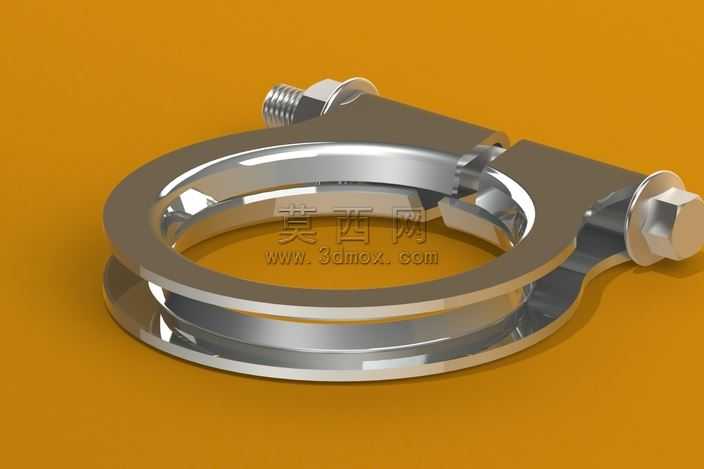

本作品为双螺栓式不锈钢喉箍紧固夹具三维模型，建模过程严格遵循机械加工工艺逻辑，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体构建。首先对环形箍带进行参数化草绘，精准控制箍带的双层叠合结构厚度、内圈圆弧曲率与开口处的弯折过渡特征，保证箍带内圈可与待夹持管件外壁形成完整贴合面，建模时对箍带边缘做了微小倒圆角处理，还原真实五金件的去毛刺工艺特征。其次对两侧的紧固螺栓、六角螺母与连接耳座进行单独零件建模，螺栓部分还原了外螺纹的标准牙型参数，螺母部分做了六角面的倒角与端面防滑纹理细节，连接耳座与箍带的衔接处采用圆角过渡建模，还原冲压折弯工艺的应力释放结构特征。装配阶段严格按照实际装配逻辑添加配合约束，箍带的开合自由度、螺栓与耳座的同轴配合、螺母与螺栓的螺旋配合均按照真实机械运动关系设置，可模拟实际拧紧过程中箍带收缩抱紧的运动状态。材质渲染阶段采用抛光不锈钢材质球，调整金属粗糙度参数至0.15、反射率至0.85，还原304不锈钢五金件的亮面金属质感，对螺栓与螺母的棱角处做了轻微磨损质感处理，避免渲染效果过于失真；场景搭建采用暖橙色纯色背景，搭配三点布光方案，主光源从侧上方45度照射突出金属的高光轮廓，辅光源补光弱化暗部死黑，顶光勾勒箍带的双层结构边缘，最终渲染图清晰呈现夹具的整体结构与金属质感。设计思路上，该夹具针对大管径管路的紧固需求设计，相比单螺栓喉箍拥有更强的锁紧力，双层箍带结构可提升整体抗拉强度，避免紧固过程中箍带变形断裂，两侧对称螺栓设计可保证锁紧时受力均匀，不会出现单侧偏压导致的密封不严问题，模型所有尺寸均参考市面通用强力喉箍的行业标准设定，可直接用于工装设计选型参考、管路装配模拟演示等场景。
