GT2同步带轮多规格传动组件

项目分类:通用机械零部件 发布时间:2024-07-22 ID:758151
  • GT2同步带轮多规格传动组件
  • GT2同步带轮多规格传动组件

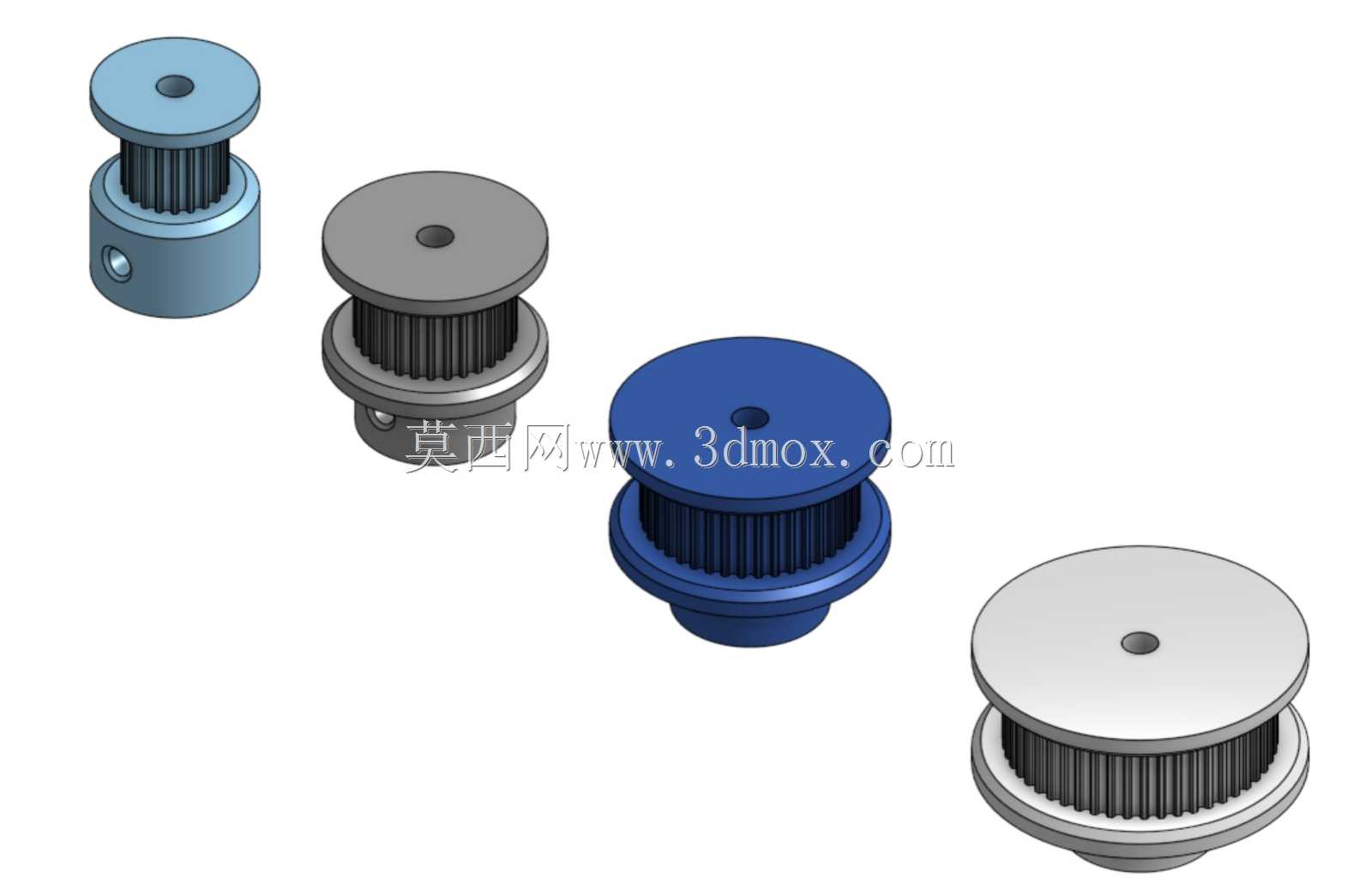

  这套GT2同步带轮组件覆盖20齿、30齿、40齿、50齿四种常用齿数规格,适配节距2mm的GT2同步齿形带,配套带轮设计适配10mm带宽的传动皮带,是小型精密传动场景里应用极广的动力传递零件。在桌面级数控设备、小型3D打印运动轴、轻型分拣输送模组、实验室小型自动化工位、 hobby 级机械臂关节传动这类对传动间隙、定位精度有要求的场景中,这类带轮几乎是标配传动元件。不同于普通平带轮依靠摩擦力传动的形式,GT2齿形带轮通过轮齿和皮带齿槽的精准啮合传递扭矩,运行过程中不会出现打滑丢步的问题,传动比可以保持恒定,在需要精准位置控制的开环步进传动系统里,能有效避免运动轴定位偏差累积。

  从结构设计来看,几款不同齿数的带轮都采用了双侧挡边的经典结构,挡边的内径略大于带轮齿顶圆直径,高出齿面的挡边可以在皮带运行出现小幅窜动时限制皮带的轴向位移,避免皮带从轮体侧边滑脱,尤其是在传动轴存在微小平行度误差、设备运行有小幅振动的工况下,双侧挡边的容错能力远高于无挡边的光面带轮。轮体中心加工有标准轴孔,侧面预留了m3规格的紧定螺钉安装位,实际装配时可以搭配m3内六角紧定螺钉和对应锁紧螺母,将带轮牢牢固定在电机输出轴或者从动转轴上,紧定螺钉的顶紧位置可以对准轴上的平面位,进一步杜绝带轮和转轴之间出现相对转动打滑的情况。

  不同齿数的带轮对应不同的传动比搭配,设计选型时可以根据动力端电机的额定转速、从动端需要的输出转速和扭矩来组合配对:小齿数带轮一般安装在步进电机或者伺服电机的输出端作为主动轮,大齿数带轮安装在从动负载轴上,既可以实现减速增扭的效果,也可以通过齿数配比调整运动轴的脉冲当量,让控制系统的运动精度匹配设计需求。比如在小型直线滑台的传动结构里,主动轮装在电机轴,从动轮固定在滑台端部的张紧座上,两个带轮之间套上闭环GT2同步带,皮带和滑台的运动拖板固定连接,电机转动时就可以带动拖板沿导轨做精准直线运动。

  建模过程中轮齿部分严格按照GT2带轮的齿形参数绘制,齿槽的轮廓、齿距的累积误差都做了对应约束,装配模拟时可以和标准GT2皮带完成无干涉啮合,不会出现齿形错位、卡滞的问题。轮体的安装边界也做了充分考量:不同齿数的带轮外径随齿数增加对应增大,20齿小带轮的径向占用空间最小,适合安装在设备内部空间局促的电机输出端;50齿大带轮的外径更大,对应的包角更大,皮带和轮齿的啮合齿数更多,能传递的额定扭矩也更高,适合负载稍大的从动轴端。带轮的总宽度和10mm带宽匹配,挡边之间的内宽略大于皮带宽度,既可以给皮带留出小幅游动的间隙,也不会因为间隙过大导致皮带运行时出现跑偏折叠的问题。

  实际装配调试时,只需要将带轮套入对应直径的转轴,调整带轮的轴向位置,让主从动两个带轮的端面处于同一平面,保证皮带安装后不会出现偏磨,再拧紧侧面的紧定螺钉即可完成固定。如果后期使用中出现皮带张紧力不足的情况,也可以通过调整从动轮的中心距来张紧皮带,不需要额外复杂的张紧结构。整套带轮的结构简洁,没有多余的复杂特征,加工时既可以采用铝合金切削加工,也可以通过注塑成型批量生产,不同材质的方案可以对应不同负载等级的使用需求,在轻型自动化设备的传动系统设计里,这类标准化带轮可以大幅缩短传动部分的设计周期,不需要从零开始绘制齿形和轮体结构,直接调用即可完成整机组装的干涉校验和运动模拟。
