机器人手动工具快换安装基座结构

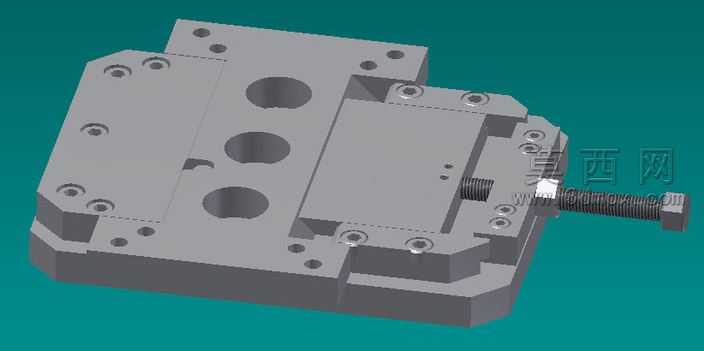

该三维模型采用Autodesk Inventor完成参数化建模，整体为金属机加工质感的工装基座结构，建模过程严格遵循机械加工工艺逻辑，对每一处安装孔位、定位槽、螺纹结构都做了精确的尺寸约束，保证模型可直接对接生产加工的尺寸校验需求。渲染阶段采用哑光金属材质模拟45号钢调质后的表面质感，搭配深青色背景突出结构轮廓，对基座上的沉头孔、螺纹通孔、定位销孔都做了倒角与边缘光影处理，还原真实机加工零件的细节特征，锁紧螺杆部分单独做了发黑处理的材质区分，清晰展现手动操作的功能部件位置。结构设计上，整体基座分为固定底板与滑动载台两部分，固定底板上预留三组成品字形排布的大尺寸通孔，用于基座整体在机器人末端或工作站台架上的固定安装，底板边缘均匀布置沉头螺丝孔用于盖板的封装固定；滑动载台通过内嵌的导轨结构与底板实现精准滑动配合，载台表面预留多组定位螺孔用于不同规格工具端的安装固定，侧方伸出的梯形螺纹螺杆配合端部的六角拧动头，可通过手动旋转实现载台的锁紧与松开，完成工具的快速更换操作，无需额外气动或液压动力源，适配小批量、多频次换产的手动作业场景。设计思路围绕手动工具快换的核心需求展开，摒弃复杂的动力驱动结构，全部采用纯机械结构实现可靠锁紧，所有孔位均做了避让设计，避免安装工具时出现干涉问题，滑动接触面预留了合理的公差间隙，既保证滑动顺畅无卡滞，又能控制锁紧后的定位精度，满足机器人末端工具更换后的重复定位要求，整体结构紧凑，安装维护便捷，可直接作为小型机器人工作站手动快换工装的设计参考。
