带双轴调节机构的卫星天线定位装置

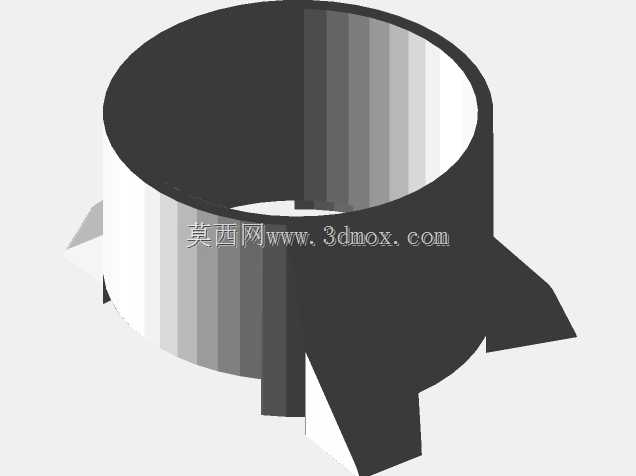

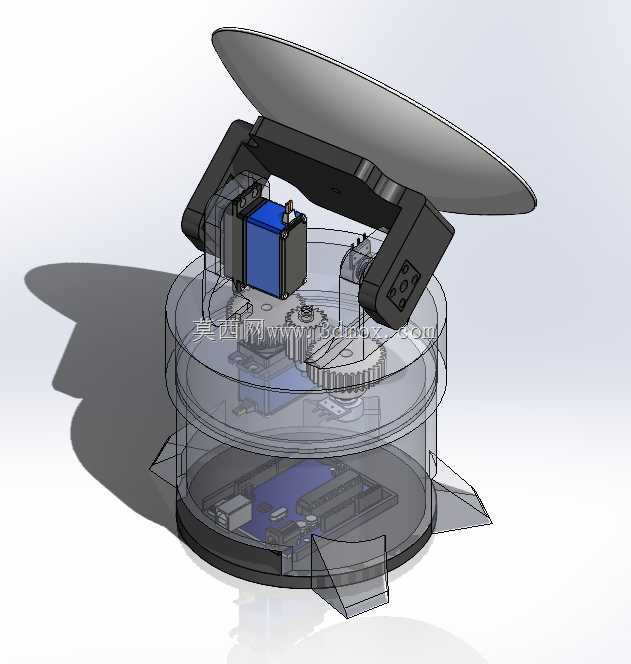

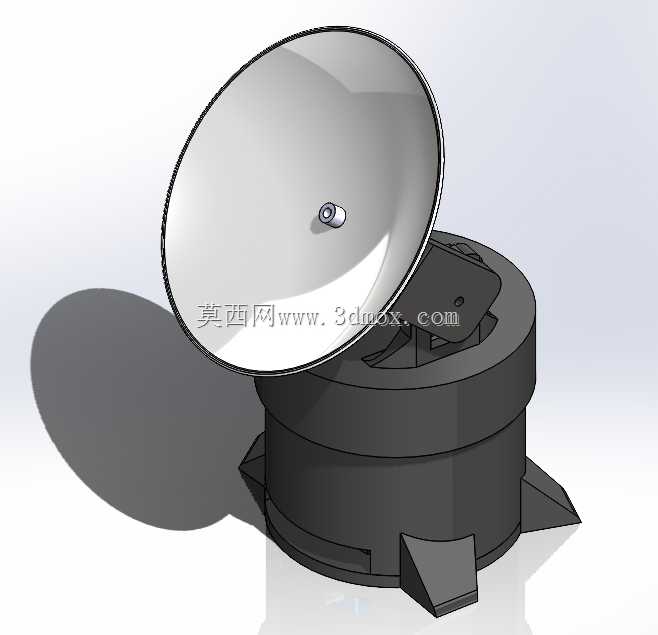

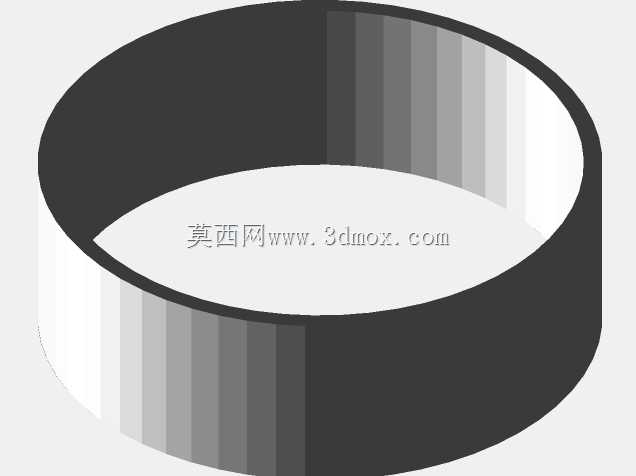

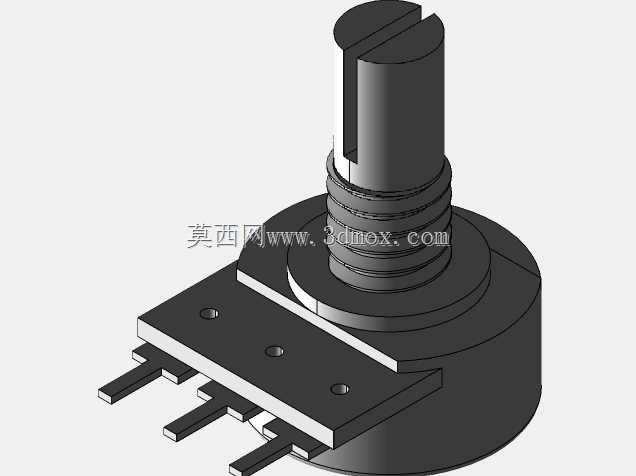

　　这套天线定位装置主要面向固定站点、应急通信车、野外临时观测点的卫星通信天线姿态调节需求，区别于传统手动调节的天线支架，它可以通过电控系统完成方位角、俯仰角的连续精准调整，无需操作人员爬高手动拧动锁紧螺栓，尤其适合无人值守站点、需要持续跟踪低轨卫星的通信场景，也可适配小型射电观测天线、气象接收天线的姿态控制需求。从结构组成来看，装置分为底部回转基座、中部俯仰支撑、上部天线安装面三个核心部分，底部采用三脚支撑结构，三个支脚向外延伸出安装耳板，每个耳板预留螺栓过孔，可直接固定在混凝土基础、车载平台顶面或者预制金属支架上，安装时需要保证基座安装面的水平度误差控制在2°以内，避免后续回转过程中出现俯仰角度偏差累积。基座内部集成回转支承结构，

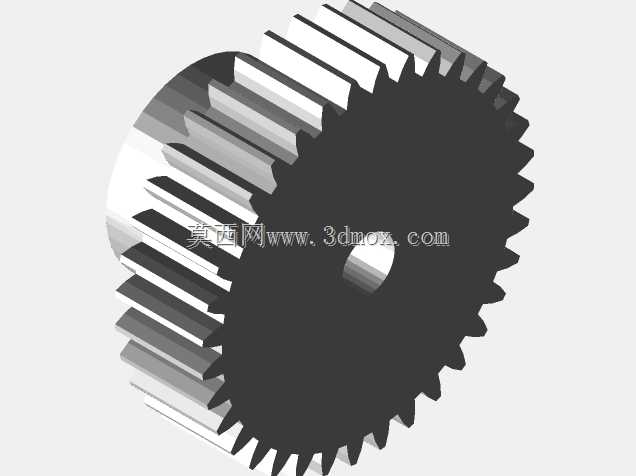

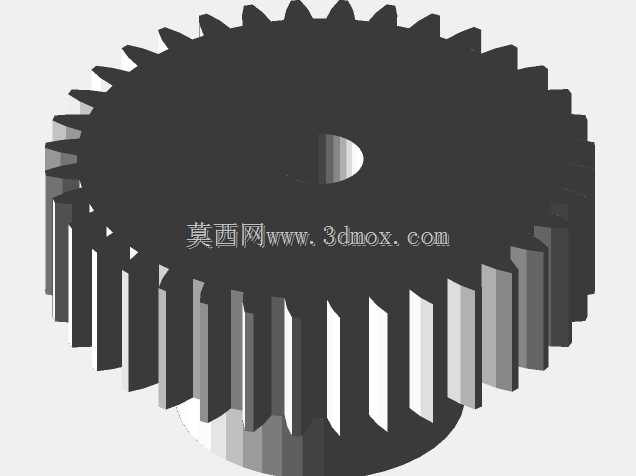

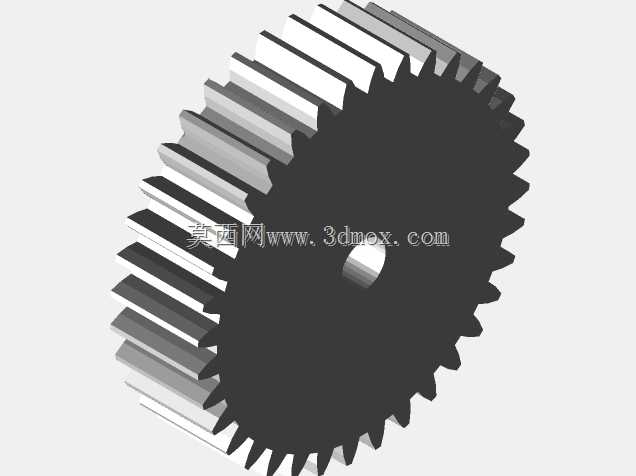

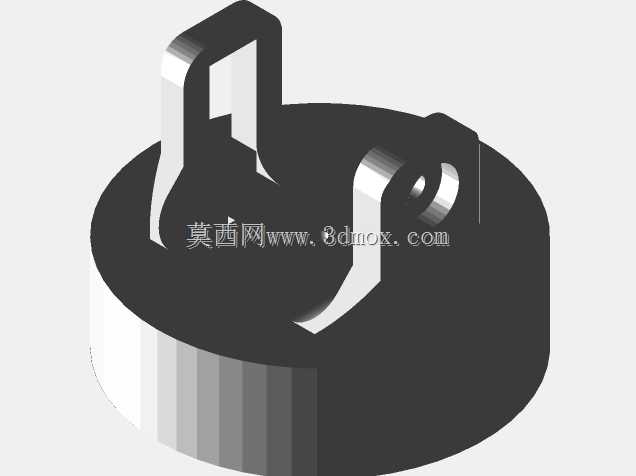

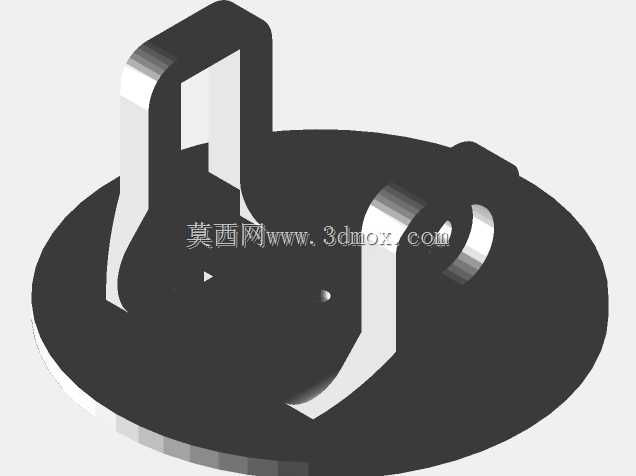

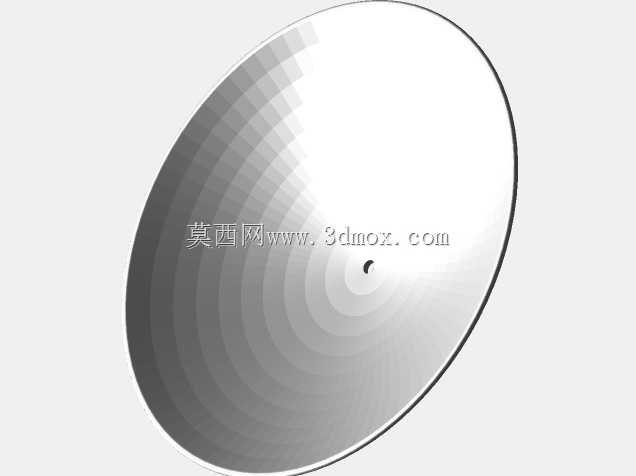

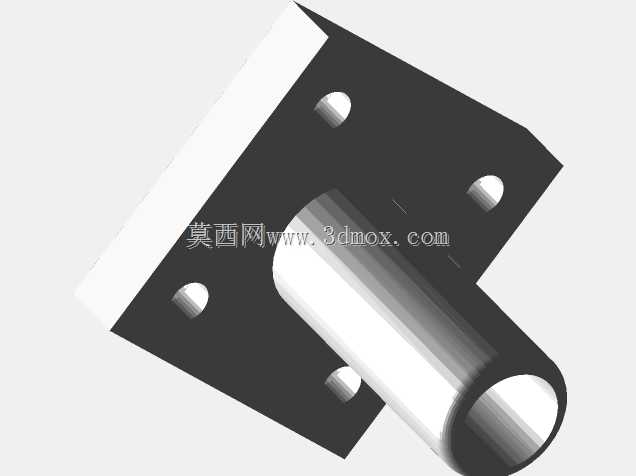

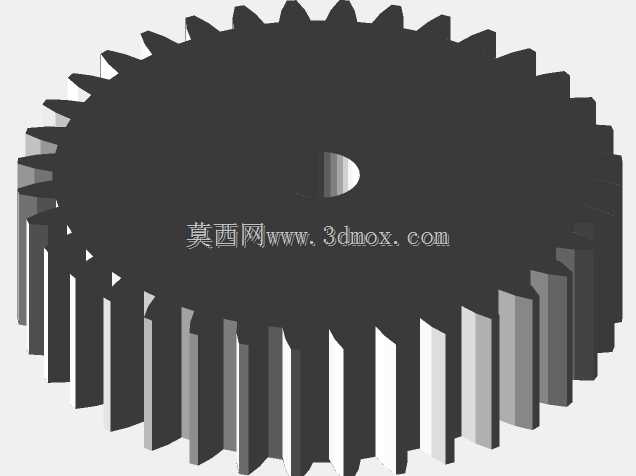

　　也就是行业内常说的转盘轴承，可实现0-360°连续方位回转，回转驱动采用蜗轮蜗杆减速结构，自带自锁特性，当驱动电机断电时，不会因为天线受风载荷作用出现方位滑移，省去了额外的电磁刹车机构，也降低了待机状态下的功耗。中部俯仰支撑采用双侧板铰接结构，天线反射面的背部安装架通过铰接轴与两侧支撑板连接，俯仰调节范围覆盖0-90°，可满足从水平指向到天顶指向的全角度调节需求，俯仰驱动同样采用蜗轮蜗杆结构，与方位驱动形成独立的双轴控制体系，两个轴的运动互不干涉，控制逻辑上可以实现单轴点动、双轴联动跟踪两种模式。上部天线安装面采用标准的螺孔阵列布局，适配常见的0.6-1.2m口径抛物面天线的背部安装孔位，安装面与反射面背部之间预留了15mm的间隙，

　　可容纳高频头馈线的走线空间，避免调节过程中馈线被结构件挤压磨损。设计过程中重点考虑了户外工况的防护需求，基座外壳采用拼接式密封结构，所有接缝处都预留密封胶条安装槽，驱动电机、控制电路板都布置在密封腔体内，可抵御雨水、沙尘侵入，满足IP65防护等级要求，能够在-30℃到60℃的环境温度范围内正常工作。结构受力方面，针对户外常见的风载荷做了专项校核，当风速达到12级时，装置可保持锁紧状态不出现结构变形，正常工作状态下可抵御8级风带来的载荷冲击，不会出现角度偏移。走线设计上，基座中心预留了穿线孔，所有动力线、信号线都从中心孔进入设备内部，避免走线外露被老化或者外力破坏，铰接轴位置采用空心轴设计，俯仰部分的馈线和控制线可从空心轴内部穿过，

　　调节过程中不会出现线缆拉扯的问题。控制层面预留了标准的串口通信接口，可接入上位机系统，根据卫星轨道参数自动计算角度调整量，实现天线的自动对准和跟踪，也可搭配手动控制盒，在现场调试阶段进行手动角度微调。整套装置的结构件大部分采用铝合金材质，在保证结构强度的前提下降低整体重量，三个支脚的受力部位做了加厚处理，避免安装紧固时出现应力变形，回转和俯仰的铰接位置都采用自润滑轴承，长期使用无需频繁加注润滑脂，降低后期维护成本。安装边界上，装置整体最大回转直径为420mm，底部安装孔的分布圆直径为380mm，安装时需要在基座周边预留至少100mm的操作空间，方便接线和调试作业，天线安装面的中心高度距离底部安装面为280mm，搭配1m口径天线时，整体重心高度控制在400mm以内，保证车载使用时的稳定性，不会因为车辆行驶过程中的颠簸出现倾覆风险。
