TT直流电机立式安装固定支架结构

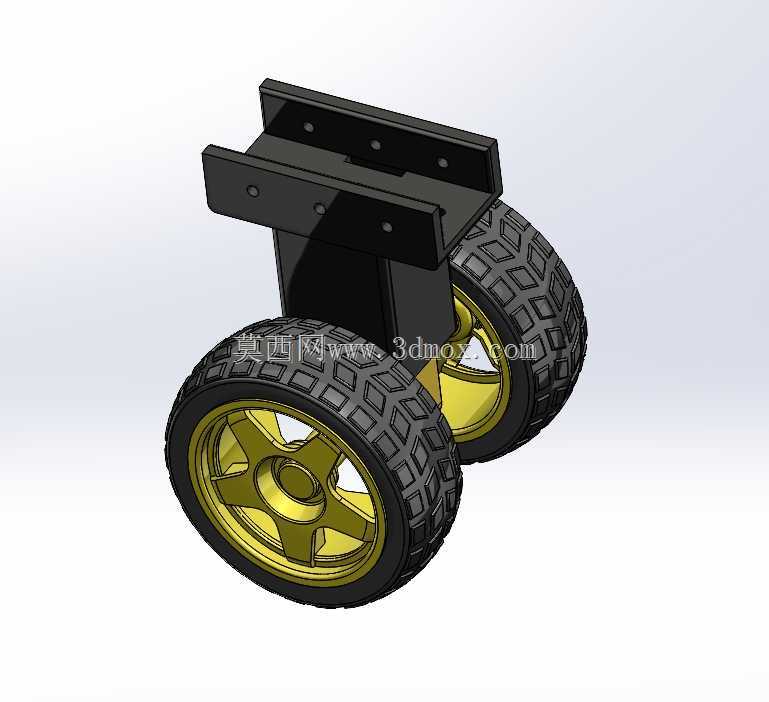

　　在小型自动化传动装置、教学实验平台、桌面级智能小车以及小型输送模组的搭建过程中，TT减速直流电机的固定安装一直是结构设计环节里容易被忽略但直接影响传动稳定性的部分。这款立式安装支架正是针对这类小尺寸齿轮减速直流电机的安装需求设计，解决了常规卧式安装占用横向空间大、电机输出轴定位精度不足、运行时易产生共振偏移的问题。从实际应用场景来看，这类支架常被用于桌面级小型传送带的驱动端固定、智能循迹小车的动力模块安装、教学用机械结构实训平台的动力源固定，以及小型物料分拣装置的驱动单元定位，能够在有限的安装空间内完成电机的垂直方向固定，让电机输出轴的朝向与安装基面保持垂直，适配需要垂直动力输出的传动结构。

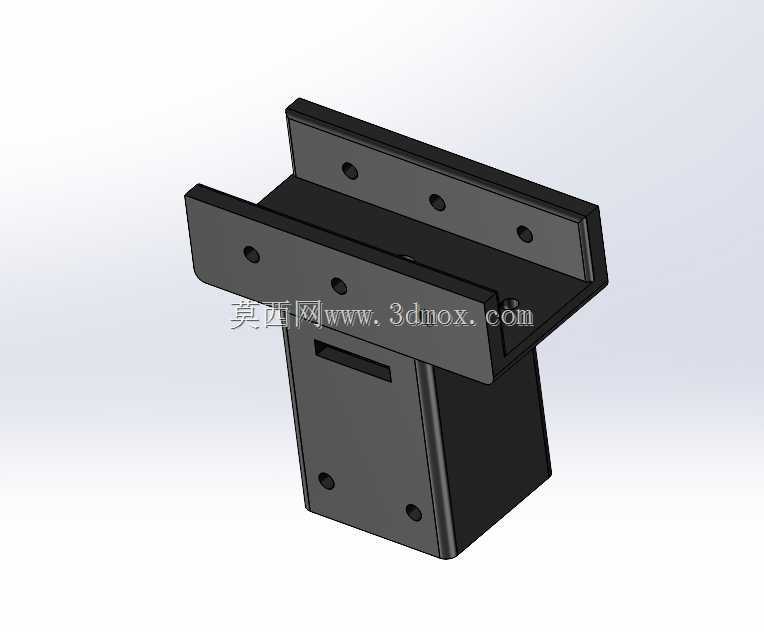

　　从功能特性上看，这款支架采用一体式折弯成型的结构设计，下部为适配TT电机外形的围合式容纳腔，能够将电机主体完全嵌入腔体内部，限制电机在运行过程中的径向窜动，避免电机因齿轮啮合受力产生的本体晃动。上部延伸出的双侧安装翼板上预留了统一规格的安装孔，所有安装孔的孔径均为3mm，能够直接适配市面上常规的M3螺丝规格，不需要二次扩孔或者修改孔位，无论是固定在铝型材框架上、亚克力安装板上还是3D打印的结构基板上，都能直接对位安装。支架的安装翼板采用双侧对称布局，相比单侧固定的支架结构，受力更加均匀，当电机带载启动或者正反转切换时，不会因为单侧受力产生安装面翘曲的问题，能够有效降低齿轮啮合过程中的偏载磨损，延长电机前端齿轮的使用寿命。

　　在设计思路上，这款支架充分考虑了TT电机的实际外形公差，下部容纳腔的内壁尺寸预留了合理的装配间隙，既不会因为尺寸过紧导致电机装入困难，也不会因为间隙过大导致电机在腔体内产生晃动。安装翼板的折弯角度经过精准校核，保证翼板的安装平面与下部腔体的电机定位面保持严格的垂直关系，当支架通过翼板固定在安装基面后，电机的输出轴轴线能够与安装基面保持垂直，避免输出轴倾斜导致的齿轮传动卡滞、皮带传动跑偏等问题。支架底部也预留了对应的固定孔位，除了通过上部翼板进行吊装或者侧装之外，也可以通过底部孔位将支架直接固定在水平基面上，实现正装的立式安装需求，适配不同的设备布局要求。

　　从安装边界与尺寸适配的角度来说，这款支架的整体外形紧凑，下部腔体的尺寸完全匹配常规TT黄色齿轮减速直流电机的本体尺寸，不需要对电机本体进行任何修改就可以直接装入。上部翼板的孔位间距按照通用小型设备的安装孔距标准设计，两个翼板上的孔位对称分布，孔中心距经过标准化设计，能够与常见的2020铝型材槽位、标准小型安装板的孔位直接匹配。安装时只需要将电机从支架下方嵌入腔体，通过侧面或者底部的螺丝将电机本体与支架锁紧，再通过上部翼板的孔位将整个支架组件固定到设备的对应位置即可，整个装配过程不需要复杂的调校，能够大幅缩短小型设备的组装调试周期。在实际使用中，这种立式安装结构能够有效节省设备的横向安装空间，让动力单元的布局更加紧凑，尤其适合安装空间受限的桌面级小型设备，同时支架的刚性结构能够吸收电机运行时产生的高频振动，降低设备运行时的噪音，提升传动系统的整体稳定性。
