V型四缸发动机曲轴结构设计方案

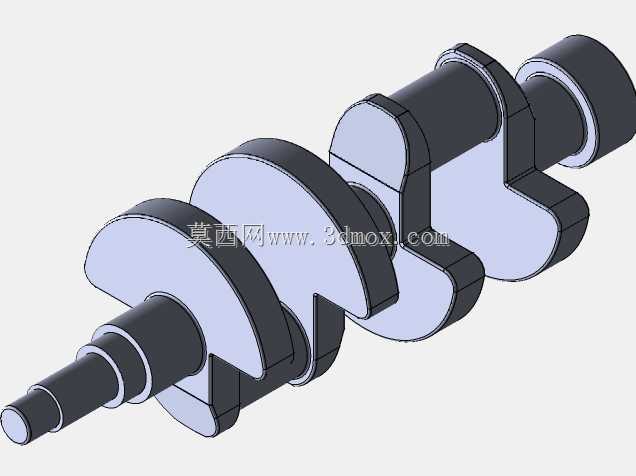

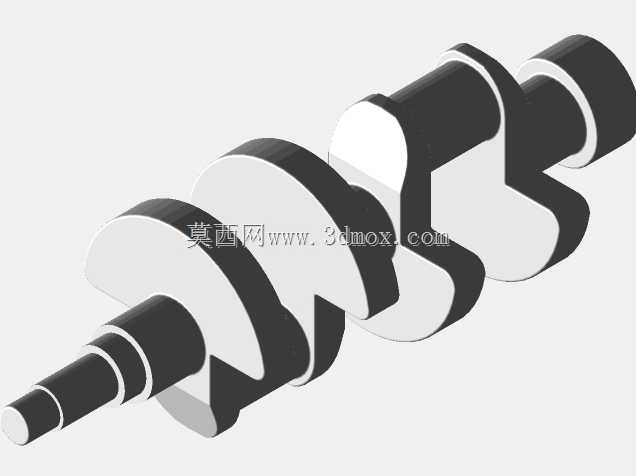

　　在小排量动力设备的开发场景中，V型四缸布局的内燃机一直是紧凑型动力单元的优选方案，而曲轴作为内燃机核心的动力输出部件，其结构设计直接决定了整机的运转平顺性、动力输出效率与服役寿命。这款曲轴的整体轴向总长控制在94.7mm，属于小排量紧凑型动力配套的尺寸规格，适配缸体夹角为90度的V4发动机布局，四个曲柄销按照V型缸的点火间隔做相位偏移，能够抵消大部分二阶往复惯性力，降低整机运转时的振动幅值。从结构细节来看，曲轴的主轴颈与曲柄销的过渡位置均做了圆角强化处理，避免应力集中导致的疲劳断裂，这也是高转速动力部件设计中必须考量的细节——毕竟内燃机运转时曲轴要承受活塞连杆传递的周期性爆发压力，圆角处的应力集中系数如果过高，

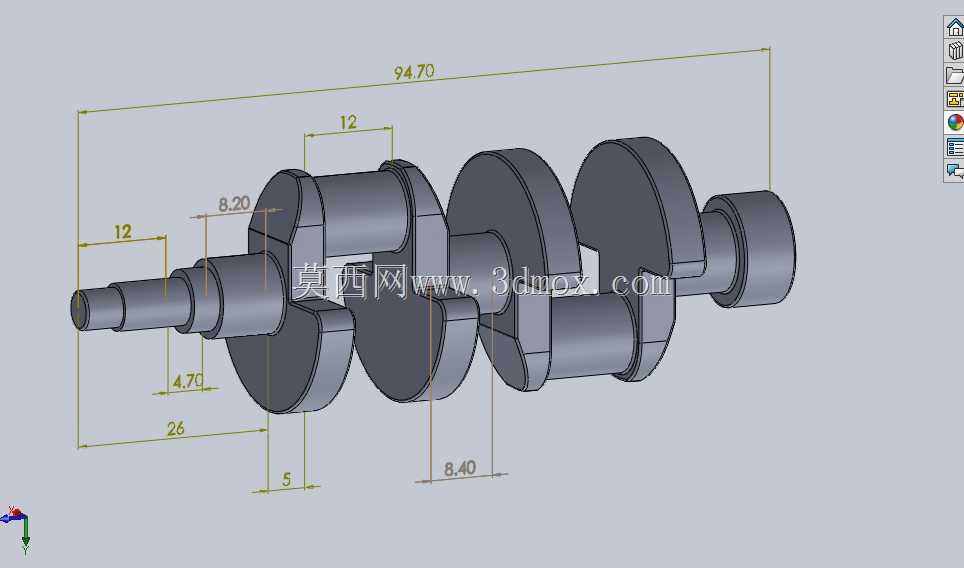

　　很容易在交变载荷下出现裂纹。曲轴的输入端轴段长度为26mm，直径匹配常规的正时齿轮、机油泵驱动齿轮的安装孔径，轴段上预留的12mm宽度定位轴肩，能够直接限制驱动齿轮的轴向窜动，不需要额外加装定位套，减少装配时的零件数量。输出端的轴段结构适配飞轮与离合器总成的安装，轴端的中心孔既可以作为加工时的定位基准，也能在后期装配时作为同轴度校验的基准面。曲柄臂的厚度控制在8.4mm，平衡块的轮廓按照偏心质量的配平需求做了异形切削，在保证配平精度的前提下尽可能降低曲轴自身的转动惯量，让发动机的油门响应速度更快，同时减少曲轴旋转时的搅油阻力，提升动力传递效率。设计过程中，首先要根据V4发动机的缸心距、活塞行程确定曲柄销的偏心距，

　　也就是曲轴的回转半径，这款曲轴的曲柄销偏心距对应的活塞行程能够满足小排量高转速动力的输出需求，曲柄销直径8.2mm、宽度12mm的尺寸，能够匹配对应的连杆大头轴瓦，保证轴瓦的比压在材料允许的范围内，避免高负荷下出现轴瓦烧蚀的问题。主轴颈直径4.7mm的尺寸设计，兼顾了轴颈的刚度与曲轴箱的紧凑性，轴颈表面的粗糙度要求控制在Ra0.8以内，减少运转时的摩擦损耗，同时保证润滑油膜的稳定形成。安装边界方面，这款曲轴的三个主轴颈位置分别对应V4发动机缸体上的三个主轴承座，轴向定位设置在中间主轴颈位置，能够平衡曲轴受热膨胀时的双向伸长量，避免热态下出现轴卡滞的问题。润滑油道的走向沿着主轴颈、曲柄臂内部斜向打通到曲柄销表面，

　　能够在压力润滑系统中持续为连杆轴瓦供给压力机油，保证摩擦副的润滑可靠。在实际应用场景中，这类小尺寸V4曲轴既可以适配小型摩托艇、轻型全地形车的动力单元，也能作为小型通用发电机组、便携作业动力设备的核心部件，相比直列四缸曲轴，V型布局的曲轴轴向尺寸更短，能够让整机的横向布置更紧凑，适配更多安装空间受限的动力配套场景。建模过程中对所有配合面的尺寸公差都做了对应标注，比如主轴颈与主轴承孔的配合间隙、曲柄销与连杆大头孔的配合间隙，都按照内燃机设计的常规公差带做了预留，同时对曲轴的动平衡精度等级做了G2.5的要求，适配最高每分钟上万转的运转工况，避免高转速下振动过大导致的轴承过早磨损、密封件失效等问题。另外，曲轴两端的密封轴段尺寸也匹配常规的骨架油封规格，不需要定制特殊密封件，降低后期的维护成本。
