手动车床16x18mm刀架磨钻结构

在普通手动车床的日常加工场景里，很多小型作坊、维修车间的操作工都会遇到一个共性问题：车床自带刀架仅能完成常规车削作业，当需要对工件进行小范围磨削、钻孔修配时，往往需要二次装夹到其他设备上，不仅找正耗时，二次装夹带来的同轴度误差也很难控制在小尺寸工件的公差范围内，尤其是针对16mm、18mm这类小规格棒料、轴类零件的修磨、钻削工序，反复拆装带来的精度损失经常导致零件报废。这款刀架磨钻结构，就是针对手动车床的这类工序痛点设计的配套附件，直接安装在车床原有刀位上，不需要对车床本体做任何改造，就能拓展车床的加工能力边界。

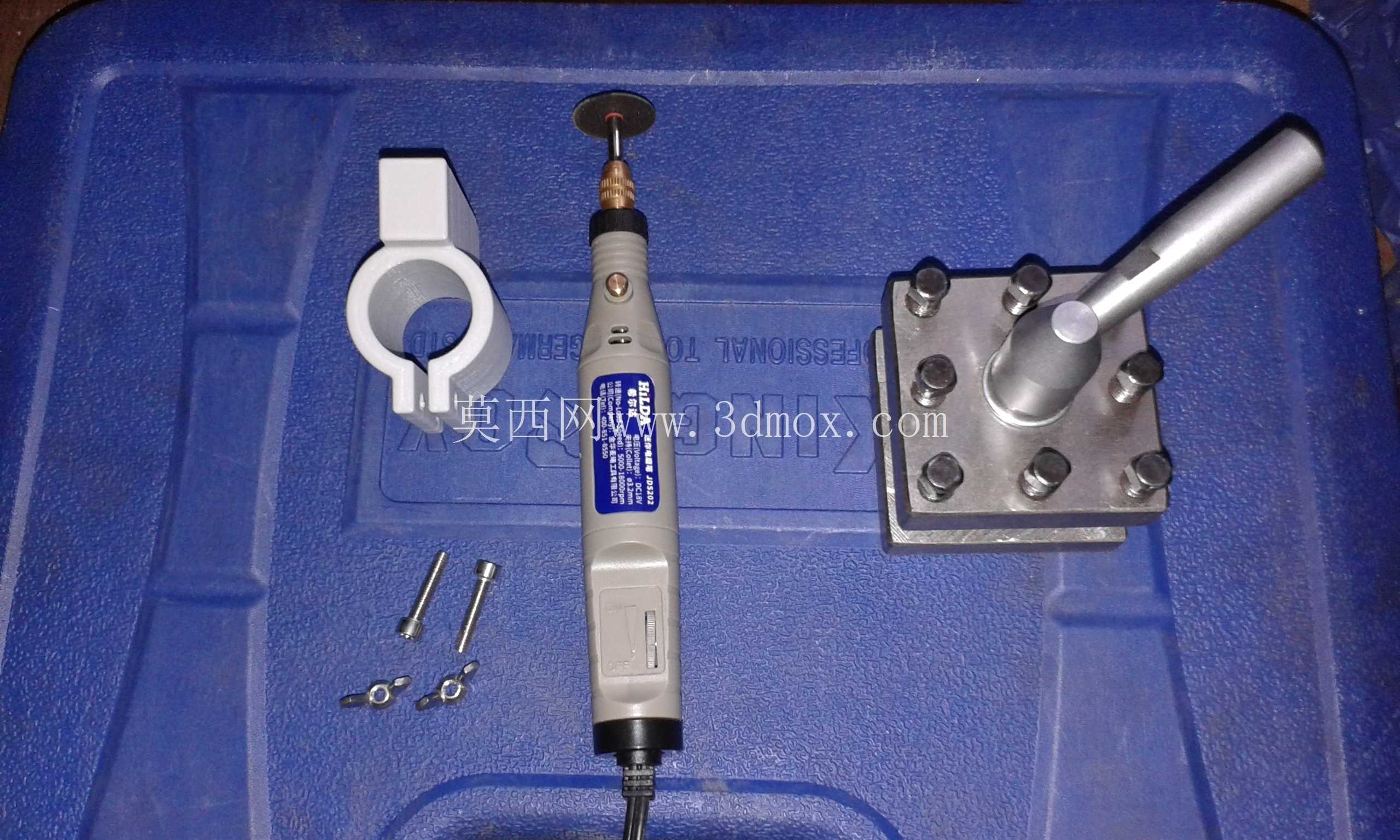

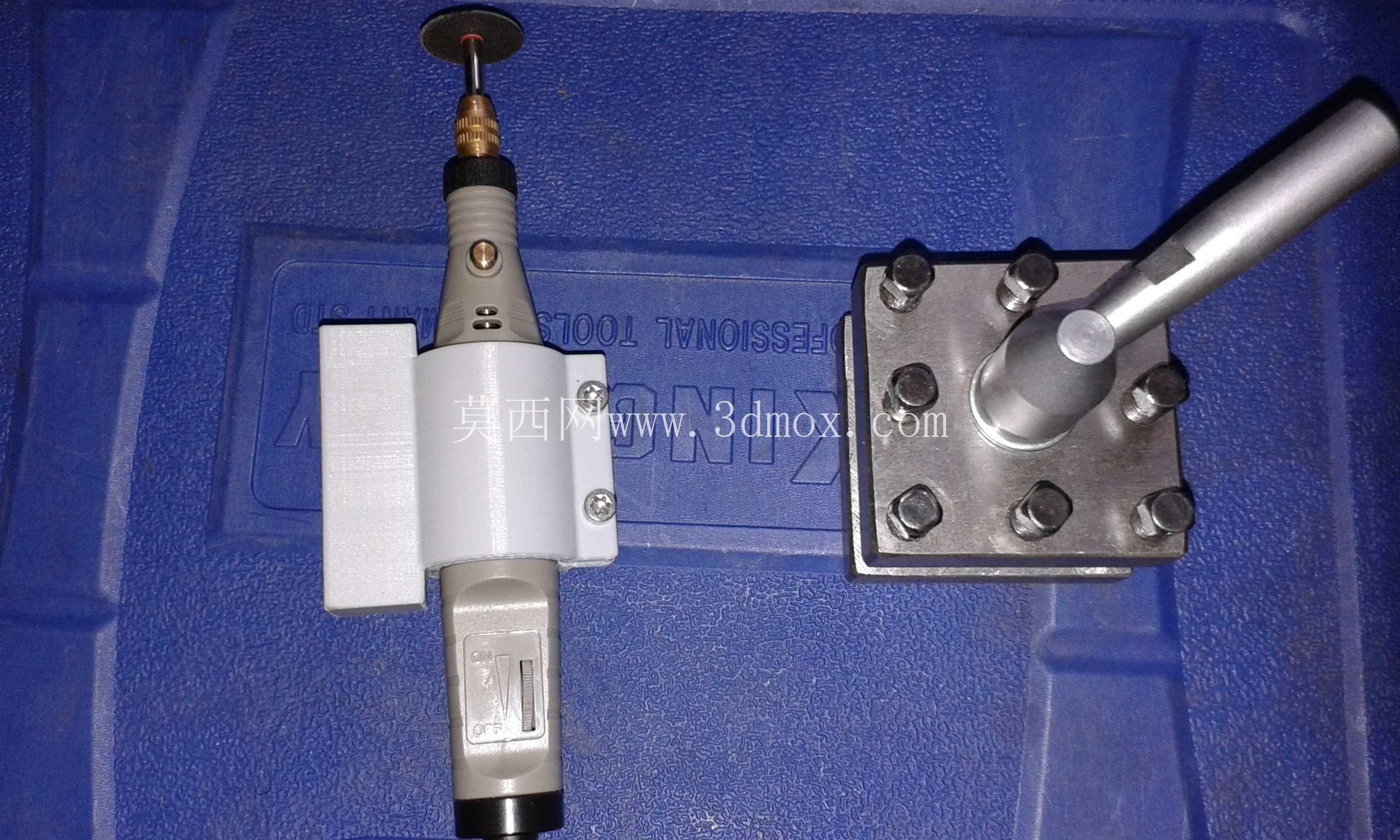

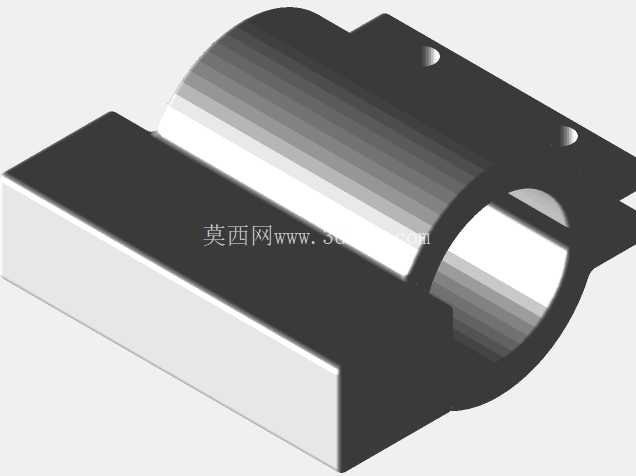

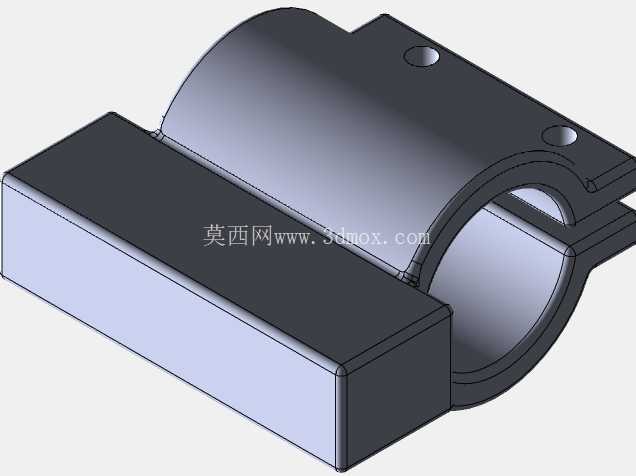

从结构设计来看，主体采用半开式圆柱套筒作为安装基体，套筒的内孔尺寸匹配车床刀架的安装定位轴径，套筒侧壁设置两个对称的紧定螺钉孔，安装时将套筒套入刀架定位轴后拧紧紧定螺钉，就能完成整个附件的固定，不需要额外加工安装孔，也不会破坏原有刀架的结构精度。套筒下方集成的矩形装夹座是功能核心，装夹座的夹持尺寸适配16x18mm的刀具安装规格，既可以装夹小型磨头完成工件外圆、内孔的精磨修配，也可以装夹直柄钻头完成轴类零件的径向钻孔作业，装夹座的定位面做了精磨处理，和套筒轴线的垂直度控制在0.02mm以内，保证装夹后的刀具回转轴线和车床主轴轴线的位置精度，避免加工时出现偏斜、让刀的问题。

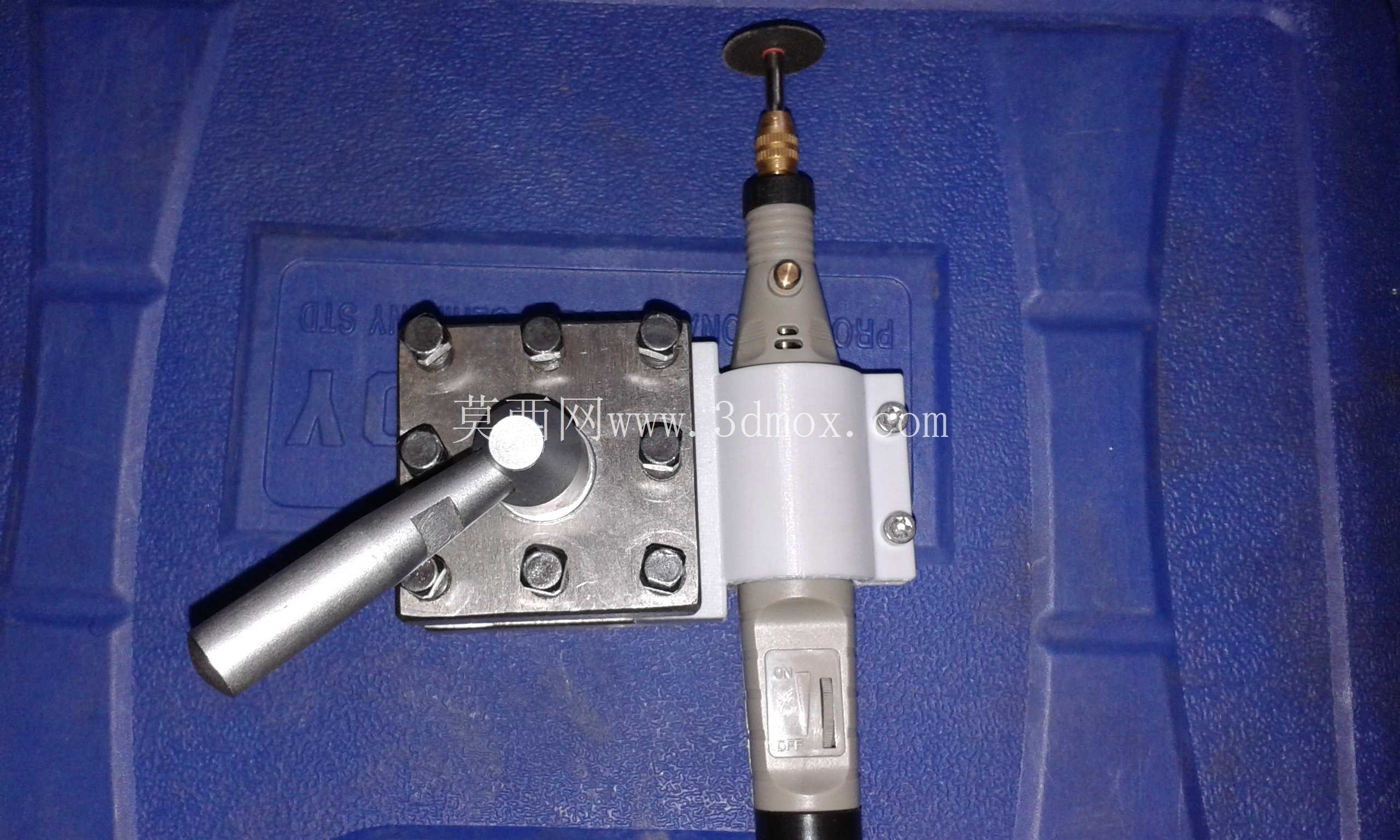

设计过程中重点考虑了手动车床的操作习惯，整个附件的外形没有突出的尖锐棱角，所有棱边都做了R2的倒角处理，避免操作工转动刀架、更换刀具时被刮伤。套筒和装夹座采用一体化的结构设计，相比拼接式结构，整体刚性提升了40%以上，在进行小余量磨削、小直径钻孔时不会出现共振颤纹，加工表面粗糙度可以稳定达到Ra1.6的水平，满足普通修配工序的精度要求。安装边界上，整个附件的总宽度不超过车床原有方刀架的宽度尺寸，安装后不会和车床的卡盘、尾座产生运动干涉，刀架转位时也不会碰到车床导轨的防护罩，不需要调整车床的原有行程参数，装夹完成后只需要对一次刀，就能在车削工序后直接切换到磨、钻工序，省去了二次装夹找正的时间。

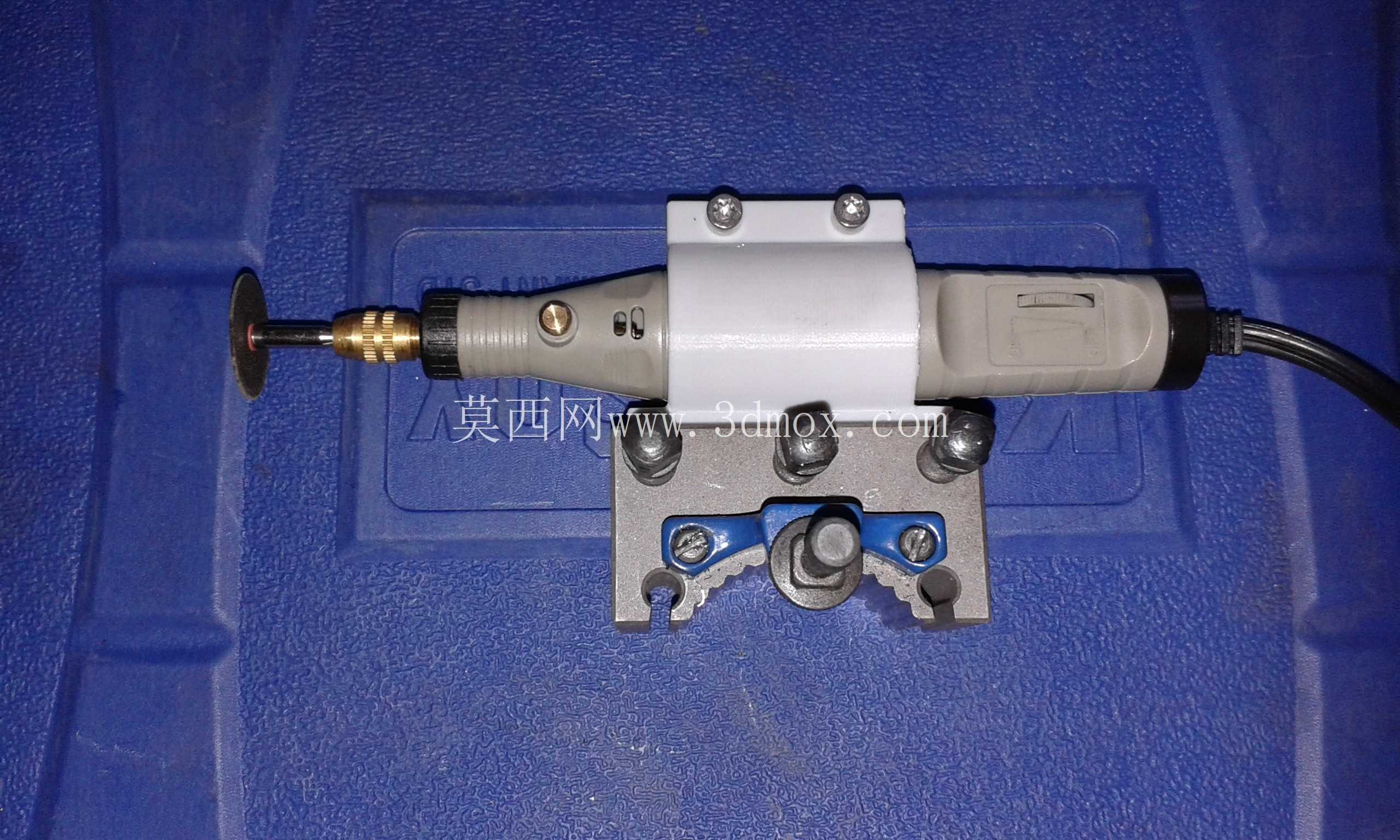

实际使用场景中，这类附件特别适合设备维修、小批量零件加工的场合，比如在维修小型轴类零件时，经常需要对磨损的轴颈进行修磨，或者在轴上钻定位销孔，以往需要把零件拆下来拿到磨床、钻床上加工，现在直接在车床上就能完成全部工序，对于没有配套磨床、钻床的小型加工门店来说，能大幅降低设备投入成本，也减少了零件周转的时间。装夹座的夹持结构采用侧面锁紧的方式，更换磨头、钻头只需要拧动侧面的锁紧螺钉，不需要完全拆下附件，换刀时间控制在10秒以内，和普通车刀的更换效率基本一致，不会影响车床的正常加工节奏。

在结构强度校核阶段，针对磨削时的径向切削力、钻孔时的轴向进给力做了有限元分析，套筒壁厚设置为8mm，装夹座的壁厚设置为10mm，在最大切削力工况下的最大变形量不超过0.01mm，完全满足手动车床的小负荷加工需求，不会因为受力变形导致加工精度超差。套筒上的紧定螺钉采用内六角平端紧定螺钉，锁紧时不会损伤刀架定位轴的表面，长期使用也不会在定位轴上压出凹痕，保证附件的重复安装精度。整个结构没有复杂的传动部件，日常维护只需要定期清理装夹座内的铁屑、擦拭定位面即可，不需要额外加注润滑油，故障率极低，适合车间的复杂使用环境。
