带减重孔结构的圆柱传动齿轮三维设计

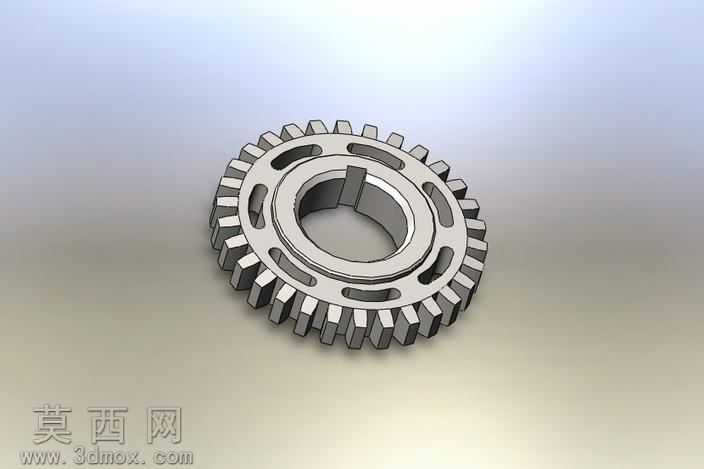

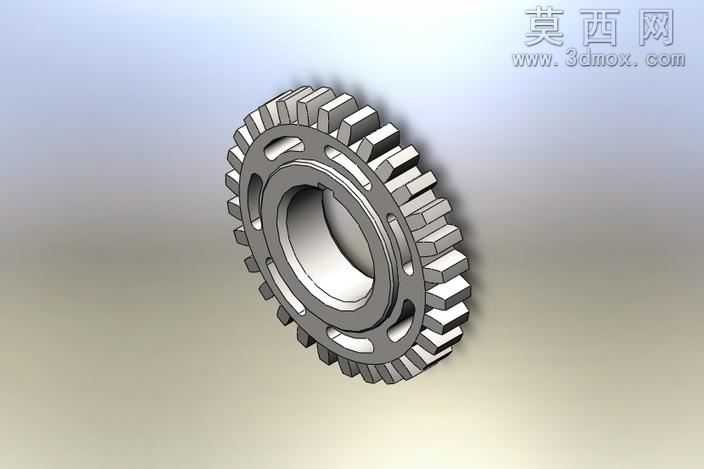

本作品为圆柱传动齿轮的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先以齿轮啮合原理为基础，通过参数化公式驱动渐开线齿廓的精准生成，严格遵循标准圆柱齿轮的齿形参数规范，保证齿距、齿厚、齿顶高、齿根高的尺寸精度，确保后续啮合传动时的运动平稳性与载荷传递效率。建模过程中先绘制齿轮的基准旋转截面，通过凸台拉伸生成齿轮的基体轮坯，随后通过阵列命令完成全部轮齿的均匀排布，保证每个轮齿的位置精度与几何一致性。针对齿轮的轻量化与结构强度平衡需求，在轮辐位置设计了均匀分布的长圆形减重通孔，在不削弱轮体整体结构刚度的前提下，有效降低齿轮自身重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能。中心轴孔部分按照标准安装配合尺寸设计，预留了合理的公差配合余量，轴孔与轮辐之间设置了过渡加强结构，避免应力集中导致的轮体开裂问题。齿面与轮体的过渡区域做了圆角处理，优化应力分布路径，提升齿轮的抗疲劳使用寿命。渲染阶段采用金属材质模拟真实钢制齿轮的质感，调整材质的粗糙度、反光度参数还原机加工金属表面的哑光金属效果，通过环境光与定向光源的搭配，清晰呈现轮齿的立体轮廓、减重孔的结构细节以及轮体各部分的衔接过渡，让模型的结构特征直观可辨。整体设计兼顾了齿轮的传动功能需求、结构强度需求与轻量化需求，可用于机械传动结构的装配验证、运动仿真演示以及相关机械设计的教学参考场景，能够直观展示圆柱传动齿轮的典型结构特征与设计要点。
