树莓派5B适配带冷却风扇HAT外壳

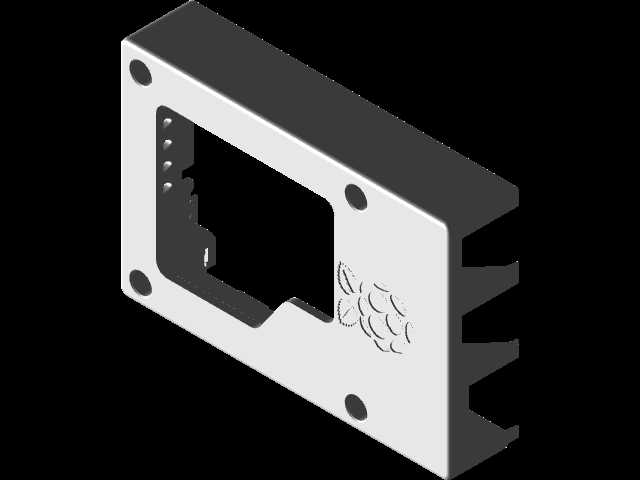

　　这款适配树莓派5B的带冷却风扇HAT外壳，主要面向嵌入式开发、小型边缘计算节点搭建、桌面级智能硬件DIY等场景使用，能够为核心开发板提供物理防护与主动散热双重支撑，解决开发板长时间高负载运行时的积热问题，同时避免外接线路拉扯、环境落灰、意外磕碰对板载元件造成的损伤。从实际使用场景来看，这类外壳常应用在小型智能家居控制中枢、轻量化本地服务器、工业现场简易数据采集终端、学生电子设计竞赛作品封装等场景，相比裸板部署，加装外壳后设备可直接固定在墙面、设备仓内部、桌面支架上，无需额外做绝缘防护处理，适配常规的M2.5安装孔位，可兼容多数标准开发板固定支架的安装尺寸。

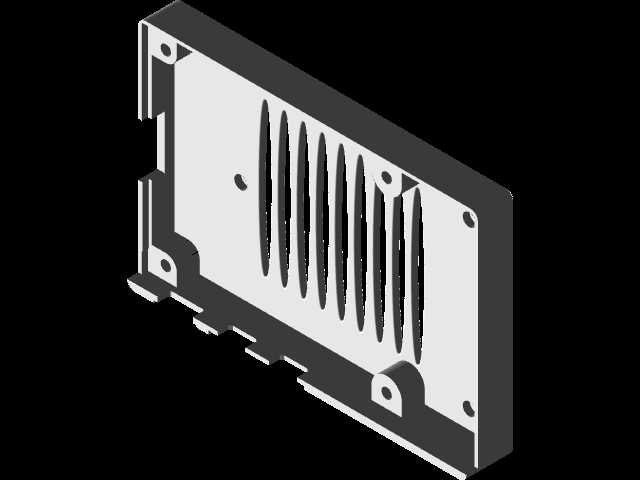

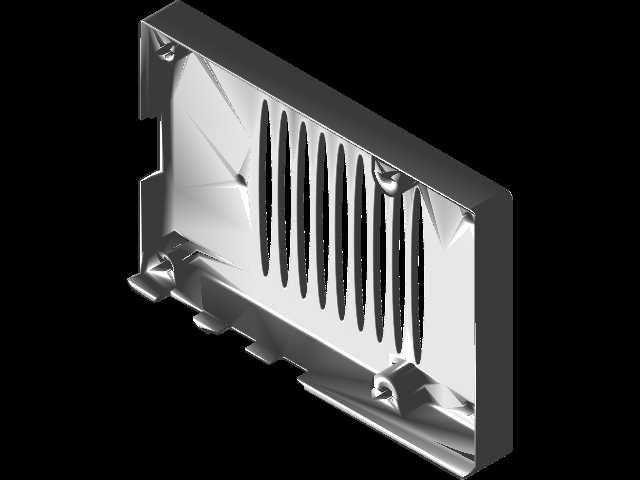

　　设计过程中优先考虑了散热风道的合理性，外壳预留的风扇安装位完全匹配常规树莓派HAT规格的冷却风扇，风道走向顺着板载主控芯片、内存芯片、电源管理芯片的排布方向设计，冷风从外壳一端的进风栅导入，直接吹过核心发热元件表面后，从另一端的出风槽排出，避免热风在壳体内循环积热，经过实际装机测试，在CPU持续满负载运行状态下，核心温度相比无外壳裸板被动散热可降低18-22摄氏度，能有效避免高温导致的主频降频问题，保障设备持续稳定运行。外壳的上下壳体采用卡扣式配合结构，无需额外使用螺丝固定上下盖，拆装时仅需掰开侧边卡扣即可打开壳体，方便后续更换散热硅脂、调整接线、扩展外接模块，壳体侧边预留了所有树莓派5B原生接口的对位开口，包括Type-C供电口、双Micro HDMI接口、USB3.0/USB2.0接口、千兆网口、CSI摄像头接口、DSI显示接口的位置都做了精准避让，安装后所有接口可正常插拔使用，不会出现接口被壳体遮挡、插头无法完全插入的问题。

　　安装边界方面，壳体内部预留的空间刚好容纳树莓派5B主板加标准厚度HAT风扇的组合，主板与壳体内壁之间保留了1.2mm的安全间隙，避免壳体挤压板载贴片元件导致的短路风险，风扇安装位预留了2mm的沉台，可兼容厚度从6mm到10mm的标准40mm规格散热风扇，风扇供电线可顺着壳体内壁的走线槽延伸到主板针脚位置，不会被上下盖夹线导致线路破损。外壳的边角全部做了R2的圆角处理，没有尖锐棱角，日常拿取拆装时不会划伤手部，壳体表面做了细微的防滑纹理处理，打印完成后无需额外打磨即可直接使用，适配PLA、PETG等常规FDM3D打印材料，打印时无需添加支撑结构，所有结构均为自支撑设计，可有效降低打印难度与材料损耗。针对实际使用中可能出现的线路拉扯问题，壳体在GPIO接口位置预留了理线卡位，外接扩展模块的排线可卡在卡位处，避免外力直接拉扯针脚导致的焊盘脱落问题，壳体底部预留了4个标准M2.5铜柱安装位，可直接固定铜柱支撑主板，主板固定后不会出现上下窜动的情况，即使设备受到轻微震动，主板与壳体之间也不会发生相对位移，保障接口连接的稳定性。

　　从结构强度来看，壳体侧壁厚度设置为1.8mm，在常规PLA材料打印填充率20%的情况下，即可提供足够的抗挤压能力，日常堆叠放置、桌面意外滑落（高度不超过70cm）时不会出现壳体开裂、主板损伤的问题，壳体表面的进风栅条宽度设置为1.5mm，间隙为3mm，既可以保证足够的进风量，又能阻挡直径较大的杂物、昆虫进入壳体内部，避免造成板卡短路。针对不同使用场景的安装需求，壳体背部预留了两个挂墙孔位，可直接使用自攻螺丝将外壳固定在墙面、设备机柜内壁上，也可搭配尼龙扎带穿过孔位将设备绑定在型材支架、管道旁，适配多种现场安装条件，无需额外定制安装支架。
