FS-10电动削笔机替换维修齿轮组结构

　　日常办公与学生文具场景中，电动削笔机是高频使用的小型电动文具，其内部传动核心为塑料齿轮组，长期使用后受材料老化、氧化、持续啮合磨损影响，原有塑料齿轮易出现齿形崩缺、啮合间隙过大、传动打滑等问题，直接导致设备无法正常进笔、削切动力不足，多数用户遇到这类故障会直接丢弃整机，造成不必要的资源浪费，针对服役年限较长的FS-10型电动削笔机开发的替换齿轮组，可直接替换原有老化失效的塑料齿轮，恢复设备的正常传动功能，让老旧设备重新投入使用。

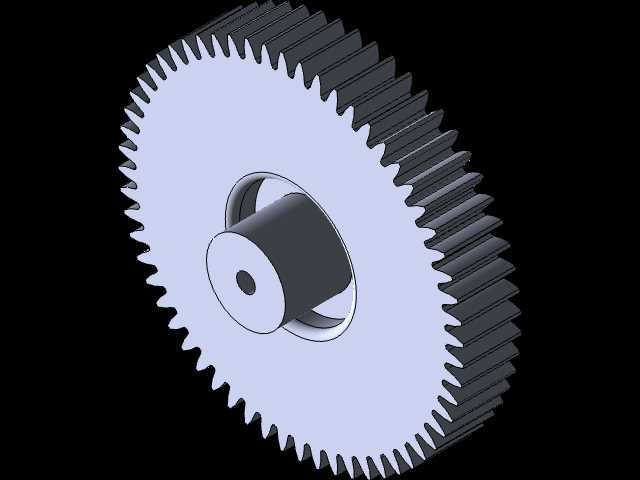

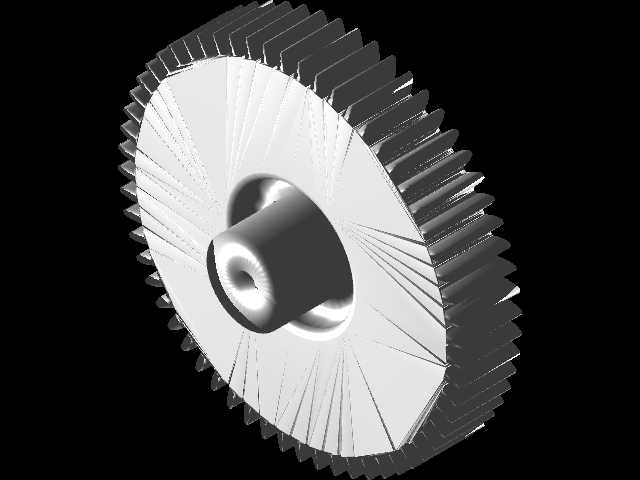

　　从实际使用场景来看，这类小型电动文具的传动负载并不大，削切铅笔时的峰值扭矩主要集中在进笔辊与刀架的联动环节，原有齿轮采用普通ABS塑料注塑成型，在长期存放与使用过程中，受环境温湿度变化、润滑油干涸、啮合应力持续作用，塑料材质会逐步脆化，齿根位置易出现应力集中裂纹，最终导致断齿失效。本次设计的替换齿轮组，首先匹配原有齿轮的所有安装边界参数，齿形参数完全复刻原有齿轮的模数、压力角、齿数、齿宽，确保与设备内部其余传动件的啮合精度完全一致，不需要对设备原有结构做任何打磨、裁切改动，可直接原位安装替换。

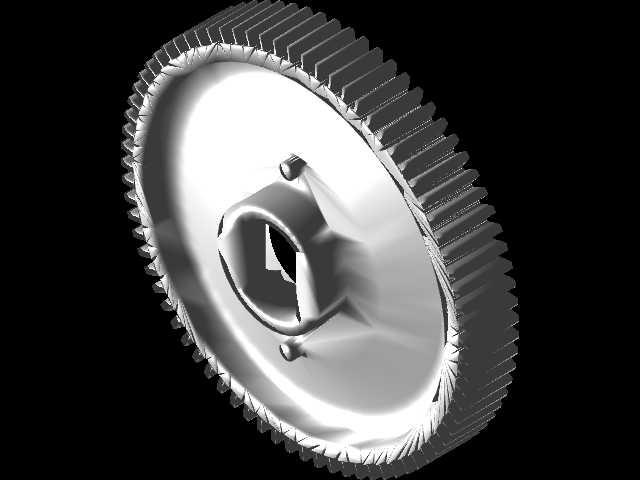

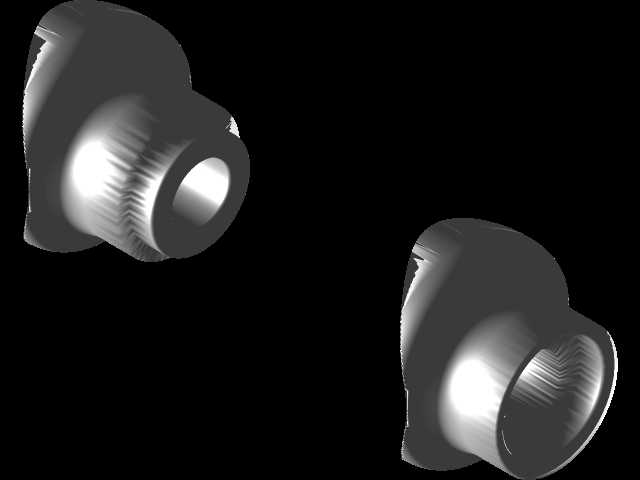

　　在结构设计层面，齿轮的轮毂部分做了针对性优化，原有塑料齿轮的轮毂与轴配合位置为光孔紧配，长期受扭转力作用易出现轴孔磨损打滑，本次设计的齿轮轴孔位置增加了周向定位卡槽，可与传动轴上的定位凸台完全卡合，消除轴与孔之间的相对转动间隙，避免长期使用后出现孔位磨损失效。齿轮的齿根位置做了小圆角过渡处理，降低齿根处的应力集中系数，相比原有直角齿根的注塑齿轮，可承受更大的瞬时冲击扭矩，即使削笔过程中出现铅笔芯卡滞的情况，也不会轻易出现断齿问题。

　　安装边界方面，齿轮的轴向定位尺寸完全匹配原有设备的卡槽位置，齿顶圆直径、分度圆直径与原有齿轮保持完全一致，安装后齿轮副的中心距与原厂设计值偏差控制在0.02mm以内，确保啮合间隙处于合理范围，既不会因为间隙过大出现传动异响、跳齿问题，也不会因为间隙过小导致啮合阻力过大，增加电机负载、缩短电池或电源适配器的使用寿命。齿轮的端面与相邻结构件的间隙预留0.1mm的安全距离，避免安装后出现端面摩擦、运转卡滞的问题。

　　从传动功能来看，该齿轮组承担电机输出轴到刀架组件、进笔辊组件的动力分流传输作用，大传动比的齿轮组将电机的高转速低扭矩输出转换为刀架切削所需的低转速高扭矩输出，同时通过齿轮组的定比传动，保证进笔辊的送进速度与刀架的切削转速匹配，避免出现进笔过快导致铅笔削切过尖断芯、或是进笔过慢导致削切效率低下的问题。齿轮的齿面做了光滑过渡处理，啮合时的接触面积均匀，运转过程中传动平稳，不会出现明显的振动与异响，使用体验与原厂全新齿轮保持一致。

　　在实际维修替换过程中，只需要拆开电动削笔机的机身外壳，取下老化失效的旧齿轮，将新齿轮组按照原有啮合顺序依次装入对应轴位，确认所有齿轮转动顺畅无卡滞之后，再装回机身外壳即可完成维修，不需要额外的粘接、加固操作，普通用户借助简单的螺丝刀工具即可完成全部替换流程，维修成本远低于更换全新整机，也能减少电子废弃物的产生，适配长期使用后出现传动故障的FS-10型号电动削笔机，解决老旧设备因齿轮老化导致的各类传动失效问题。
