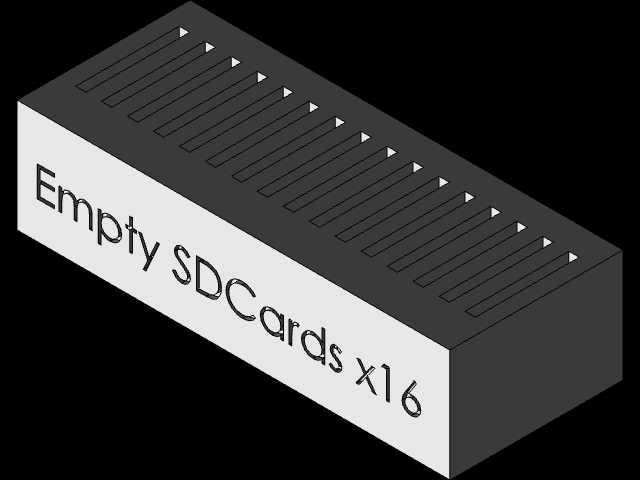

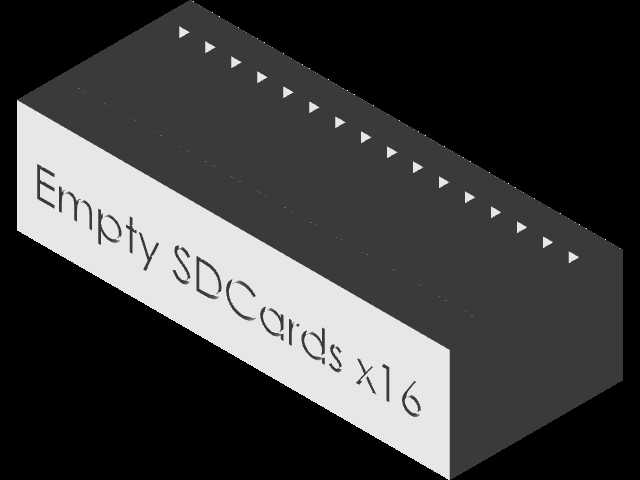

十六插槽微型SD卡存储固定卡座结构

　　在嵌入式开发板配套存储扩展、工业数据采集终端本地存储、小型工控设备固件存储等场景中，多卡槽SD卡固定结构是解决多存储介质集中部署、快速插拔更换的核心配套部件，这款16插槽的微型SD卡夹，正是针对高密度存储扩展需求设计的固定承载结构。从实际使用场景来看，这类多卡槽卡座常应用在多通道数据记录设备中，比如工业现场的多回路温度采集终端、嵌入式集群存储节点、小型网络存储扩展模块，需要同时搭载多张Micro SD卡实现分通道数据存储、冗余备份或者不同任务分区存储，单卡槽结构无法满足这类高密度部署需求，而这款16槽结构可以在极小的空间内完成16张微型SD卡的定位与固定，大幅压缩存储模块的占用空间。

　　从功能特性上看，该卡座采用分层排布的插槽设计，每个插槽对应独立的卡体定位槽，插拔时不会出现相邻卡槽卡体干涉的问题，插槽入口处做了导向倒角处理，SD卡插入时可以顺着倒角滑入定位位置，避免插卡时卡体偏斜刮伤金手指，也能减少反复插拔对卡座本身的磨损。卡座的每个插槽位置都预留了对应PCB焊盘的避让空间，在实际装配时，可以直接将卡座焊接在主控电路板上，每个插槽的引脚位置与标准Micro SD卡座引脚定义完全匹配，不需要额外做转接设计，降低了配套电路的设计难度。卡座侧边设计了统一的卡扣固定结构，当所有SD卡插入到位后，侧边的压条可以同时锁定所有卡体，避免设备在振动环境下出现卡体松脱、接触不良的问题，这一点在车载数据记录、工业现场移动采集设备这类存在持续振动的使用场景中尤为重要，普通无锁结构的卡座在长时间振动后容易出现卡体弹出、存储中断的问题，带整体压条锁定的结构可以有效规避这类故障。

　　在设计思路上，这款卡座优先考虑了空间利用率，16个插槽采用双排对称排布，整体外形呈规整的长方体结构，没有多余的外凸结构，安装时可以直接贴装在PCB板表面，安装边界与标准2.5英寸硬盘的安装孔位部分兼容，在做设备结构设计时，可以直接借用现有硬盘位的安装空间部署该存储模块，不需要重新开模设计专属安装位。卡座的壁厚控制在1.2mm，既保证了整体结构强度，在反复插拔受力时不会出现插槽开裂变形，又尽可能压缩了自身的厚度占用，整体堆叠高度控制在8mm以内，对于薄型嵌入式设备的内部空间适配非常友好。每个插槽的内部都设计了弹性卡舌结构，插入SD卡时卡舌会自动卡入SD卡侧边的锁止缺口，拔出时只需要向内按压卡体，卡舌就会自动解锁弹出卡体，操作手感和标准单卡SD卡座保持一致，不需要额外的解锁操作，运维人员更换存储卡时不需要特殊工具，直接用指尖按压即可完成插拔，适合现场快速维护的场景。

　　从安装边界来看，卡座的底部定位柱间距为42mm，对应PCB板上的定位孔孔径设计为1.8mm，焊接时定位柱可以先插入PCB定位孔完成预固定，避免过波峰焊时卡座出现偏移，保证每个插槽的引脚与PCB焊盘精准对齐。卡座的四周预留了0.5mm的装配间隙，在装入设备外壳时，不会因为外壳的注塑公差出现装配卡滞的问题，插槽入口与设备外壳的插卡口对齐公差控制在±0.2mm以内，SD卡从外壳插卡口插入时可以直接对准插槽，不会出现卡体顶在卡座端面的问题。另外，卡座的材质选用耐高温的工程塑料，可以耐受波峰焊时的260℃高温，焊接过程中不会出现插槽变形、导向结构软化塌陷的问题，适合批量SMT贴片加工的生产工艺，不需要手工焊接装配，能够有效降低批量生产时的装配成本。在实际选型使用时，需要注意该卡座适配的是标准厚度1mm的Micro SD卡，对于带加厚外壳的工业级宽温SD卡，需要提前核对插槽的内部厚度尺寸，避免出现卡体无法插到底的问题，同时在布线时，每个插槽的信号线长度差需要控制在5mil以内，保证高速存储时的信号稳定性，避免出现读写速率下降或者存储识别失败的问题。
