树莓派3/4/5代机箱显示屏固定安装支架

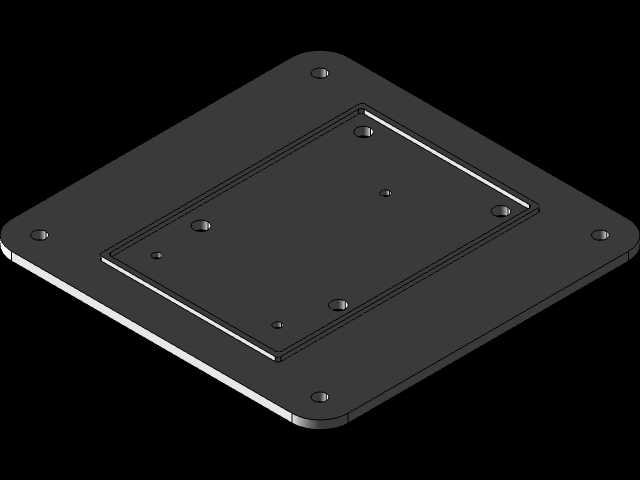

　　既可以避免安装时刮伤显示屏排线，也能抵消加工公差带来的装配卡滞问题。支架的外围均匀分布了多个贯穿安装孔，这些孔位的位置同时匹配树莓派3、4、5代三款主板的标准安装孔距，也对应常规迷你机箱的内部固定柱位置，不需要额外打孔改造机箱，就可以直接将支架固定在机箱内部的预设安装位上，同时支架上对应显示屏排线、主板供电线、HDMI接线的位置都预留了足够的走线间隙，不会出现线材被支架挤压导致接触不良或者线皮破损的情况。从安装边界来看，支架整体厚度控制在较薄的区间，安装后不会过多占用机箱内部的有限空间，给主板散热片、散热风扇预留了足够的对流间隙，不会因为加装显示屏支架阻挡散热风道；嵌合槽的深度经过匹配设计，显示屏嵌入后表面和支架上表面基本齐平，在嵌入式开发、小型工控终端搭建、桌面迷你计算节点部署的场景里，树莓派作为通用小型计算核心，常需要搭配小型显示屏做本地状态显示、参数调试或者人机交互界面，而常规的树莓派机箱大多仅预留主板安装位，显示屏要么外置摆放占用桌面空间，要么临时固定存在接线拉扯、移位松动的隐患，这款安装支架就是为解决树莓派3、4、5代机型搭配显示屏的机箱内集成固定需求设计的。从结构设计来看，支架整体采用平板式承载结构，主体承载面做了下沉式的显示屏嵌合槽，槽体边缘预留均匀的承托台阶，刚好匹配对应尺寸小型显示屏的边框厚度，安装时显示屏可以直接嵌入槽内，台阶面承托显示屏背部边框，避免显示屏直接受压出现屏幕碎裂的问题，同时槽体的边角做了小半径圆角处理，

　　既可以配合机箱前面板的开窗实现屏幕外露，也不会因为屏幕突出导致机箱盖板无法正常闭合。在实际使用场景中，做小型工控监测终端时，可以将显示屏通过该支架固定在机箱内部，前面板开窗露出屏幕，实时显示设备运行参数、网络状态、传感器采集数据，不需要外接显示器就可以本地查看设备状态；搭建桌面迷你媒体终端时，支架可以将屏幕和树莓派主板整合为一个整体，避免屏幕和主机分离摆放的杂乱感，接线全部收纳在机箱内部，整体结构更整洁；做嵌入式教学实验装置时，该支架可以快速完成屏幕和主板的集成装配，减少实验装置组装时的固定件数量，降低装配复杂度，也避免实验过程中屏幕移位导致的接线松脱。设计过程中重点考虑了三款不同代际树莓派的安装兼容性，通过孔位的共通设计，

　　让同一个支架可以适配三款主板的安装尺寸，不需要针对不同代际机型单独开模制作支架，减少配件种类，降低选型和备货的复杂度；同时承载面的安装孔位做了沉头处理，固定螺丝拧入后螺丝头部不会突出支架表面，避免刮伤显示屏背部的电路或者屏蔽层。支架的边缘全部做了倒角处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员的手部，也不会刮伤机箱内部的线材。针对不同厚度的显示屏，槽体的承托台阶预留了微小的调整间隙，可以通过添加薄泡棉垫的方式适配不同厚度的屏幕，不会出现屏幕过松晃动或者过厚无法嵌入的问题。在长期使用的可靠性方面，平板式的结构没有薄弱的悬臂或者易断裂的连接位，即使在有轻微振动的工控现场使用，也不会出现支架变形、屏幕脱落的问题；

　　所有安装孔的位置都经过公差校验，和标准机箱铜柱、树莓派主板安装孔的同轴度控制在合理范围内，装配时不会出现孔位错位需要强行掰动支架的情况。走线间隙的位置做了圆滑过渡，没有锋利的切口，线材穿过时不会被割破绝缘层，降低电路短路的风险。对于结构设计从业者来说，这类集成安装支架的设计核心不在于复杂的曲面造型，而在于对安装边界、公差配合、使用场景需求的精准把控，需要同时兼顾被固定件的保护、安装操作的便捷性、周边部件的兼容性，不能只考虑单一零件的固定而忽略整体装配的合理性，比如如果支架厚度设计过大，就会挤压机箱内部的散热空间，导致树莓派运行时温度过高；如果嵌合槽的尺寸公差控制过严，不同批次的显示屏因为尺寸公差就会出现无法嵌入的问题，如果公差过大，屏幕安装后会出现晃动，长期使用可能导致接线松脱。这款支架的设计刚好平衡了这些需求点，在有限的空间内完成了显示屏和三款树莓派主板的集成固定，适配常规迷你机箱的安装尺寸，不需要对原有机箱做改造就可以直接装配使用，能够满足多数树莓派迷你主机集成显示屏的安装需求。
