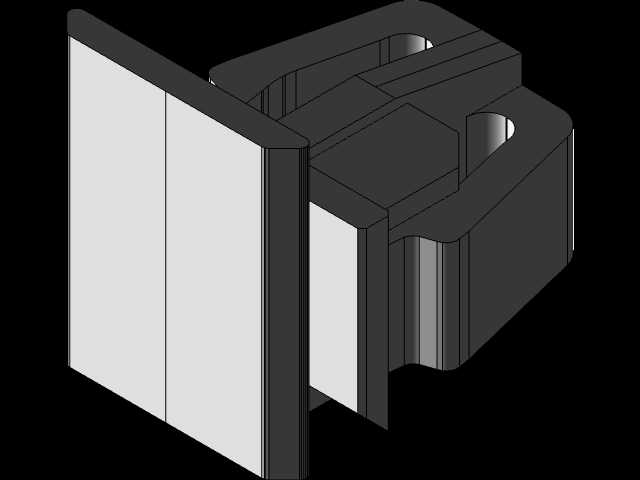

RadxaZERO3E开发板HAT扩展保护套结构

　　做嵌入式硬件配套结构件这些年，给各类开发板做适配保护壳是常碰到的需求，这次做的Radxa ZERO 3E配套HAT保护套，核心要解决的就是开发板叠装HAT扩展板后的防护、固定与安装适配问题。很多嵌入式项目里，开发板不会裸板直接用，尤其是带HAT扩展板的叠装场景，板边的排针、元件引脚很容易在装配、运输、现场调试时被磕碰，轻则引脚变形导致接触不良，重则元件脱落直接报废，之前做工业现场数据采集终端的时候就碰到过，裸板叠装的设备在柜内布线时被线缆刮歪排针，排查了半天才找到故障点，所以这类保护套的设计首先要把防护边界做足。

　　从结构上看，这个保护套采用分体式卡合结构，主体包裹开发板与HAT扩展板的侧边与非接口面，不会遮挡开发板的核心接口、散热区域，毕竟Radxa ZERO 3E这类小尺寸开发板很多场景是要长时间运行的，散热通道不能被外壳堵死。设计时特意在对应核心芯片、电源模块的位置预留了镂空区域，既保证空气对流散热，也能避免外壳与板上发热元件直接接触导致热量堆积。安装固定方面，配套采用M2.5×4规格的螺丝进行锁紧，这个规格的螺丝是嵌入式硬件、小型电子结构件里最常用的标准件，采购方便，锁紧力矩适中，不会因为力矩过大压裂PCB板，也不会因为力矩过小导致叠装松动。

　　考虑到实际安装场景，保护套两侧预留了标准的安装挂耳结构，挂耳上开有适配的安装孔，既可以直接通过螺丝固定在设备壳体的内部安装柱上，也能配合铜柱做层叠安装，适配不同的项目装配需求。在排针与接口对应的位置，保护套做了精准的让位开口，不会遮挡GPIO排针、电源接口、HDMI接口、USB接口等常用外接端口，用户不用拆壳就能完成所有外设接线与调试操作，这点在现场调试的时候非常实用，不用反复拆装外壳耽误进度。

　　结构壁厚设计上，采用1.5mm的均匀壁厚，兼顾结构强度与注塑成型的工艺性，不会出现壁厚不均导致的缩水、翘曲问题，量产时良率更有保障。边角位置全部做了R1.5的圆角处理，既避免锐边划伤操作人员，也能减少装配时的应力集中，防止外壳受外力冲击时出现开裂。在HAT扩展板与开发板的叠装间隙位置，保护套内侧做了定位筋条，装配时筋条刚好卡在两块板的板边间隙里，能限制板件的横向窜动，避免设备在震动场景下（比如车载、工业设备配套场景）板件移位导致排针接触不良。

　　之前做同类保护套的时候踩过坑，一开始把保护套内壁做的和PCB板完全贴合，结果不同批次的PCB板厚公差有细微差别，有些板子装进去会过紧，甚至刮掉板上的阻焊层，这次设计时特意在内壁预留了0.2mm的装配间隙，既能保证板件不会在壳内晃动，也能适配PCB板的常规制造公差，不用后期反复修模。另外在对应板载指示灯的位置，做了半透明的薄壁导光区域，不用开额外的导光孔就能清晰看到电源、运行状态的指示灯，既保证了外壳的整体性，也兼顾了状态指示的需求。

　　很多人觉得这类小尺寸保护套结构简单，其实要兼顾防护、安装、散热、接口让位、工艺性这些点，每个尺寸边界都要反复核对：比如安装孔的中心距要严格匹配开发板的安装孔位，公差控制在±0.1mm以内，不然装的时候螺丝孔对不上；接口让位的尺寸要比接口实际尺寸大0.5mm，避免因为外壳成型收缩导致接口被挡住；挂耳的位置要避开设备内部的走线空间，不能和其他元件产生干涉。做结构设计就是这样，哪怕是很小的一个配件，也要从实际使用场景出发，把每个装配、使用环节的细节考虑到，做出来的东西才好用，不会在实际应用中出问题。
