EinStar手持三维扫描仪防护收纳外壳

　　这款防护外壳针对EinStar手持三维扫描仪的外场作业、日常收纳、转运携带场景设计，解决手持扫描设备在工业现场使用时易磕碰、镜头刮花、按键误触、线缆拉扯损坏的实际痛点。在逆向建模、工业尺寸检测、文物数字化采集、现场工件扫描等作业场景中，作业人员常需要携带扫描仪往返车间、户外现场、办公区，设备无防护状态下放置在工具包或作业台时，扫描镜头、机身散热格栅、侧边接口很容易被工件毛刺、工具棱角刮蹭，手持握持区域长期接触汗液也会出现表层磨损，这款外壳正是针对这些实际使用中的损耗问题做结构适配。

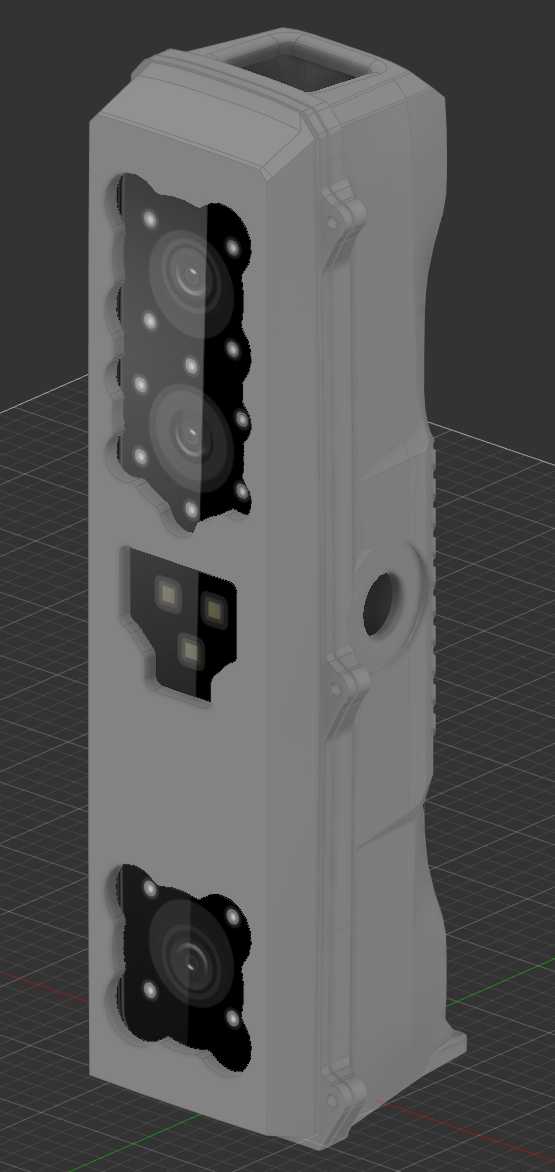

　　设计阶段先通过逆向扫描获取EinStar扫描仪的完整点云数据，将表面模型转换为实体后逐一匹配机身的安装基准：机身前端扫描镜头位置做内凹避让结构，预留1.2mm的安全间隙，避免外壳边缘接触镜头光学镜片，同时镜头周边做凸起的防撞围边，当设备意外跌落或正面碰撞时，围边先接触受力面，冲击力不会直接传导到镜头模组。机身侧面的散热风扇位置对应开设通风格栅，格栅筋条宽度1.5mm，间距3mm，既保证散热气流不受阻挡，又能阻挡车间内的铁屑、灰尘颗粒进入风扇内部，避免长期使用后风扇卡滞。

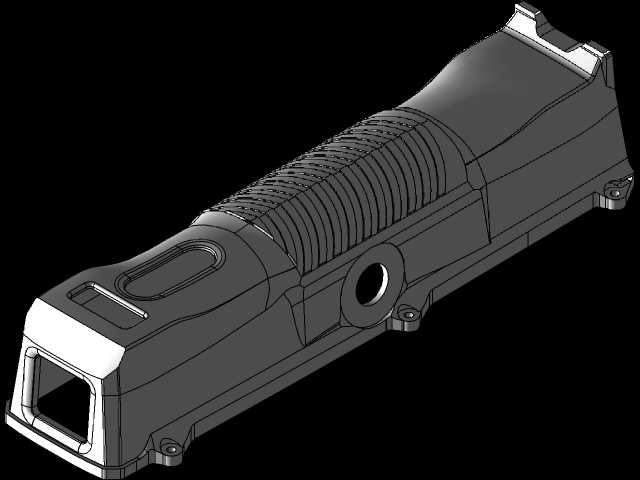

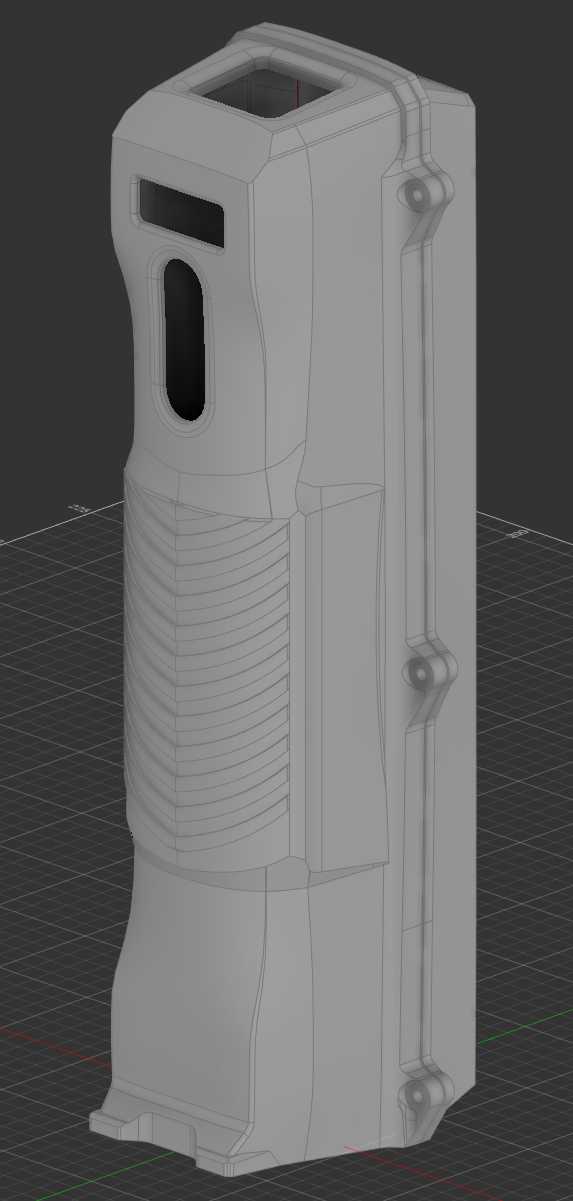

　　握持区域的外壳表面做压花纹理处理，纹理深度0.4mm，增加手持时的摩擦力，即使作业人员佩戴劳保手套操作，也能稳定握持设备不会打滑，压花区域完全贴合人手握持的受力位置，从食指搭放区域到掌心贴合位置全覆盖，不额外增加机身握持直径，适配原有手持操作的手感。机身上的电源按键、功能触发键、数据接口位置都做精准的开孔避让，按键开孔边缘做0.3mm的倒角，不会卡滞按键行程，接口位置预留足够的插拔空间，常规Type-C数据线、HDMI线都能在外壳安装状态下正常插拔，不需要频繁拆卸外壳。

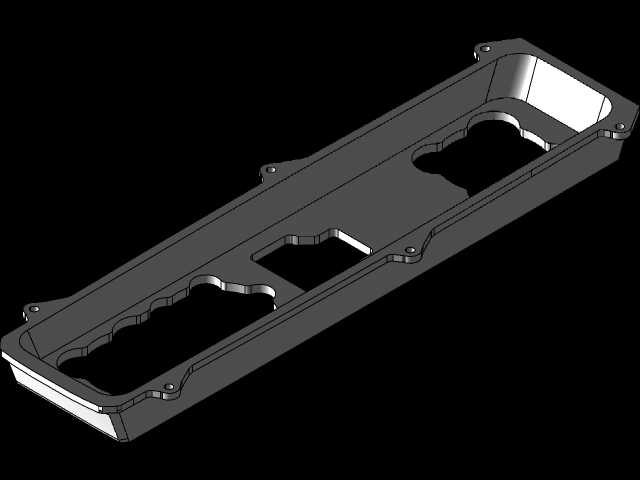

　　外壳分为前后壳体两个部分，对接位置采用止口定位结构，止口配合间隙0.1mm，安装后前后壳不会出现错位松动，连接位置采用M3x12mm的机用螺钉锁紧，螺钉孔位做沉头设计，锁紧后螺钉头完全埋入壳体内，不会突出表面刮蹭其他物品。底部对应扫描仪原有的三脚架安装孔、手柄安装孔做同轴通孔设计，安装外壳后不影响设备连接三脚架、延长手柄等外接配件，不需要拆卸外壳即可完成现场支架扫描的安装操作，适配长时间固定扫描的作业需求。

　　结构设计上针对3D打印的工艺特性做适配，壳体整体壁厚均匀设置为2mm，避免打印过程中出现壁厚不均导致的翘曲变形，支撑设置采用树形支撑，接触界面做pla支撑适配，打印后支撑容易拆除，不会在壳体表面留下明显的支撑痕迹。壳体内部对应机身的凸起结构做避让槽，安装时可以顺着导向槽将扫描仪推入壳体内，不会出现卡滞，安装到位后壳体与机身之间预留0.2mm的均匀间隙，不会挤压机身表面的标识、散热孔，同时也不会因为间隙过大出现壳体晃动的情况。

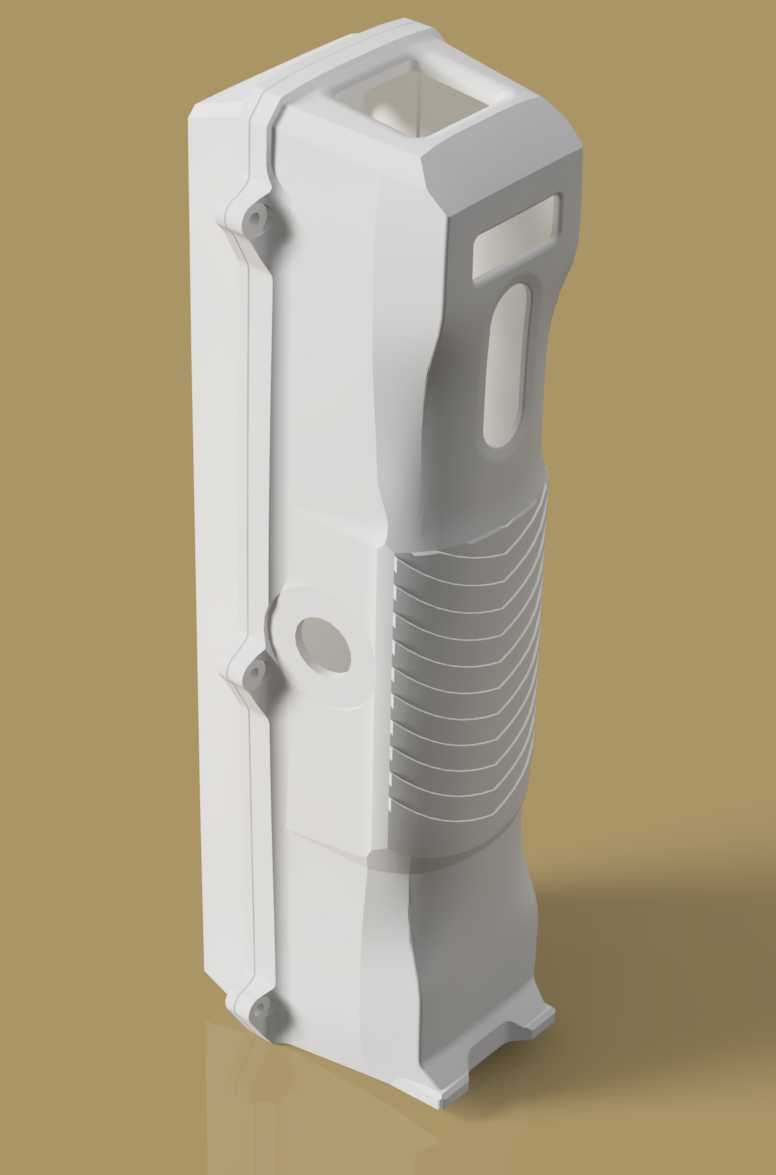

　　外壳整体外形完全贴合扫描仪原有流线型轮廓，没有额外突出的冗余结构，安装后整体尺寸仅比原机身大2mm，可适配原有的设备便携包，不需要额外更换收纳包。边角位置全部做R2圆角过渡，没有尖锐棱角，放置在工作台面时不会刮伤台面，携带时也不会刮破工具包内衬。针对日常使用中容易磨损的边角位置做局部加厚处理，加厚区域壁厚2.5mm，提升跌落时的抗冲击能力，日常1.2米高度自由跌落至水泥地面时，外壳可吸收大部分冲击力，避免内部扫描仪的精密光学元件受震动损坏。

　　壳体预留屏幕观察窗口，窗口边缘做高出屏幕表面0.8mm的防撞边，设备正面朝下放置时，屏幕不会直接接触接触面，避免屏幕刮花。线缆出口位置做圆角过渡，避免长期使用中线缆被外壳边缘割破绝缘层，同时线缆出口处做限位结构，防止线缆接头受外力拉扯时直接作用在设备接口上，降低接口脱焊、线缆损坏的概率。
