蓝海系统300A大电流旋转式电源开关结构

　　这款大电流旋转式电源开关，主要应用在低压配电回路的主电源通断场景，常见于工业控制柜、储能设备电源输入端、大功率机电设备的主控回路，作为带载分合的手动操作部件，承担回路电源切断与接通的核心功能，额定载流能力覆盖300A级别，能够适配常规工业场景下的大电流负载通断需求，避免小规格开关在大电流工况下出现触点熔焊、温升超标的问题。

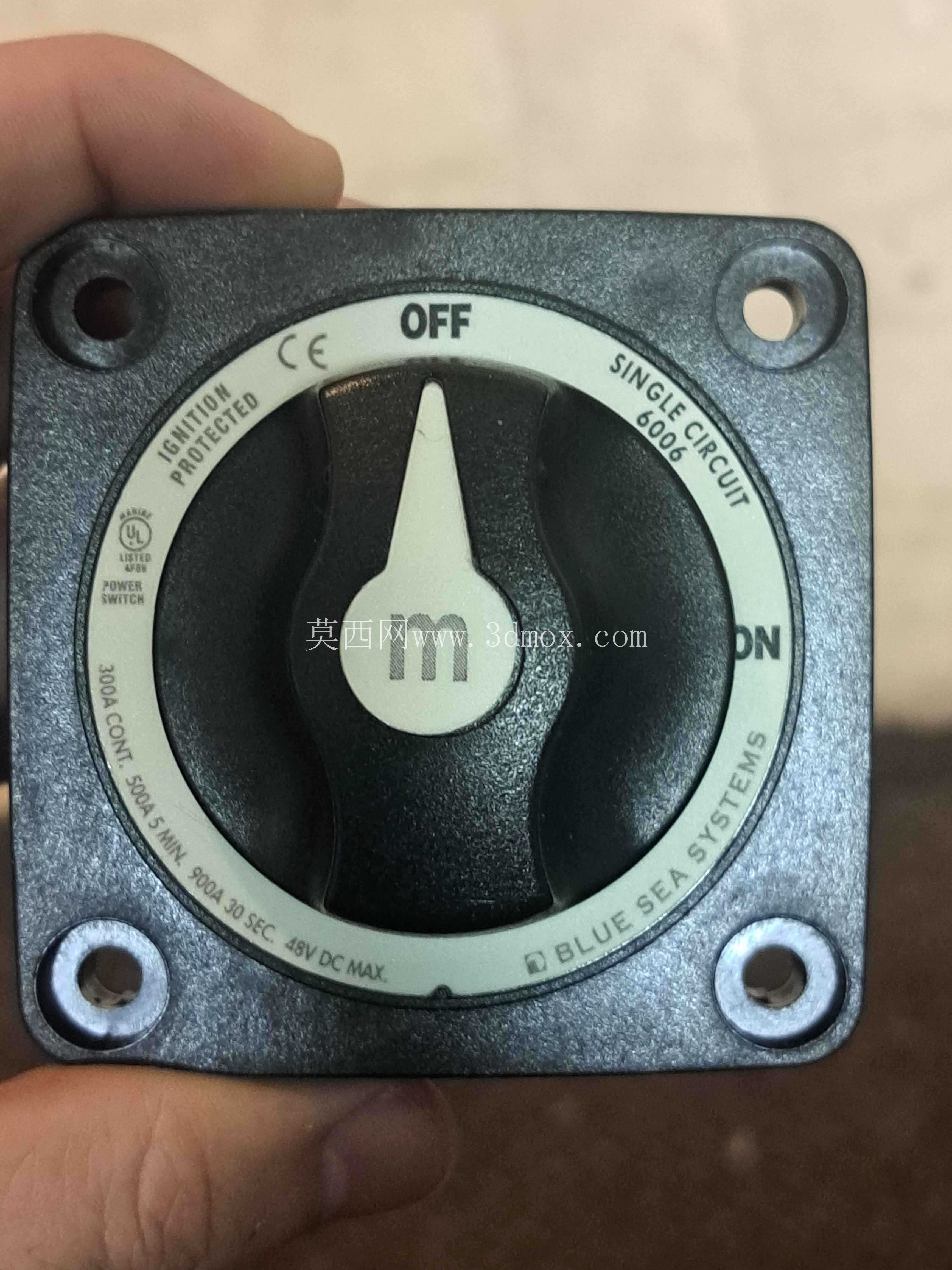

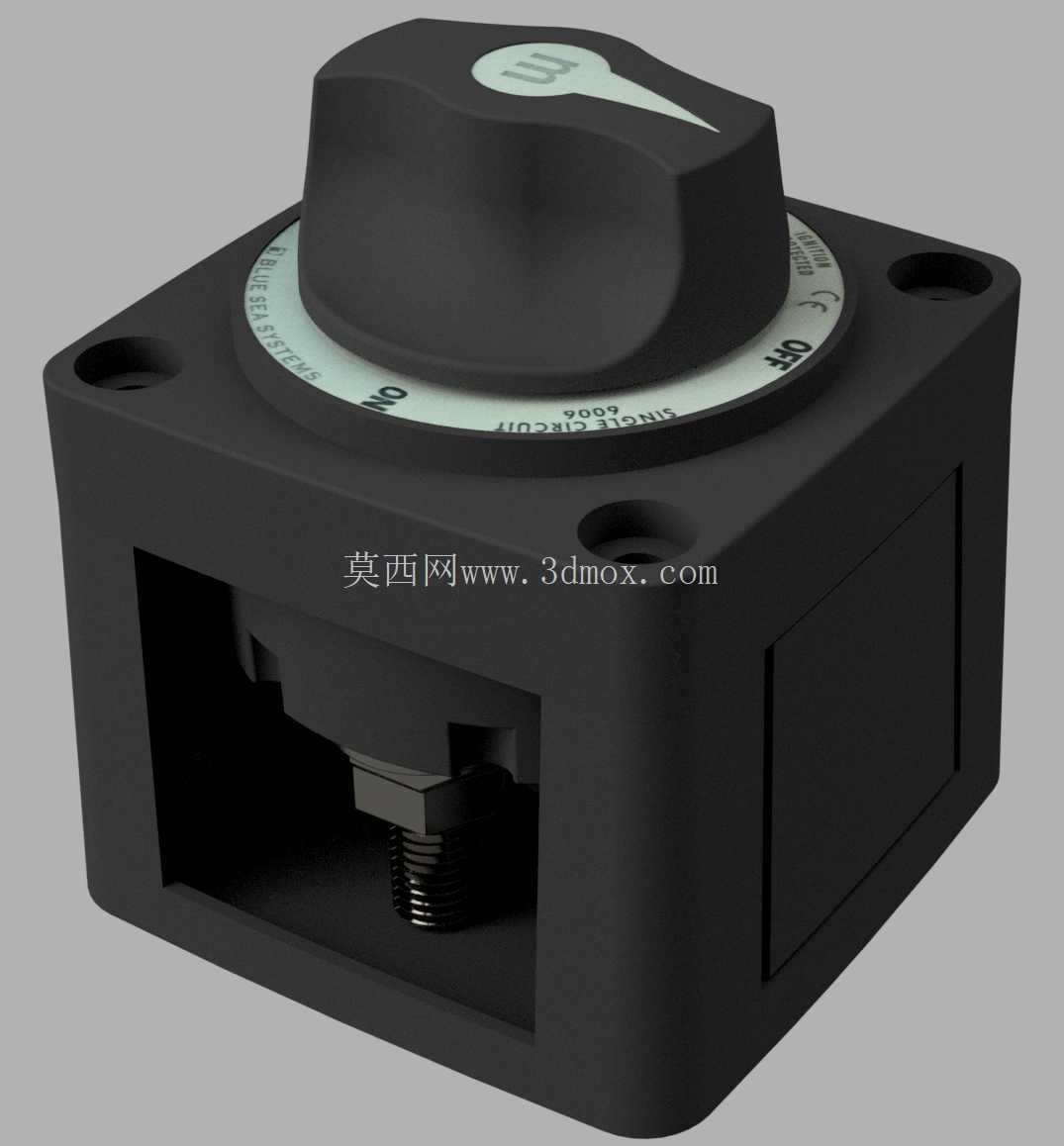

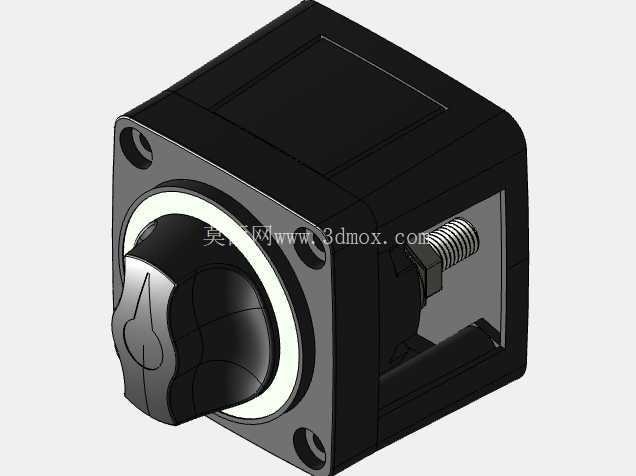

　　从结构设计来看，整体采用方形基座的安装形式，基座四个角预留沉头安装孔，安装时可直接通过螺栓固定在设备面板或者安装板上，安装孔的位置公差控制在±0.1mm范围内，能够适配行业内通用的开孔尺寸，不需要额外定制安装支架，降低现场装配的适配成本。基座主体采用高强度阻燃工程塑料注塑成型，外壳壁厚均匀设置为3.2mm，既能够保证结构强度，承受操作旋钮时的扭转力矩，也能满足电气间隙与爬电距离的安规要求，在带电部件与安装面板之间形成可靠的绝缘隔离。

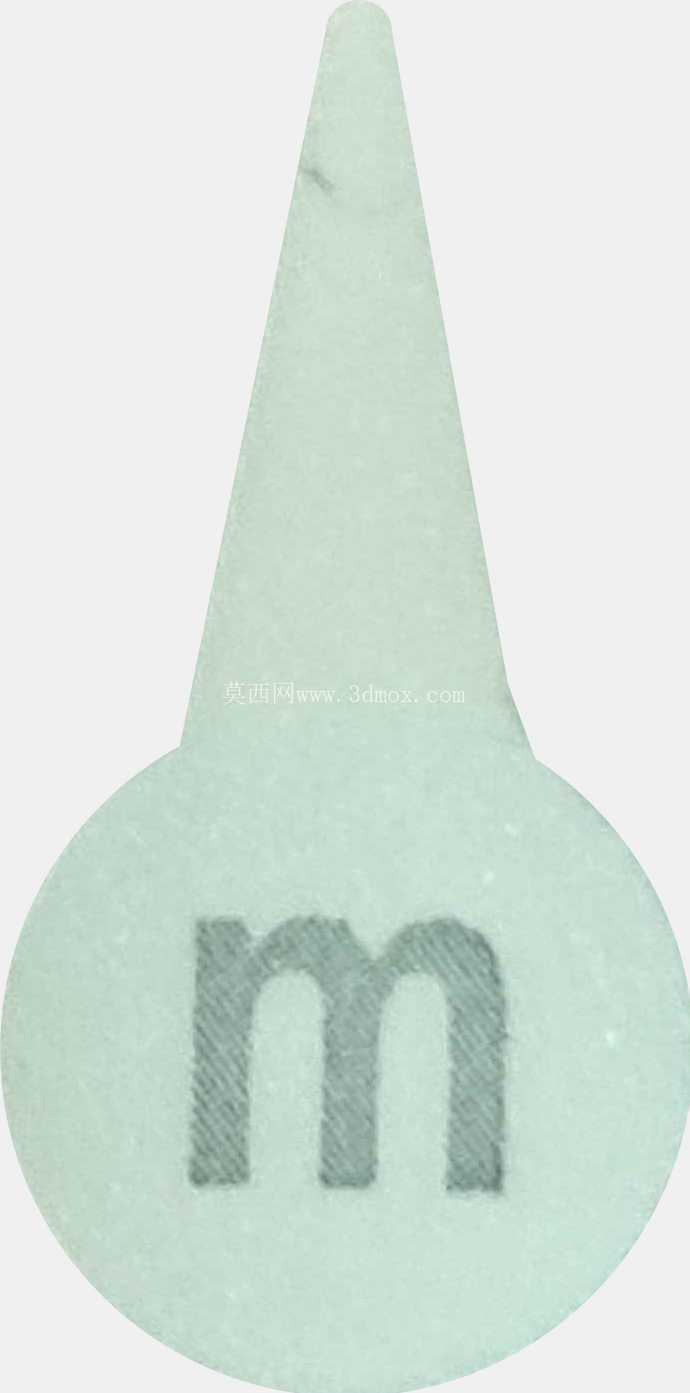

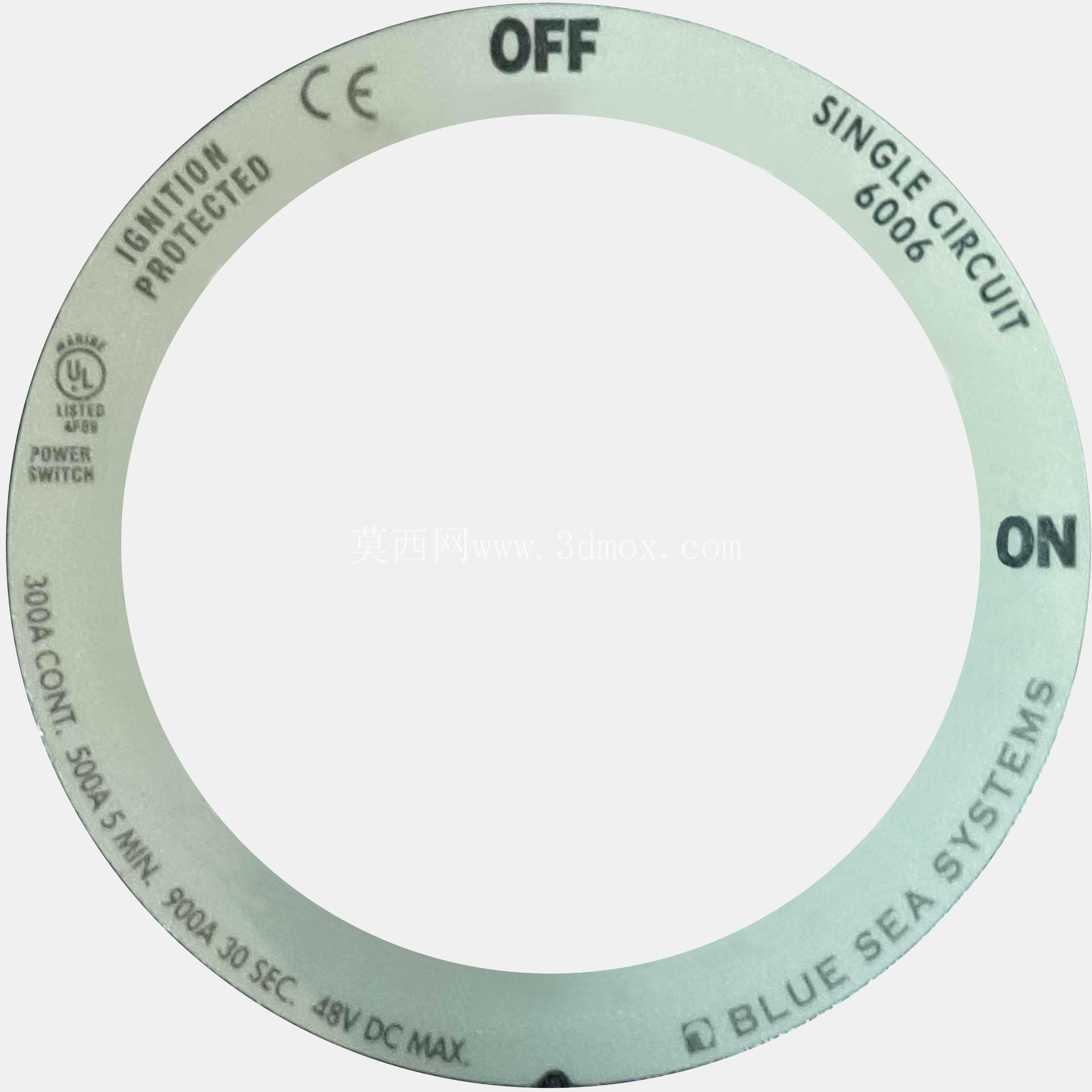

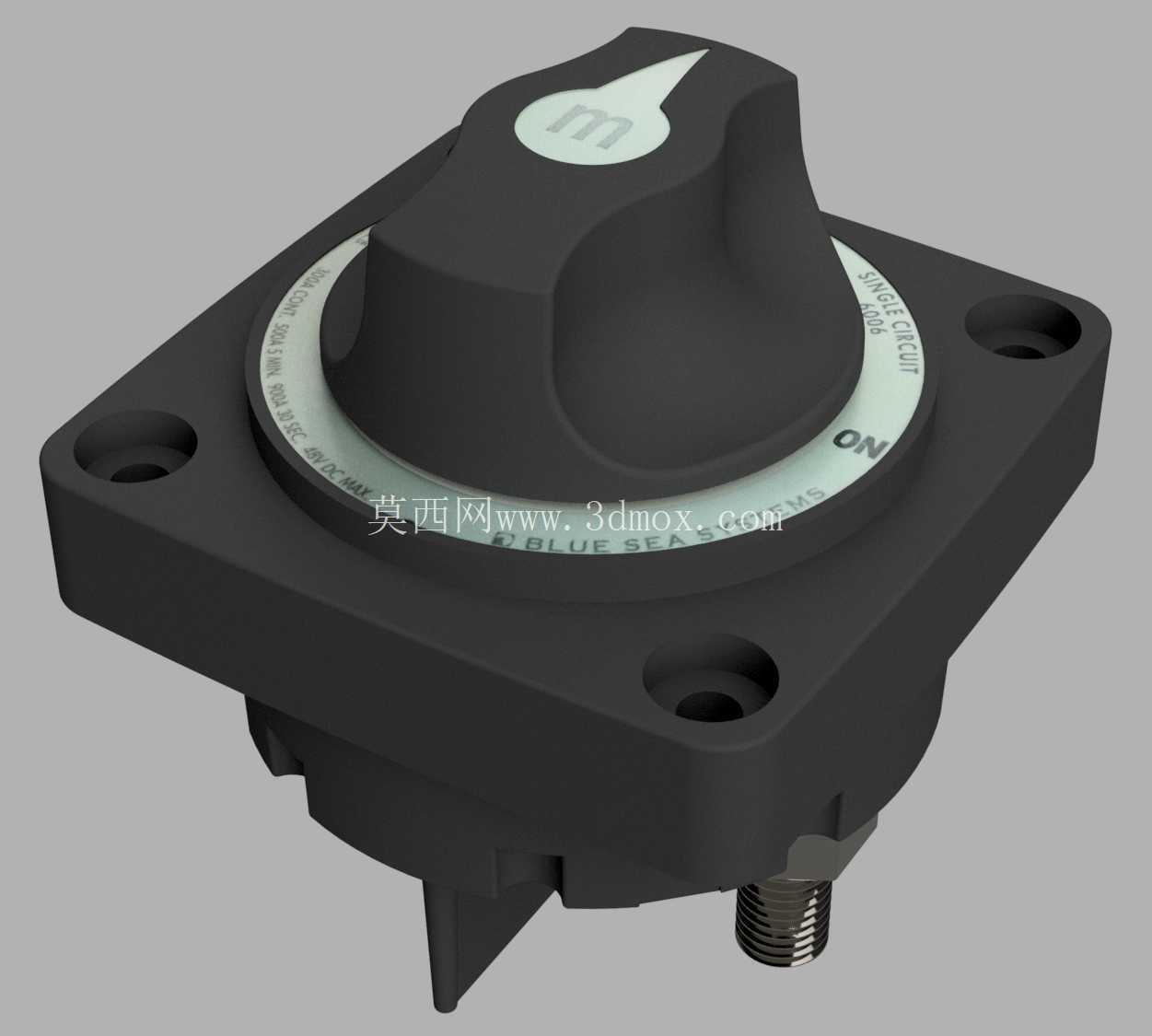

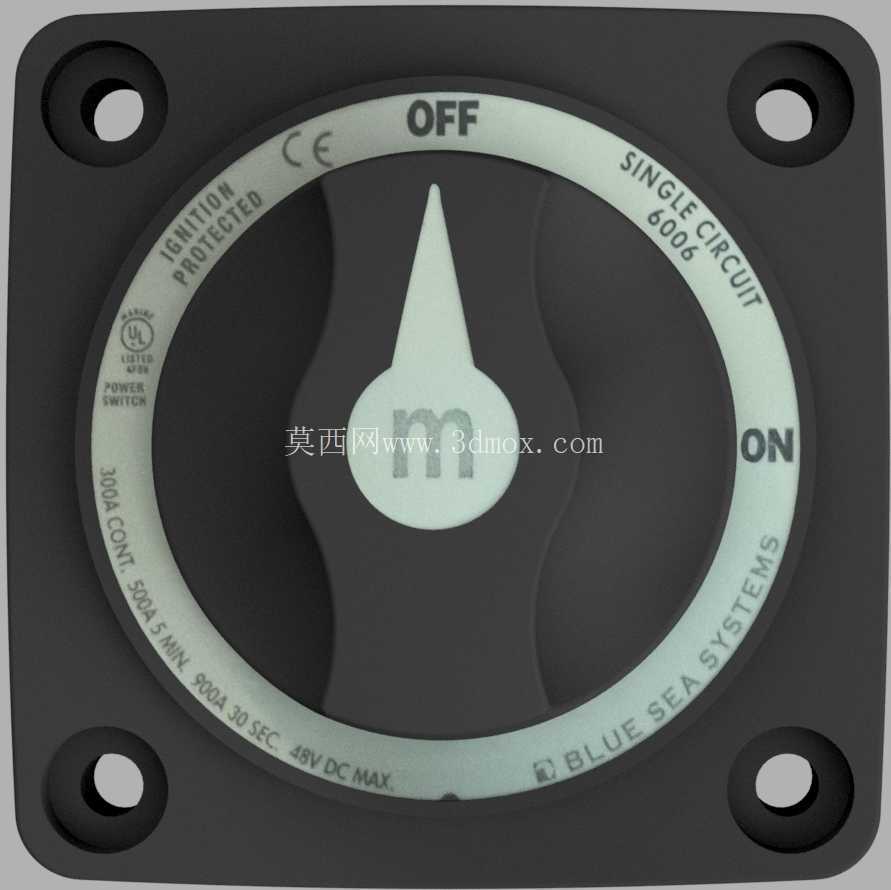

　　操作旋钮采用大尺寸帽型结构，旋钮表面设置凸起的方向指示标识，操作人员可以直观判断当前开关的通断状态，旋钮的操作扭矩设置在1.2N·m到1.8N·m之间，既不会因为扭矩过小导致误触碰切换状态，也不会因为扭矩过大造成操作费力，旋钮与内部转轴之间采用D型截面配合，传递扭矩时不会出现打滑问题，长期操作也不会出现配合间隙过大的松动问题。旋钮下方的指示圈上丝印有清晰的通断标识，即使在光线不足的设备舱内，也能快速识别开关状态。

　　内部触点系统采用桥式双断点结构，动触点与静触点均采用银合金材质，接触电阻控制在0.2mΩ以内，在300A额定载流工况下，触点温升不超过50K，符合低压开关设备的温升标准。触点部分设置有灭弧栅结构，分断负载时产生的电弧能够被快速切割熄灭，避免电弧长期灼烧触点导致接触不良，提升开关的带载分断寿命，机械寿命可达10000次以上，电气寿命在额定负载下不低于1000次。

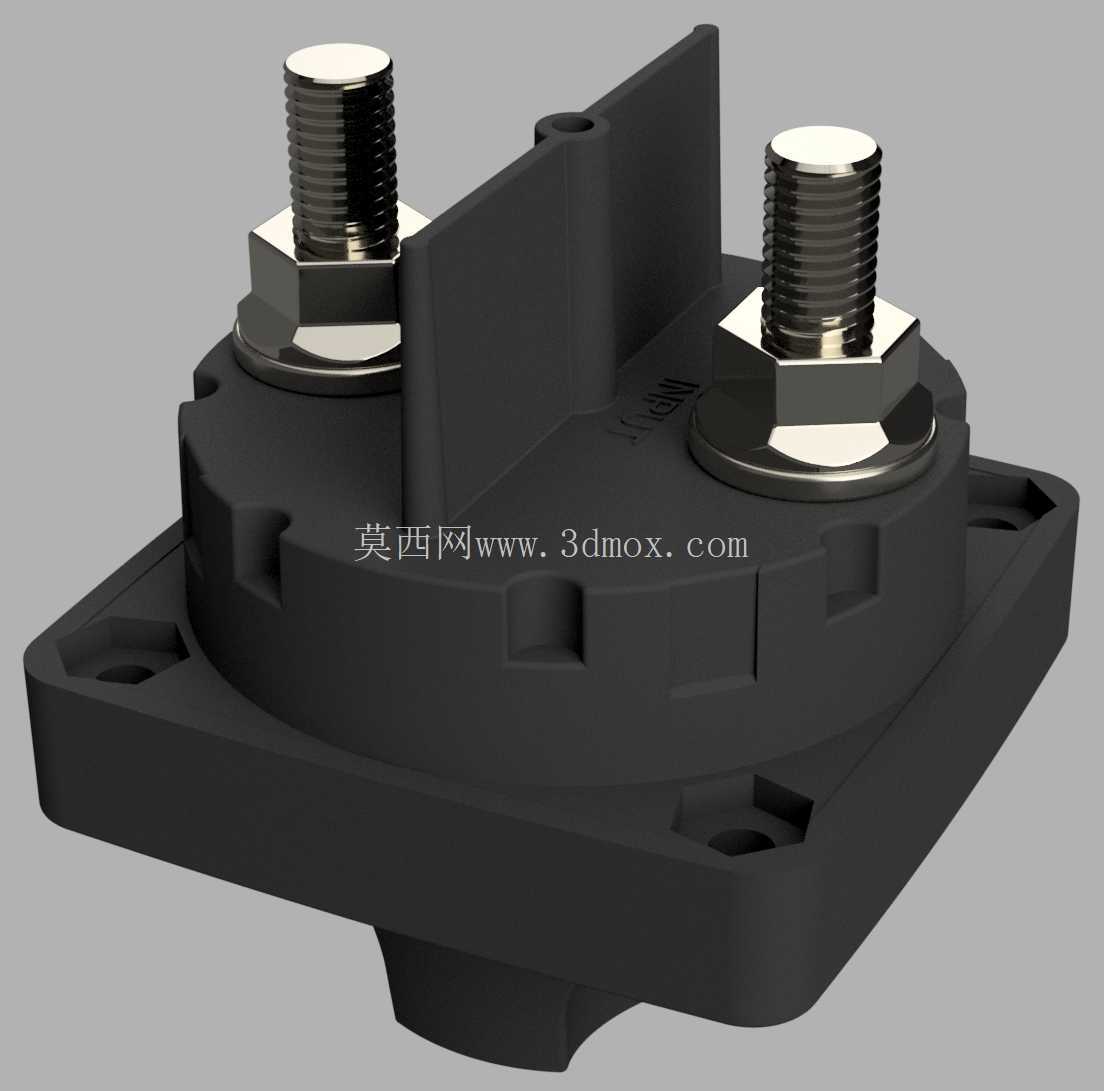

　　基座下方预留接线端子的安装空间，接线端采用螺栓压紧式结构，能够适配最大70平方毫米的铜芯电缆，接线螺栓采用M8规格，压紧时的扭矩控制在8N·m即可保证电缆与端子的可靠接触，避免大电流工况下接线处发热。基座侧面设置有卡扣式的侧盖结构，日常维护时不需要完全拆下开关，即可打开侧盖检查内部触点的烧蚀情况，降低后期运维的拆装工作量。

　　从安装边界来看，开关整体的外形高度不超过65mm，安装后突出面板的高度为32mm，不会在设备面板外占用过多空间，适配厚度1.5mm到3mm的设备面板安装，面板开孔尺寸为方形52mm，开孔公差允许±0.2mm，安装时从面板前方插入开关，后方通过配套的锁紧螺母固定即可，不需要复杂的装配工装。开关的旋转角度为90度，从断开位置到接通位置的旋转行程清晰，到位时带有明显的档位手感，能够给操作人员明确的操作反馈，避免出现半合半分的中间状态导致触点拉弧。

　　在实际选型应用中，这类开关通常作为设备的隔离开关使用，在设备检修时可以通过旋转开关切断主电源，形成明显的断开点，保障检修人员的操作安全，开关的绝缘耐压水平能够满足AC2500V的工频耐压要求，带电部件与外壳之间不会出现击穿闪络问题。同时开关的防护等级在面板安装完成后可以达到IP65，能够适应有粉尘、少量溅水的工业现场环境，比如车间生产设备、户外储能柜、船舶配电舱等场景都可以适配使用，不需要额外加装防水防护外罩。

　　建模过程中需要重点关注旋钮与基座的配合间隙，周向间隙控制在0.3mm到0.5mm之间，既保证旋钮旋转时无卡滞，也不会出现间隙过大晃动的问题；内部转轴与基座的轴孔配合采用H8/f7的间隙配合，保证转轴转动灵活，同时径向跳动量不超过0.1mm；触点部分的接触压力通过弹簧参数匹配，保证触点闭合时的接触压力稳定在80N左右，避免因为接触压力不足导致载流时温升过高。整体结构没有复杂的异形曲面，所有注塑件都遵循均匀壁厚的设计原则，拔模斜度统一设置为1.5度，符合注塑成型的工艺要求，不需要额外做特殊的模具结构，量产时的工艺性较好。
