12V车载60A直流DC-DC锂电池充电器结构

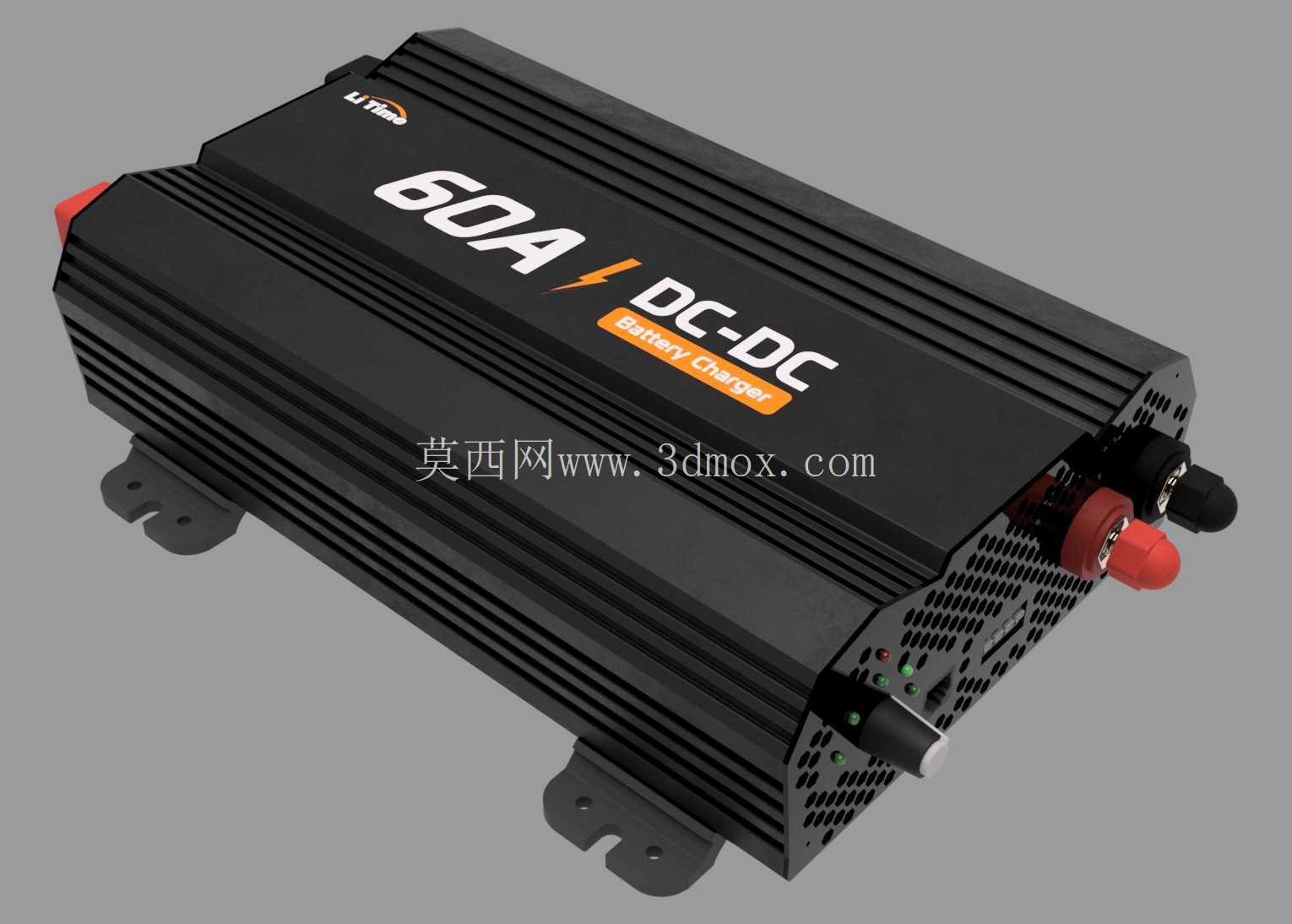

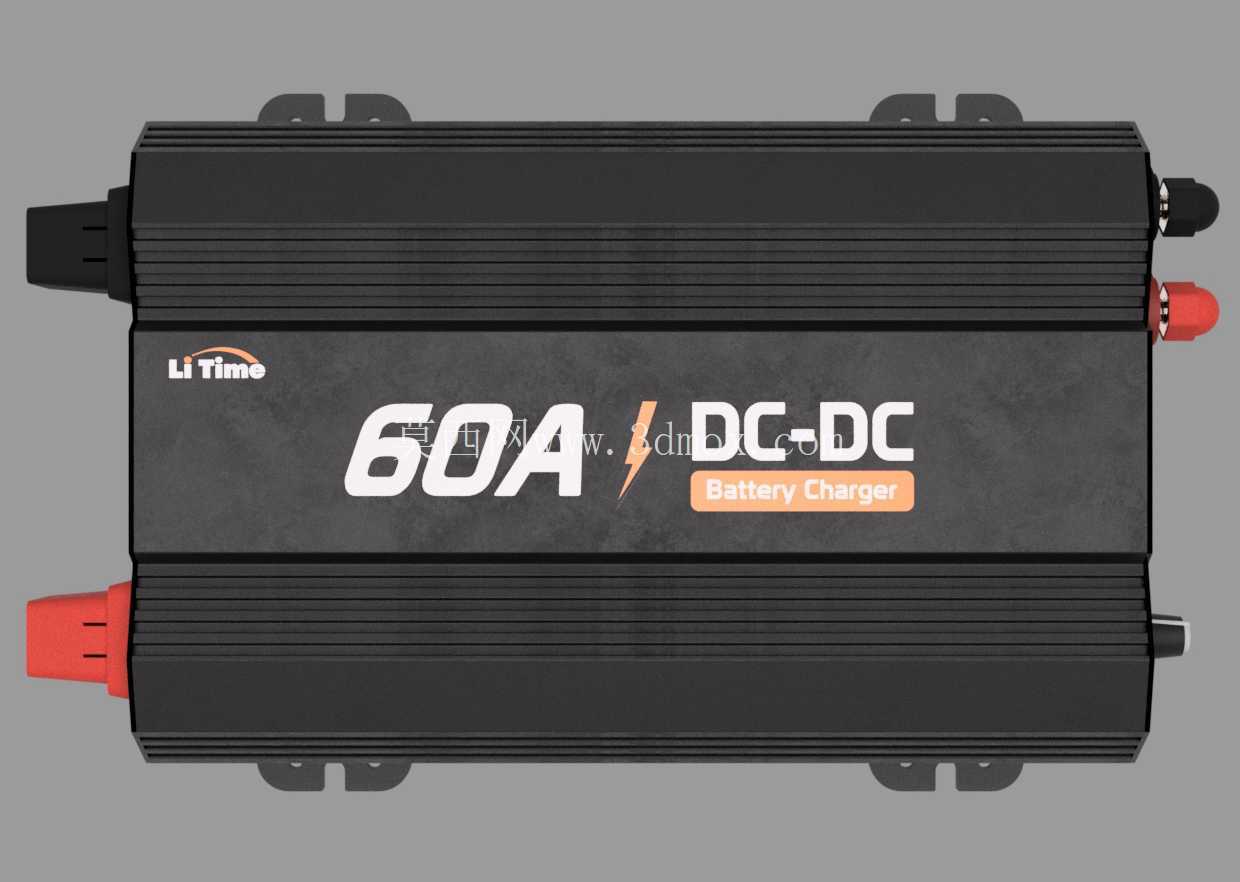

　　这款DC-DC充电装置核心面向车载双电池系统、离网太阳能储能补电场景设计，核心功能是实现不同电位直流回路间的电能转换，为12V锂电池组提供稳定的大电流充电输出，额定输出电流可达60A，能够满足大容量磷酸铁锂、三元锂储能电池组的快速补能需求，在房车改装、特种作业车辆辅电系统、户外便携储能机柜配套等场景中应用广泛。从结构设计层面看，整机采用挤压铝型材一体成型壳体，壳体表面密布平行散热鳍片，沿设备长度方向贯通布置，利用车辆行驶过程中的自然对流气流带走功率器件工作产生的热量，无需额外加装散热风扇即可满足60A大电流工况下的热管理需求，避免了风扇转动带来的积尘、噪音以及寿命短板，适配车载、户外等多尘、震动的复杂使用环境。

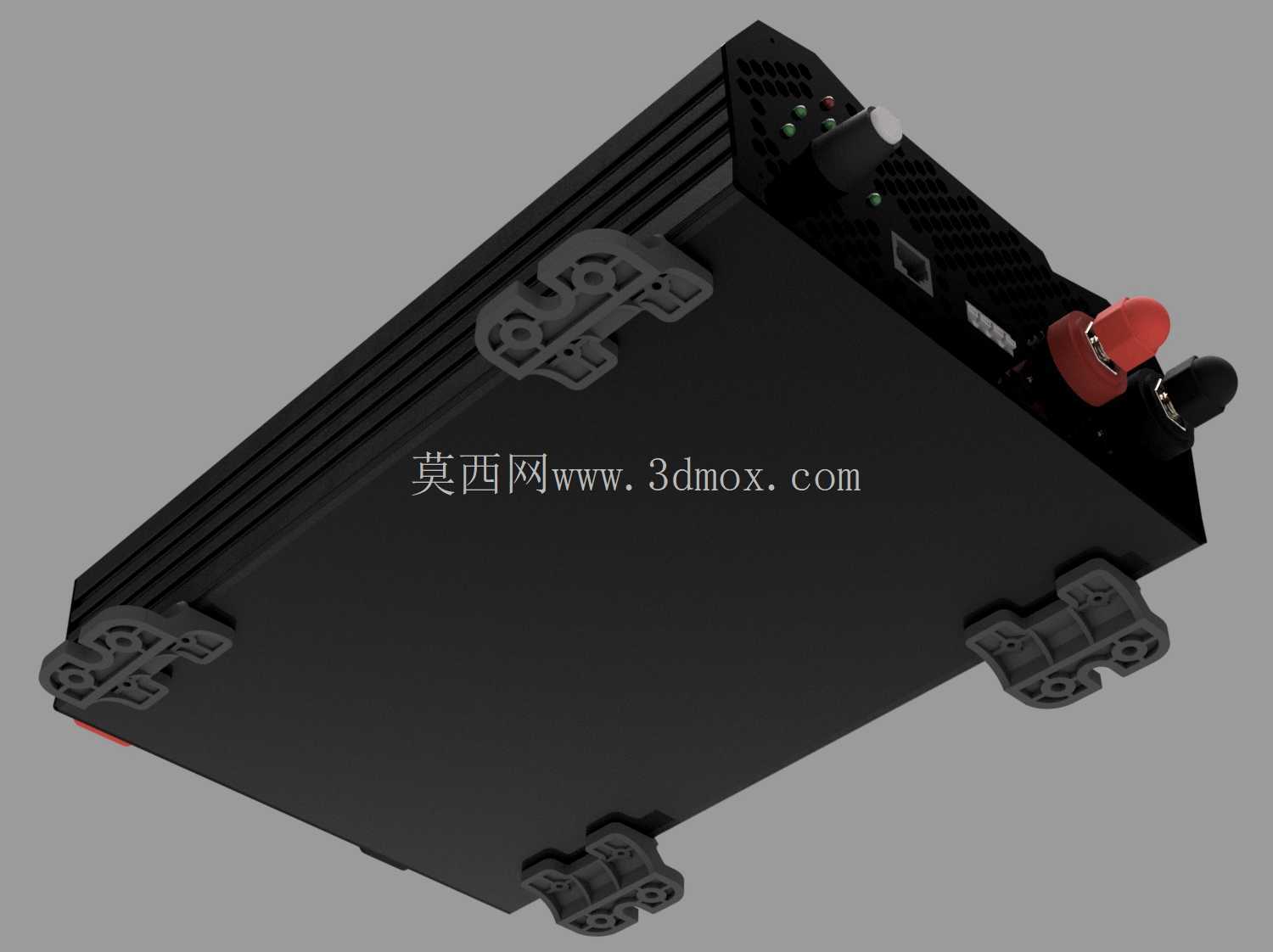

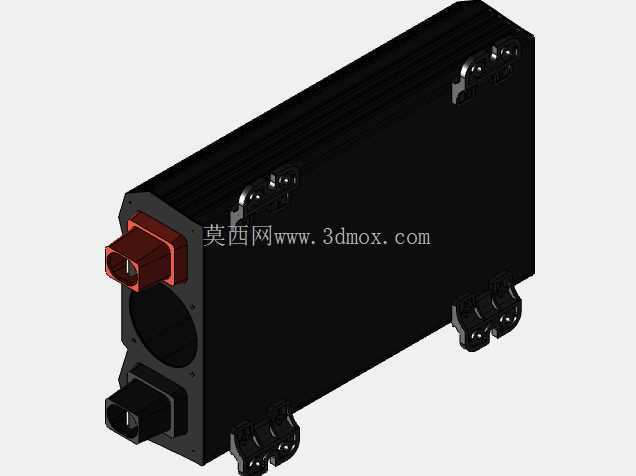

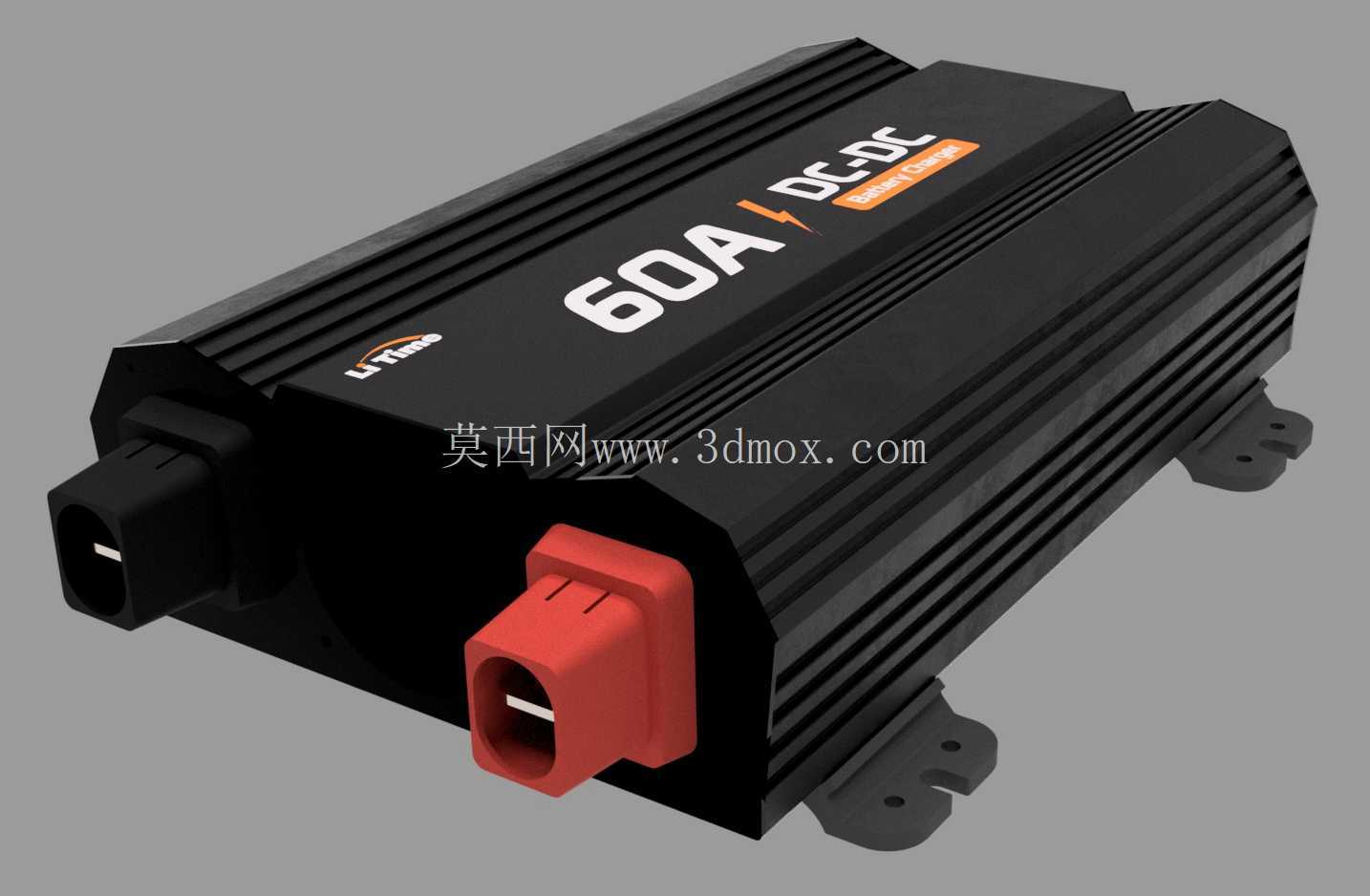

　　设备两端设置了大电流红黑接线端子，红色端子对应输出正极、黑色对应负极，端子采用铜质镀镍工艺，接触面做滚花处理，配合锁紧螺母能够实现大平方线缆的可靠压接，降低大电流传输过程中的接触压降与发热风险；端子旁设置了多颗状态指示灯，分别对应输入接通、充电中、充电完成、故障告警等不同工作状态，运维人员无需外接检测设备即可直观判断设备运行状态。设备底部预留了四个带安装孔的固定支脚，支脚与铝壳体采用铆接工艺连接，安装孔位适配M6规格的固定螺栓，安装时可直接固定在车辆舱壁、设备安装板上，支脚与安装面之间可加装橡胶减震垫，进一步缓冲车辆行驶过程中的震动冲击，避免内部功率器件、磁元件因长期震动出现引脚脱焊、连接松动问题。从内部电路布局逻辑来看，

　　这款DC-DC充电器采用隔离式拓扑结构，输入端与输出端之间做电气隔离，能够避免输入侧的电压波动、浪涌冲击串入电池侧，保护锂电池组的BMS管理系统不受干扰；输入端支持宽范围直流电压接入，既可以匹配车辆发电机输出的12V直流电压，也可以适配太阳能光伏板输出的波动直流电压，内置的MPPT跟踪逻辑能够最大化利用光伏板的输出功率，提升太阳能充电场景下的能量转换效率。设备侧面预留了多组通风开孔，开孔位置正对内部功率MOS管、高频变压器、整流二极管等核心发热器件，配合壳体表面的散热鳍片形成完整的散热风道，在满负载60A输出工况下，壳体表面温度可控制在安全范围内，不会出现局部过热导致的器件老化加速问题。接线端旁设置了调节旋钮，

　　可根据所配锂电池组的充电电压需求微调输出电压参数，适配不同串数、不同化学体系的12V锂电池组充电需求，无需额外更换硬件即可完成参数匹配，提升了设备的场景适配性。整机外形采用长条形方正结构，边角做圆弧过渡处理，既避免了尖锐边角在安装过程中划伤线缆、操作人员，也能够充分利用狭长的安装空间，在房车电池舱、车辆发动机舱边角等狭小空间内完成布置，安装边界可适配多数车载辅电系统的预留安装位，无需对原有舱体结构做大幅改造。在电路保护设计上，内置了输入反接保护、输出过流保护、过温保护、输出过压保护等多重保护机制，当出现输入正负极接反、输出回路短路、设备内部温度超过阈值、输出电压超出设定范围时，设备会自动切断输出回路，避免故障扩大损坏电池组或前端供电设备，提升整套供电系统的运行可靠性。
