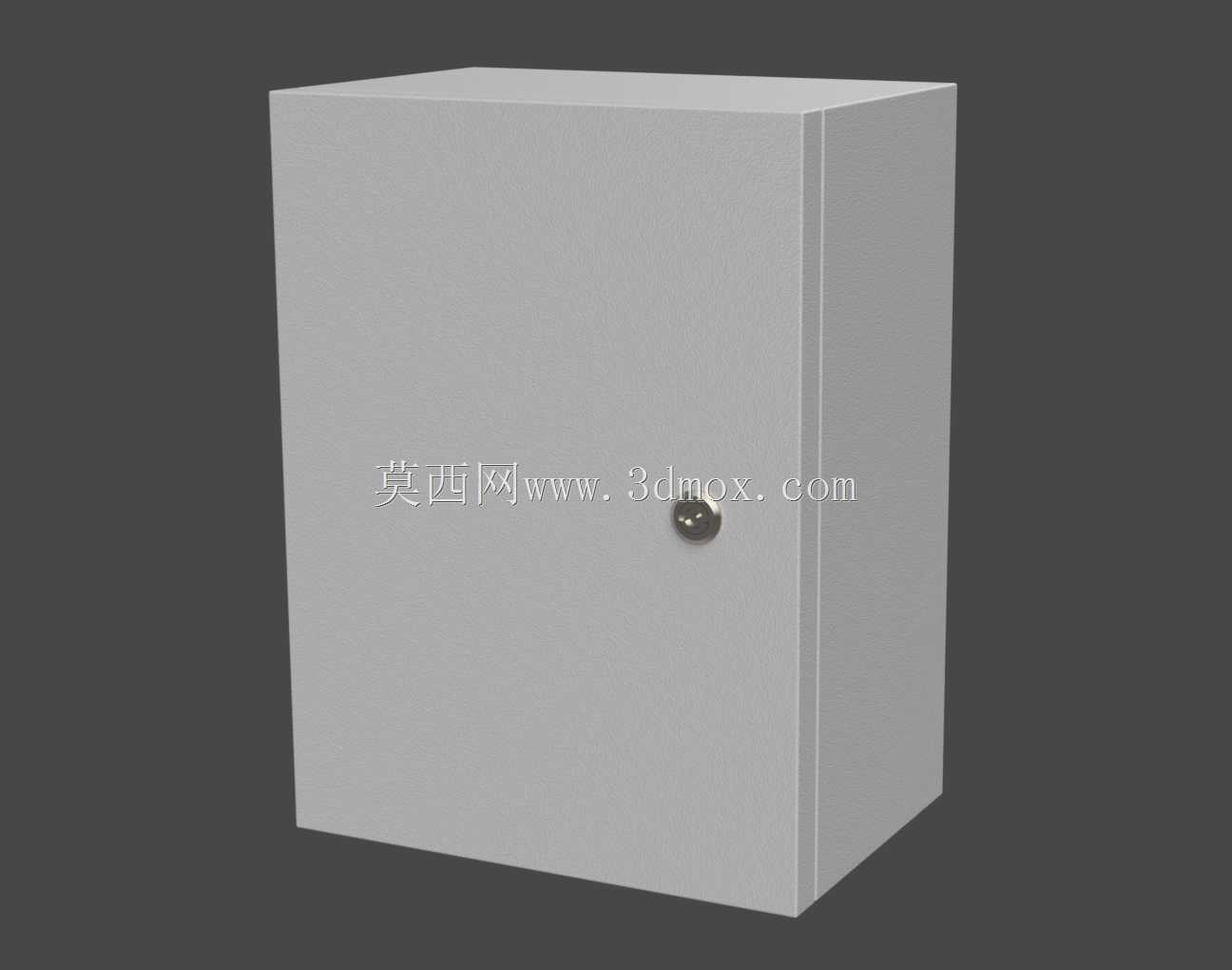

12x16英寸带锁密封电气控制钢外壳

这款钢质电气外壳在工业现场的适配场景非常广泛，不管是车间生产线旁的本地控制回路承载、户外小型设备的电气元件防护，还是商用建筑内的配电分支节点安装，都能满足基础的防护与安装需求。日常使用中，它主要用来容纳低压控制元件、小型断路器、接线端子排、信号转换模块这类电气与控制组件，把零散的带电部件封闭在金属腔体内，既避免人员误触引发安全事故，也能阻挡外界粉尘、飞溅液体侵入元件间隙，降低电路短路、接触不良的故障概率。

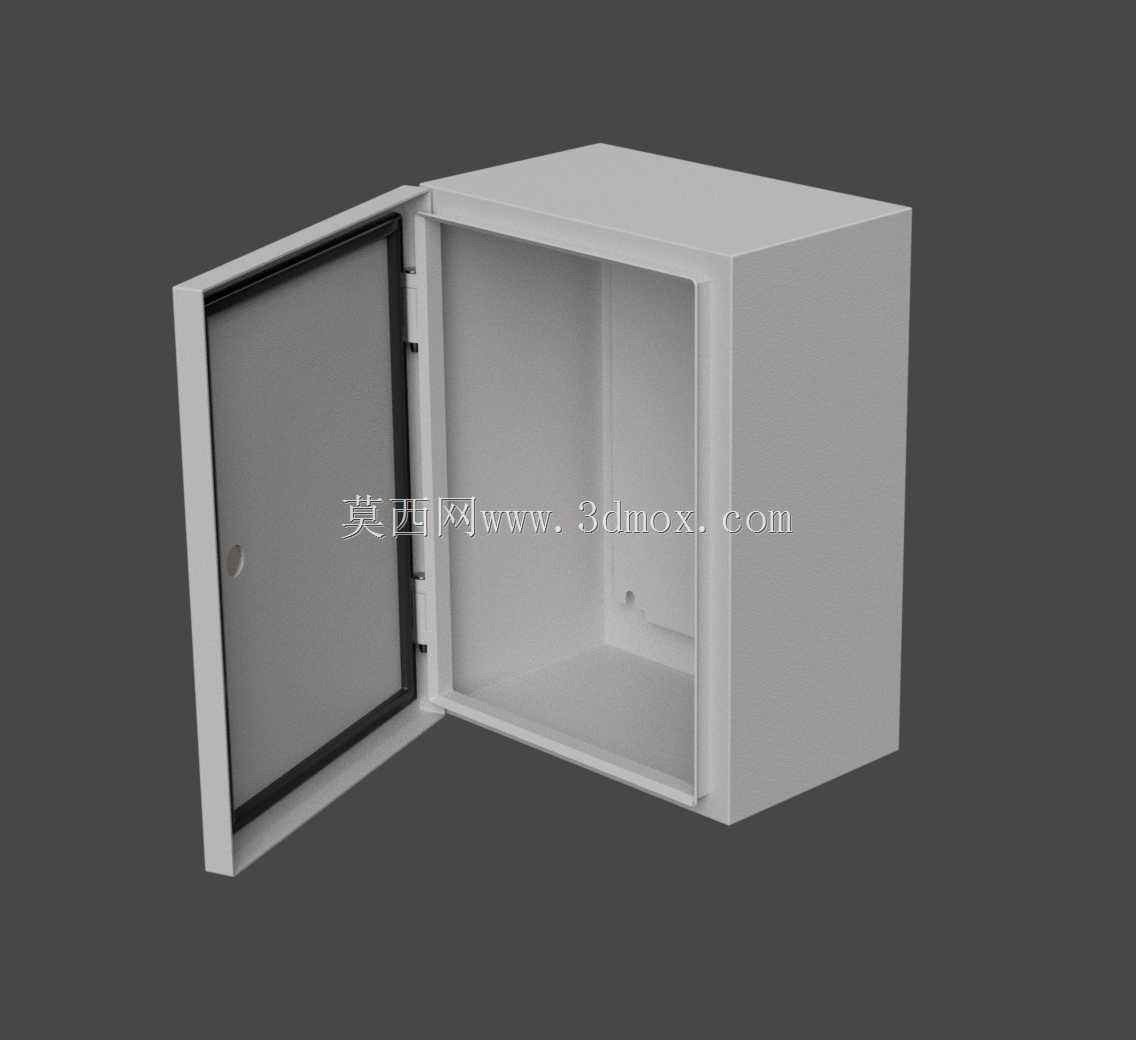

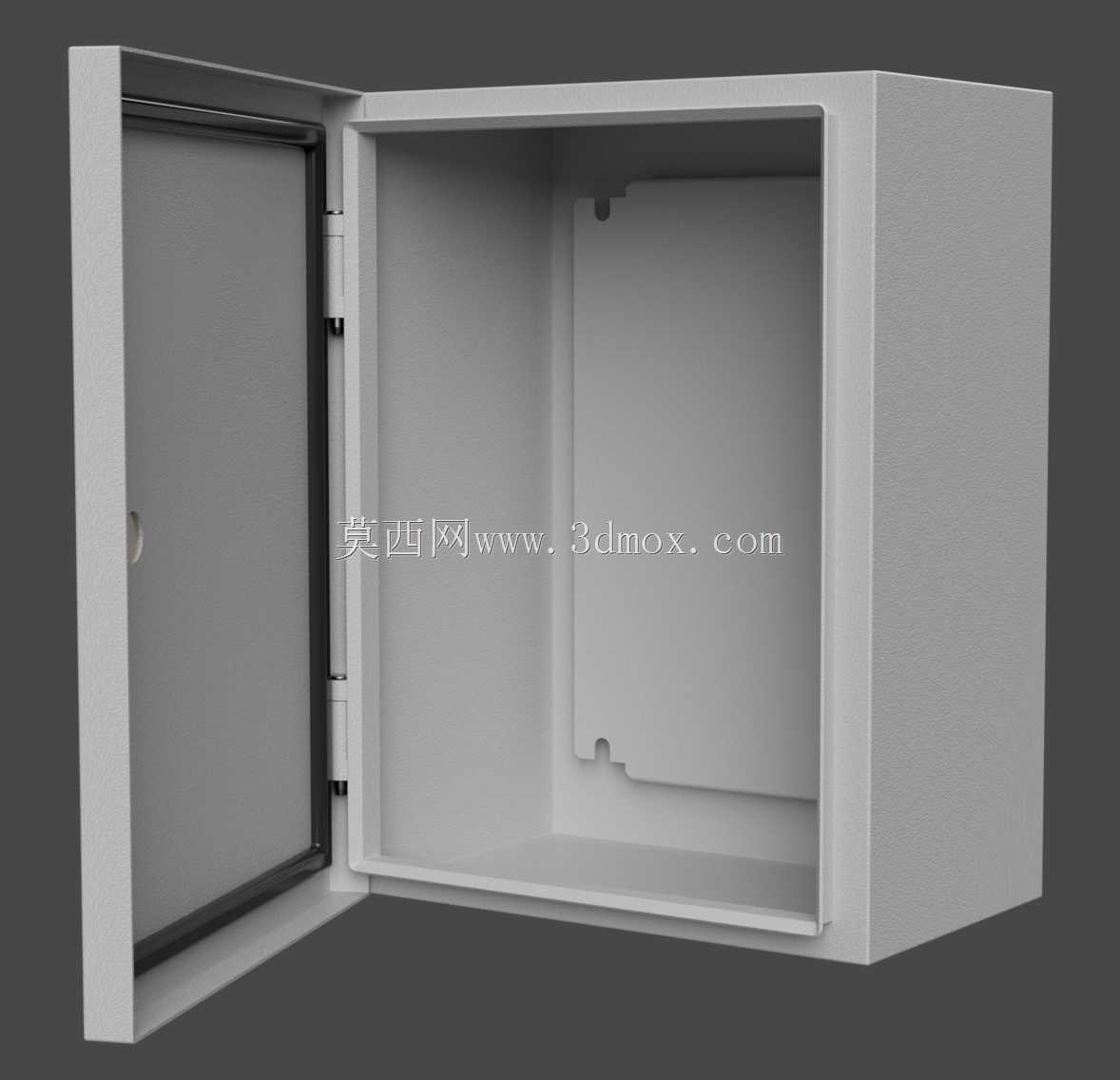

从功能设计来看，箱体搭配的密封门在闭合后能配合周边的密封胶条形成闭合防护层，搭配锁扣结构可以实现门体的压紧锁闭，非授权人员无法随意开启箱门触碰内部带电部件，在无人值守的安装点位也能保障内部元件的安全性。箱体采用钢板弯折成型的结构，整体刚性足够支撑常规电气元件的安装重量，不会因为内部元件挂载、现场轻微磕碰出现明显形变，腔体内壁预留的安装位可以直接固定标准导轨或者安装板，方便使用者根据自身回路需求排布元件，不需要额外对箱体进行大规模二次加工。

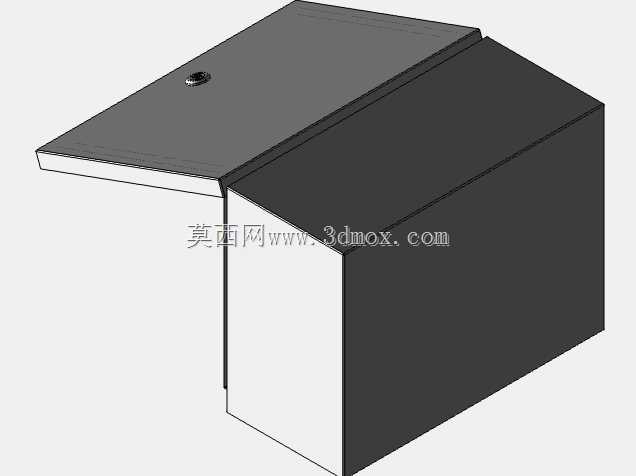

做这类箱体的三维建模时，首先要确认的是安装边界的尺寸匹配，这款箱体的外形尺寸对应12x16英寸规格，换算为公制是300x400毫米的基准尺寸，建模过程中要优先保证内腔的有效安装空间符合常规电气元件的排布要求，不能因为板材厚度、弯折圆角的设置挤占内部可用空间，导致后续选型的元件无法装入。门体与箱体的铰接位置要预留足够的转动间隙，避免门体开合时与箱体边缘、密封胶条出现卡滞，锁扣的安装位置要对应门体与箱体的贴合面，保证锁闭时能均匀压紧整圈密封胶条，不会出现局部缝隙过大影响防护效果的问题。

建模时还要注意板材弯折的工艺合理性，所有弯折处的圆角要匹配常规钢板折弯的工艺参数，避免出现无法加工的直角弯折结构，箱体边缘的折边结构既要提升整体刚性，也要避免出现锐边，防止现场安装人员作业时被划伤。门体内侧的密封胶条安装槽尺寸要匹配常用密封胶条的规格，保证胶条嵌入后不会轻易脱落，闭合时的压缩量处于合理区间，既能实现密封效果，也不会因为压缩量过大导致门体无法完全闭合。

在实际设备选型配套中，这类箱体的安装孔位通常预设在箱体背部，建模时需要明确安装孔的中心距与孔径参数，方便设计人员在做整机设备结构设计时，提前预留对应的安装固定点位，避免现场安装时出现孔位错位需要重新打孔的问题。箱体的门板开合角度也要在建模时做运动干涉校验，保证门体开启到最大角度时，不会和周边相邻的设备、管线发生碰撞，方便后期运维人员开启箱门进行接线、检修、元件更换作业。

对于结构设计从业者来说，这类通用电气外壳的模型可以直接复用在各类中小型设备的电控系统设计中，不需要从零开始绘制箱体结构，只需要根据自身的元件排布需求调整内部安装板的开孔、导轨固定位置即可，能大幅缩短电控部分的设计周期。建模过程中对钣金工艺细节的还原，也能保证后续输出的加工图纸可以直接交付车间生产，不需要反复调整工艺参数，减少设计与生产环节的沟通成本。在做户外场景使用的配套设计时，还可以基于这个基础模型，在箱体顶部增加防雨檐结构、在进出线位置增加防水格兰头的安装位，进一步拓展箱体的适用场景，不需要重新搭建整体箱体结构。
