交错轴啮合锥齿轮传动结构三维设计

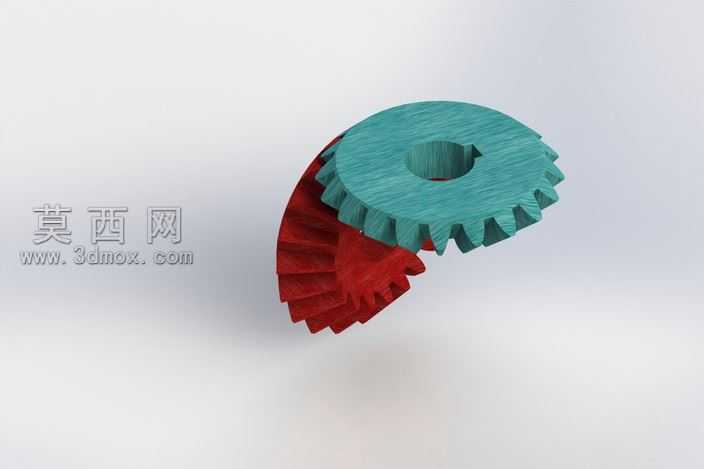

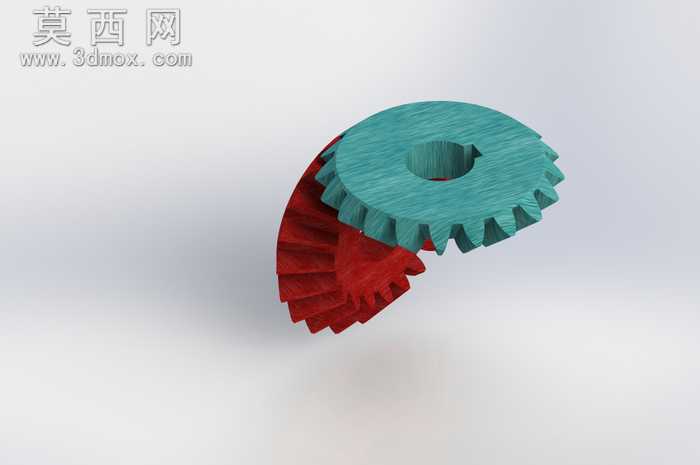

本作品为交错轴啮合锥齿轮传动结构的三维建模成果，建模阶段以机械设计中锥齿轮传动的啮合原理为核心依据，先完成单个锥齿轮的参数化草绘，精准绘制齿顶圆、齿根圆、分度圆锥面的基准轮廓，通过特征放样、阵列切除等操作生成渐开线齿形，严格把控齿面的曲率参数，保证两个齿轮装配后能够实现交错轴之间的运动与动力传递。建模过程中对齿轮中心的键槽结构做了细节还原，键槽的尺寸比例、倒角处理均参照通用机械传动的装配标准设计，确保模型可直接用于后续的装配干涉检查与运动仿真。材质与渲染环节，为两个不同的锥齿轮分别赋予差异化的材质表现，青绿色齿轮采用哑光工程塑料质感材质，调整材质的粗糙度、漫反射参数模拟玻纤增强尼龙的表面肌理，红色齿轮采用同色系不同饱和度的哑光材质，通过色彩区分两个传动构件，便于观察啮合过程中的相对运动关系；场景采用柔和的无影布光，在齿面啮合处添加细微的光影过渡，清晰展现齿形的咬合状态与结构细节，背景选用浅灰色渐变，突出齿轮主体的结构轮廓，避免多余元素干扰结构展示。结构设计上，两个锥齿轮呈90度交错轴排布，齿面为弧齿锥齿轮形态，相比直齿锥齿轮具备更高的承载能力与传动平稳性，建模时特意将两个齿轮设置为分离展示状态，既能够清晰呈现单个齿轮的完整齿形、轮毂、键槽结构，也可以直观展示两个齿轮的啮合位置对应关系，方便使用者理解交错轴锥齿轮的传动逻辑。设计思路围绕教学演示与结构参考展开，摒弃了冗余的外部壳体、支撑轴等附属结构，仅保留核心传动齿轮构件，重点突出锥齿轮的齿形特征与啮合配合关系，可用于机械原理教学演示、传动方案选型参考、三维装配练习素材等场景，模型的齿形参数经过反复校验，确保啮合运动时无齿面干涉、传动比匹配准确，还原了真实锥齿轮传动的结构特性。
