不可分迷宫式轴用密封结构三维设计

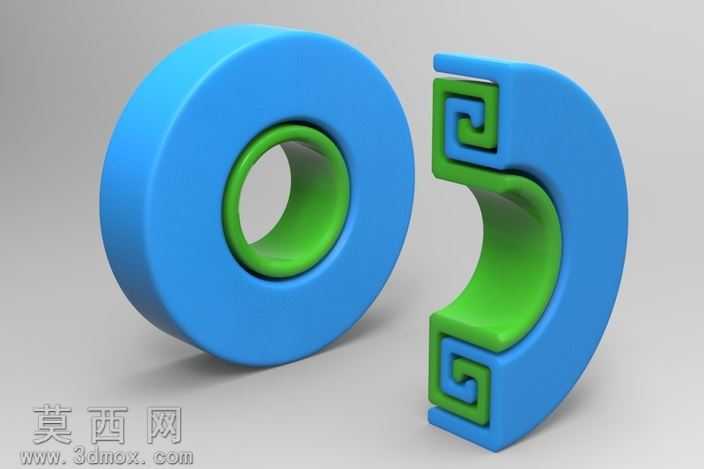

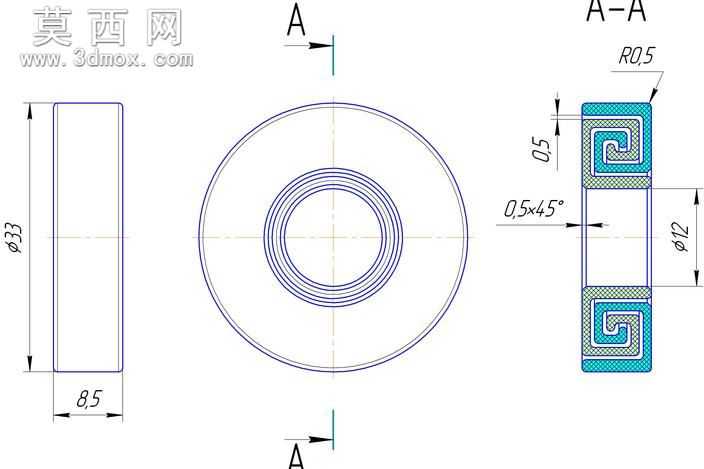

本作品为轴用不可分迷宫密封结构的三维设计成果，建模阶段采用参数化特征建模思路，先绘制密封件的轴向截面轮廓，通过回转特征生成密封基体的基础环形结构，再针对迷宫密封特有的节流齿槽结构，采用草图绘制回形迷宫流道截面后沿环形路径阵列切除，精准还原迷宫密封的多级节流间隙形态。建模过程中严格控制密封配合面的尺寸公差，保证非接触密封所需的微小间隙精度，避免出现结构干涉问题。渲染阶段采用哑光工程塑料材质模拟密封件的实际使用质感，外圈基体赋予饱和度适中的蓝色哑光材质，内部迷宫齿结构采用高对比度的绿色哑光材质，通过材质色彩区分清晰展现密封的内外嵌套结构，渲染时添加柔和的环境漫反射光，搭配浅灰色中性背景，突出密封件的轮廓层次与结构细节，同时添加轻微的地面投影增强三维立体感，让结构展示更直观清晰。结构设计上采用不可分的整体式结构，摒弃传统分体迷宫密封的拼接接缝，避免接缝处出现密封泄漏隐患，迷宫流道采用连续回形弯折设计，形成多级节流膨胀腔，当密封介质通过微小间隙进入流道时，会经过多次节流扩容产生能量损耗，有效降低介质泄漏速率，相比普通平直间隙密封，密封效率得到大幅提升。设计思路围绕非接触式密封的核心需求展开，针对高速旋转轴的密封场景，非接触结构不存在接触摩擦磨损，可大幅延长密封件使用寿命，降低轴运转的功率损耗，整体式不可分结构简化了密封件的安装流程，无需额外的拼接定位工序，同时避免分体结构装配错位导致的密封失效问题，适配多种高速旋转轴的密封工况，可应用于泵类、旋转压缩机等设备的轴端密封场景，兼顾密封性能与装配便捷性。
