本田思域车型侧装夹固定结构件

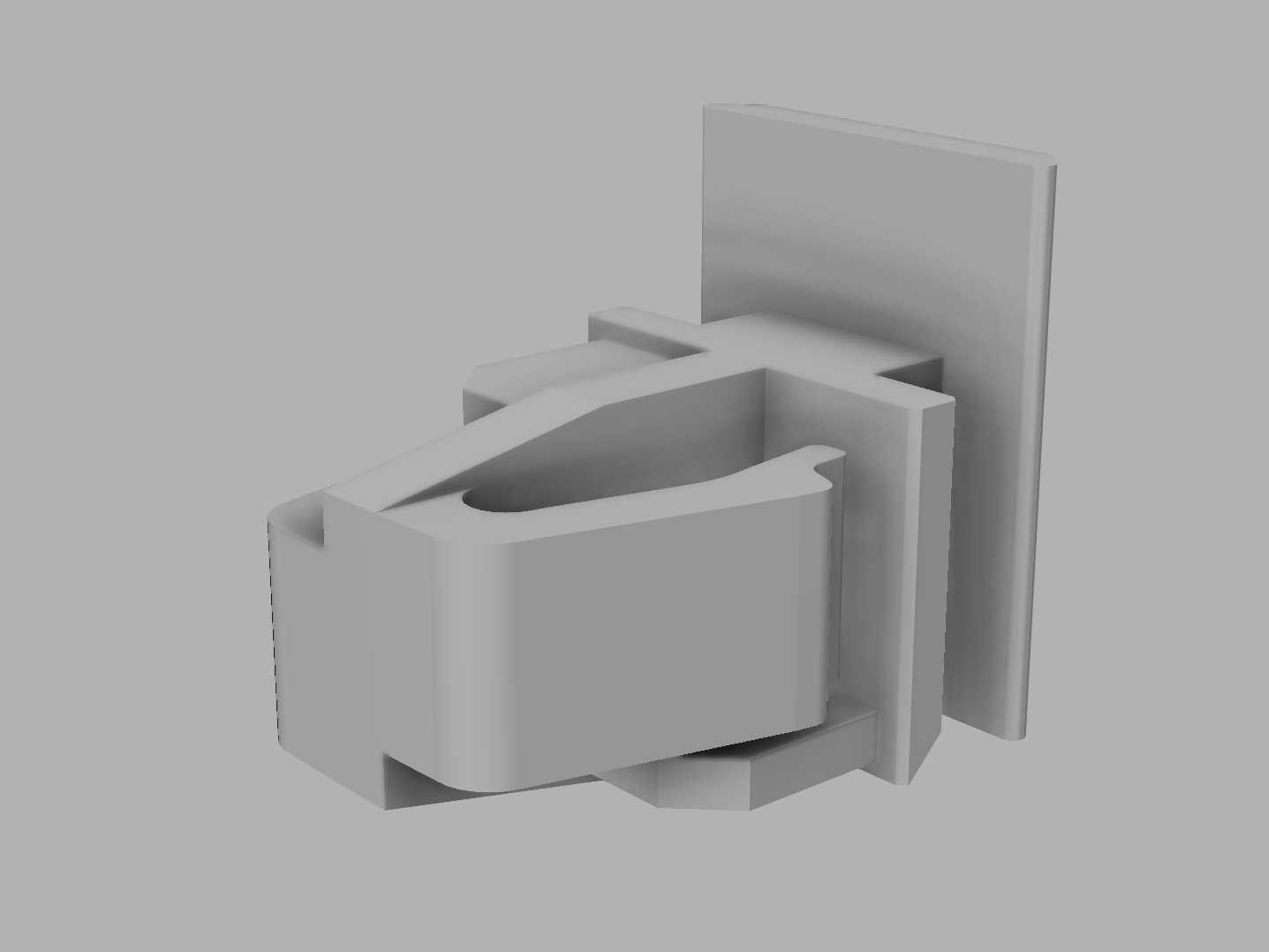

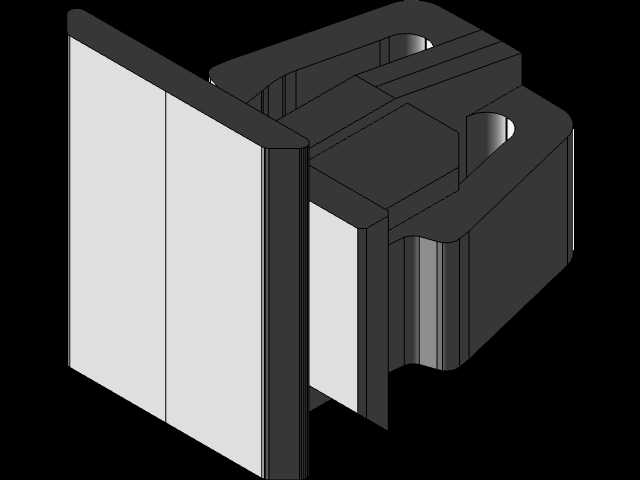

　　这款侧装夹结构件主要适配本田Civic Gen 4车型的侧边成型工位，在整车线束排布、侧围内饰板预装环节承担定位夹持功能，日常装车场景中，它需要卡在车身侧围的预留钣金卡槽内，为周边线束卡扣、内饰定位销提供稳定的安装基准，避免车辆行驶过程中因振动出现内饰件松脱、线束移位摩擦钣金的问题。从结构设计逻辑来看，整个零件采用一体化卡扣式构型，背部的平板结构是安装贴合面，安装时该面完全贴紧车身钣金的安装平面，不需要额外打胶或者增加紧固件，依靠前端的弹性卡舌结构卡入钣金预留的方孔内即可完成固定，拆装时只需要用平口起子撬动卡舌的解锁位就能快速拆下，适配售后维修的快拆需求。前端的夹持槽做了渐变圆弧过渡，槽口的导入端做了15度的倒角，

　　方便装配时被夹持的线束支架或者内饰定位销顺利滑入槽内，槽内的限位凸台高度控制在0.8mm，刚好能卡住配套零件的环形凹槽，不会出现卡接过紧导致装配力过大、或者卡接过松出现旷量的问题。整个零件的壁厚做了均匀化处理，主体壁厚保持在2mm，卡舌位置的壁厚减薄到1.2mm，保证卡舌有足够的弹性变形量，反复拆装5次以上不会出现塑性断裂，同时背部的贴合平板做了0.3mm的拔模斜度，适配注塑生产的脱模需求，不会出现顶白、粘模的生产缺陷。考虑到3D打印验证的需求，整个模型的悬空位置都预设了易拆除的支撑结构，打印层厚设置为0.1mm时，支撑接触面的粗糙度可以控制在Ra6.3以内，拆除支撑后只需要简单打磨就能满足样件装配验证的精度要求。安装边界方面，

　　零件整体的安装占用空间控制在42mm×28mm×35mm的范围内，背部贴合面的安装孔位中心距和本田车型侧围钣金的预留孔位完全匹配，夹持槽的中心高度和周边内饰件的安装基准面齐平，装配后不会和相邻的车门密封条、侧围隔音棉产生运动干涉。在实际装车验证中，这款夹件需要承受-40℃到85℃的环境温度变化，材料选用ABS时，卡舌的弹性保持率可以达到90%以上，不会因为低温变脆出现断裂，也不会因为高温软化导致夹持力下降。设计过程中特意规避了尖锐棱角，所有外露的棱边都做了R0.5的圆角处理，一方面避免装配时划伤操作人员的手部，另一方面也减少应力集中点，提升零件的抗疲劳寿命。夹持槽的内部尺寸做了0.2mm的公差预留，适配注塑生产的尺寸波动，

　　即使生产过程中出现一定的尺寸收缩，也能保证和配套零件的配合间隙在合理范围内，不会出现装配困难或者配合过松的问题。零件背部的贴合面没有做多余的加强筋，避免加强筋顶到钣金上的防锈涂层，导致安装后贴合面出现缝隙，同时平板背面做了细微的防滑纹理，安装后和钣金之间的摩擦力可以提升整体的固定稳定性，即使车辆经过颠簸路面，夹件也不会出现移位。
