本田车型适配车门饰条固定夹结构设计

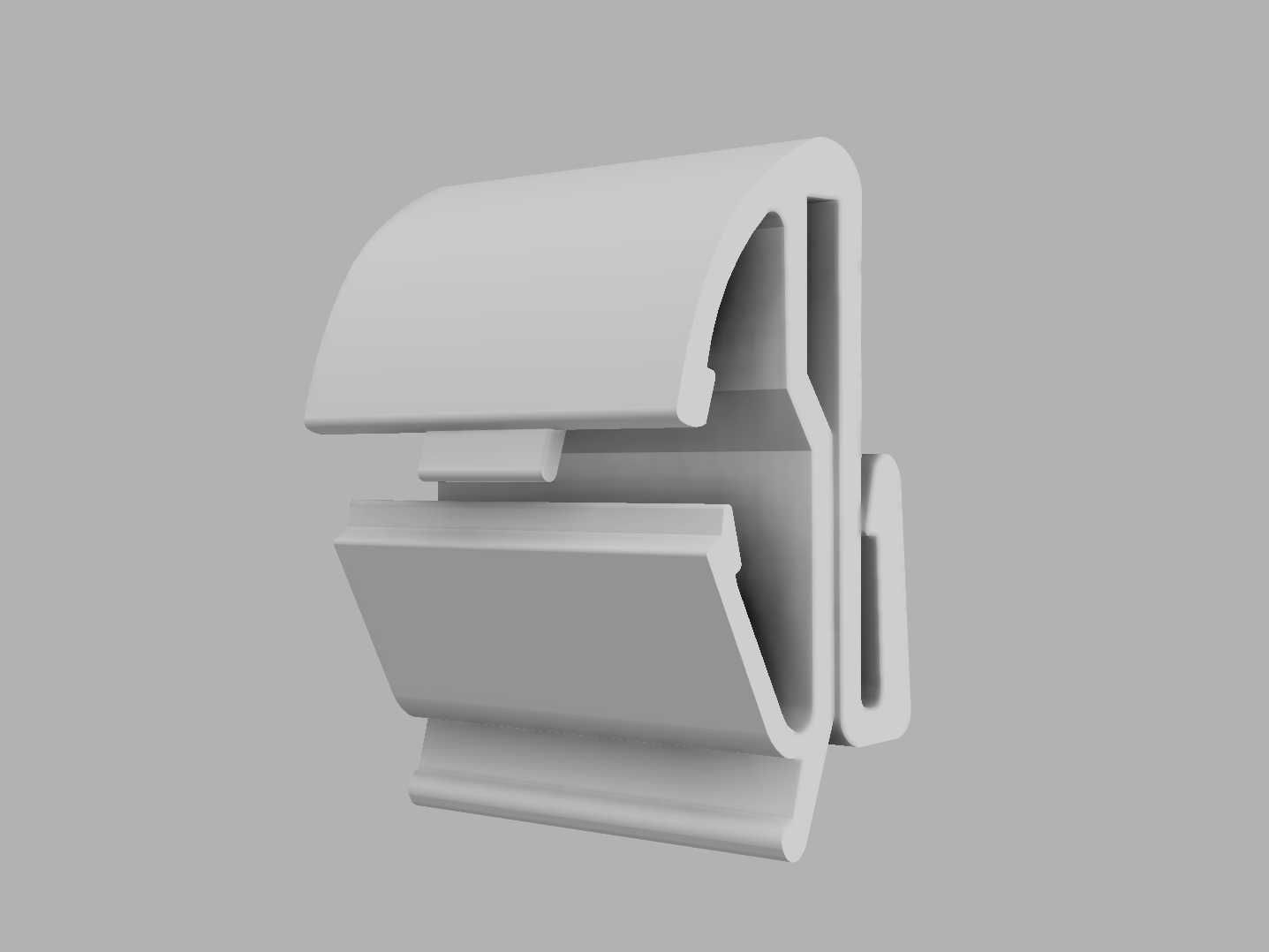

　　在汽车内外饰装配体系中，车门饰条的固定连接件直接影响饰条装配精度、长期使用稳定性与NVH表现，这类看似微小的卡扣类零件，往往是决定车门饰条是否出现翘边、异响、脱落问题的核心部件。本次设计的车门饰条固定夹，针对本田Civic Gen 4车型的旧款夹子结构做了适配优化，同时兼容CRX车型的车门钣金安装位，可直接替换原有老化失效的固定件，也可用于同平台车型的饰条改装、维修替换场景。

　　从实际使用场景来看，这类饰条夹安装在车门钣金与外侧饰条之间，需要同时满足几个核心工程要求：一是卡接后的保持力要足够，车辆行驶过程中车门区域会持续受到气流冲击、车身振动、温度交变影响，卡扣不能出现松脱位移；二是安装过程要具备足够的导向性，装配工人在流水线作业或者售后维修时，不需要额外调整就能快速卡入到位，降低装配工时；三是要预留合理的公差吸收空间，车门钣金的冲压公差、饰条的注塑公差都在±0.3mm左右波动，卡扣结构需要能吸收这类公差，避免出现饰条装配后缝隙不均、段差超差的问题。

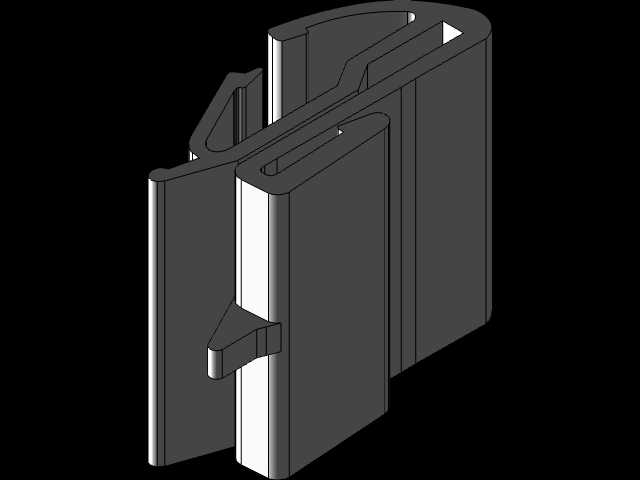

　　设计过程中首先参考了原厂卡扣的安装边界尺寸，卡接钣金的卡槽宽度匹配原车0.8mm厚度的车门钣金翻边，卡槽内部设置了两级倒刺结构，第一级倒刺用于安装时的初步导向定位，第二级倒刺在卡扣完全卡入后卡紧钣金背面，提供足够的拔出阻力，经过结构受力仿真验证，单个卡扣的垂直拔出力可以达到85N以上，完全满足整车厂对于外饰件固定卡扣的力值要求。卡扣与饰条配合的一侧设置了带弹性补偿的支撑筋，当饰条按压到位后，支撑筋会产生0.2mm左右的弹性形变，持续给饰条提供向外的张紧力，避免车辆长期使用后饰条因为塑料蠕变出现松动异响。

　　考虑到3D打印验证与小批量制作的需求，整个结构做了无支撑优化设计，除了卡接倒刺位置预留了0.1mm的打印余量外，其余壁厚都控制在1.2mm-1.8mm之间，使用ABS材料打印时，层厚设置0.1mm即可获得足够的结构强度，不需要额外打印支撑结构，打印完成后只需要简单去除毛边就能直接装车测试。结构上特意做了防错设计，卡扣的不对称外形可以避免工人装反，安装时只有方向正确才能完全卡入钣金卡槽，从源头上降低装配错误率。

　　从安装边界来看，卡扣卡入钣金后，突出钣金表面的高度控制在6.2mm，不会和车门内部的玻璃升降机构、防水膜产生干涉，卡扣两侧的定位翼片刚好卡入钣金上的预制定位孔，限制卡扣在钣金平面内的窜动，每个卡扣负责固定120mm长度范围内的饰条，沿车门饰条长度方向每间隔100-150mm布置一个，就能保证整条饰条的贴合度。针对不同年款车型的细微钣金差异，结构上在卡槽入口处做了15度的导入斜角，即使钣金翻边存在轻微的角度偏差，也能顺利卡入，不会出现卡扣断裂或者卡接不到位的问题。

　　在材料适配性上，这个结构既适合3D打印ABS、PETG材料做样件验证，也适合开模后使用PA66加玻纤材料做量产件，量产状态下卡扣的倒刺位置可以根据实际材料的收缩率微调尺寸，保证卡接力的一致性。不同于市面上通用的 aftermarket卡扣，这个结构完全匹配对应车型的安装点位，不需要对原车钣金或者饰条做任何打磨、修改，直接替换损坏的旧卡扣即可，维修后的饰条贴合度可以达到原厂新车的装配标准，不会出现缝隙不均、高速行驶时饰条风噪变大的问题。
