低侧隙防反弹啮合齿轮组结构设计

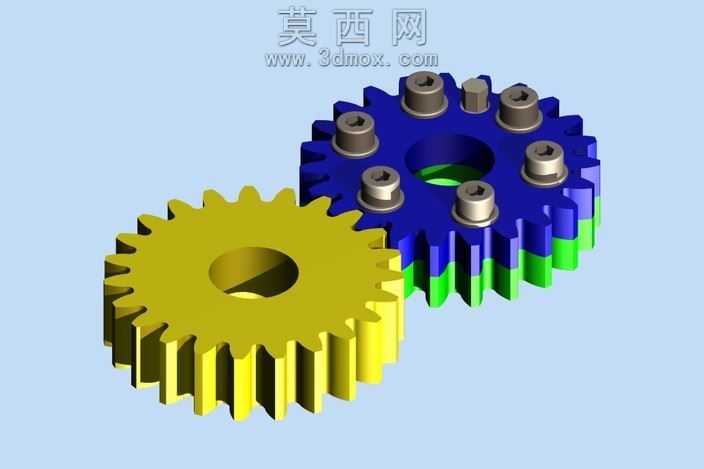

本作品为针对齿轮传动反向间隙问题设计的低反弹啮合齿轮组，整体采用三维参数化建模完成，建模过程中先依据渐开线齿廓生成方程完成单个齿形的精准绘制，通过圆周阵列完成标准直齿圆柱齿轮的基础齿坯构建，再针对消隙需求对双层错齿结构进行分步建模。其中黄色主动轮为整体式直齿轮结构，建模时严格控制齿厚、齿顶圆、齿根圆的参数精度，保证齿面啮合的基础接触面积；蓝色从动轮采用双层叠装的错齿消隙结构，两层齿轮沿周向错开微小角度，通过沿端面圆周均匀分布的内六角紧固件实现两层齿轮的相对位置锁定，建模时对紧固件安装孔、定位销孔的同轴度、位置度进行了参数化约束，保证装配后两层齿轮的齿面错位量均匀可控。材质渲染阶段，主动轮赋予金属亮黄色硬质合金材质，添加细微的金属磨砂质感与边缘倒角高光，还原钢制齿轮经表面淬火后的外观特征；从动轮主体赋予深蓝色金属漆材质，上下叠层的边缘处添加绿色分色标识区分两层结构，紧固件赋予不锈钢金属材质，添加真实的螺纹细节与金属反光效果，背景采用淡蓝色纯色渲染背景，搭配柔和的环境漫反射光照，清晰展现齿轮组的啮合状态与叠层结构细节。结构设计上，该齿轮组通过双层错齿预紧的方式，让两层齿轮的齿面分别贴合主动轮齿槽的两个相反侧面，消除传动换向时的齿侧间隙，从结构根源上减少齿轮传动过程中的反向回弹问题，同时紧固件的均匀排布保证了错齿预紧力的周向均匀性，避免局部应力集中导致的齿面偏磨。建模过程中对齿轮啮合的中心距进行了精准校核，保证齿面接触斑点处于合理范围，既实现消隙防反弹的功能，又不会因预紧量过大导致传动阻力过高、齿面磨损加剧的问题，整体结构紧凑，可直接应用于对传动回差有严格要求的精密传动场景。
