紧凑型负离子发生装置第九版结构设计

　　在空气净化类小家电、新风系统配套组件、密闭空间空气优化模块的开发场景中，负离子发生单元是核心的功能输出部件，这类部件的设计往往需要兼顾内部高压发生电路的排布空间、绝缘安全距离、外部安装适配性以及整机装配的公差配合要求，本次迭代的第九版结构方案，正是针对前序版本在小空间装机适配、安装固定可靠性、外观与周边组件干涉问题上做的针对性优化。从实际落地的使用场景来看，这类负离子发生装置常被嵌入到桌面空气净化器、车载空气优化模块、壁挂式新风机组、甚至是部分具备空气优化功能的家居照明产品中，不同的装机场景对部件的外形轮廓、固定方式、出线位置都有差异化要求，这也是结构迭代过程中需要反复权衡的核心点。

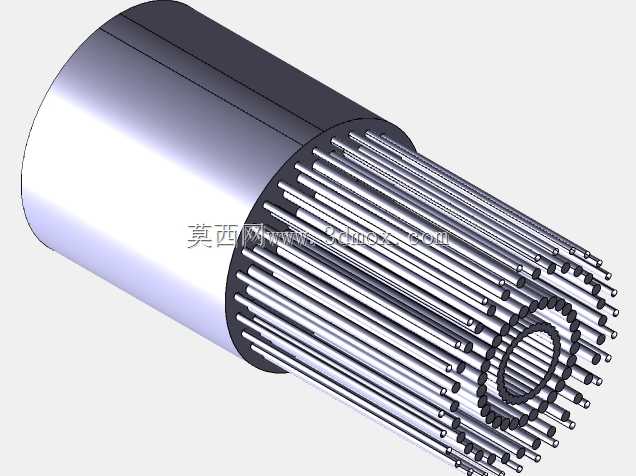

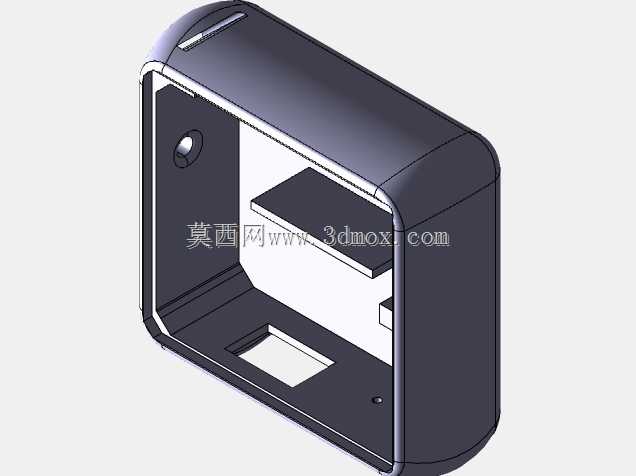

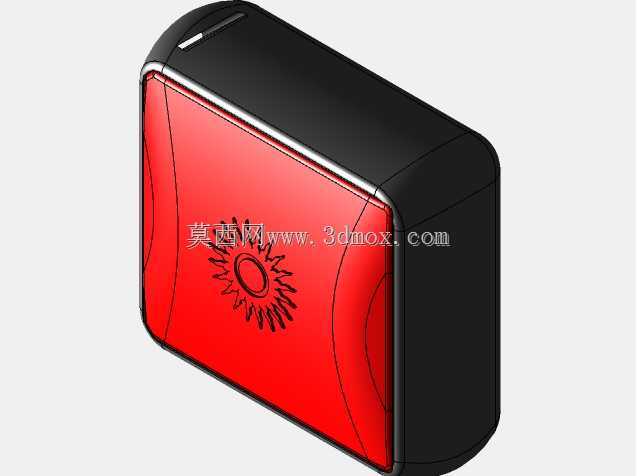

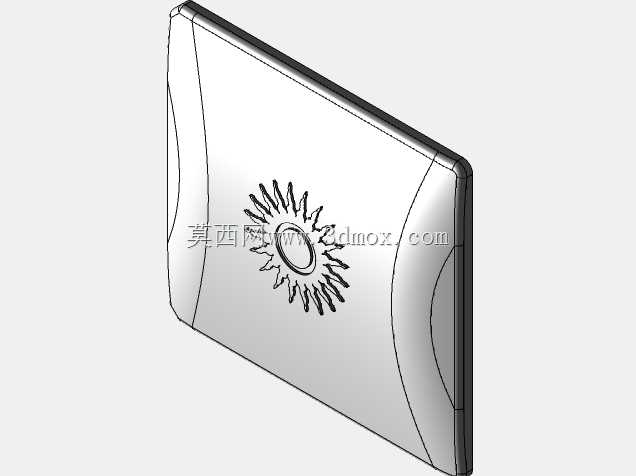

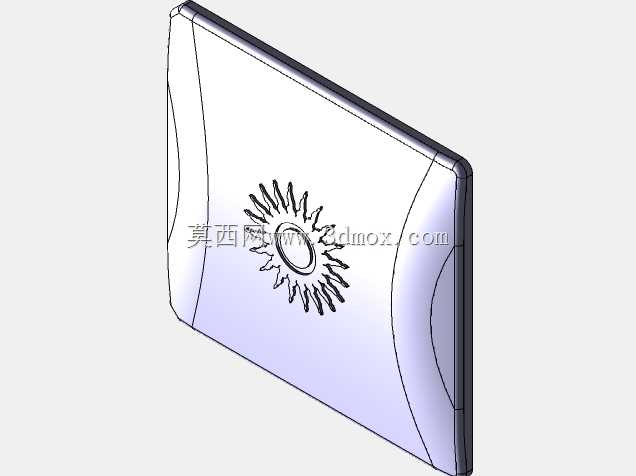

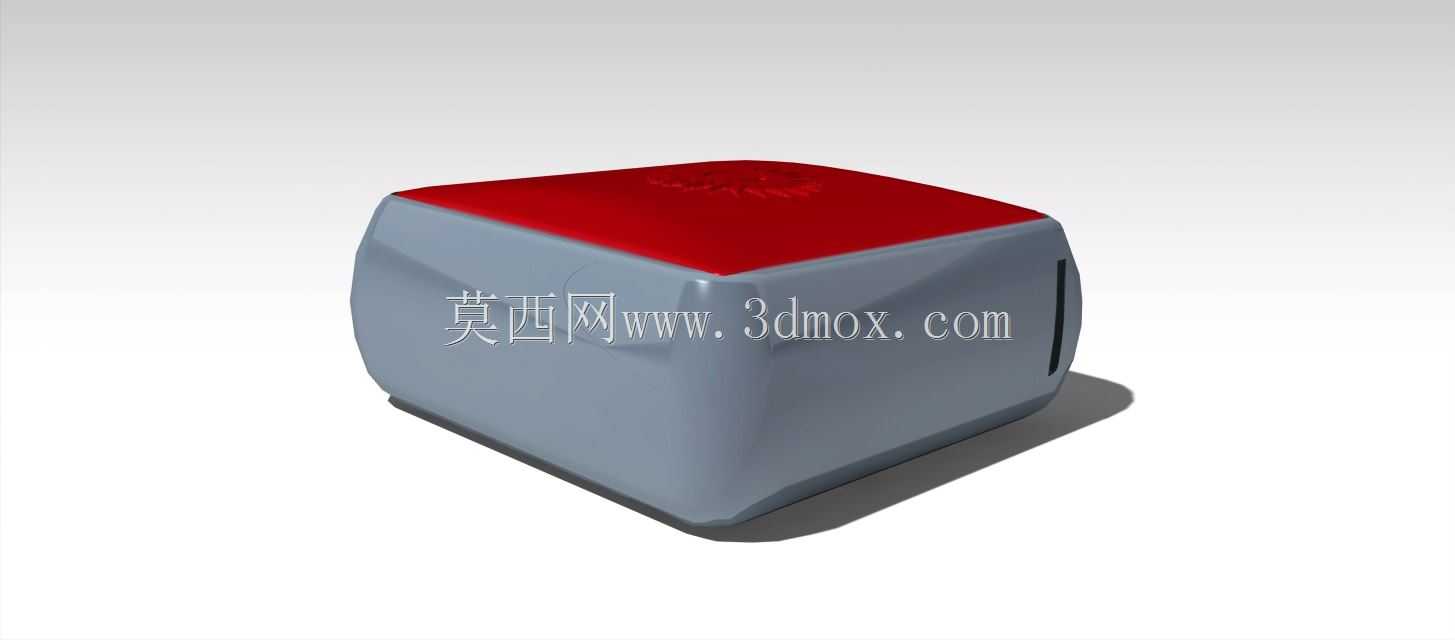

　　该版本的结构设计首先将内部高压发生模块的排布做了紧凑化处理，将原本分立的升压绕组、整流元件、放电端连接位做了层叠式布局优化，在保证高压端与低压供电端之间爬电距离满足安规要求的前提下，将整体壳体的占用空间压缩到了适配小腔体装机的尺寸范围，壳体主体采用圆弧过渡的类方型轮廓，顶部采用封盖式结构与下壳做卡扣配合，省去了额外的螺丝固定位，既减少了装配工序，也避免了金属螺丝引入的高压放电风险。壳体侧面预留的内凹式走线槽，是为了适配不同装机方向的高压输出线排布，不管是侧向出线还是底部出线，都可以通过这个线槽做走线限位，避免线材与内部高压元件接触，也能防止装配过程中线材被壳体夹伤。

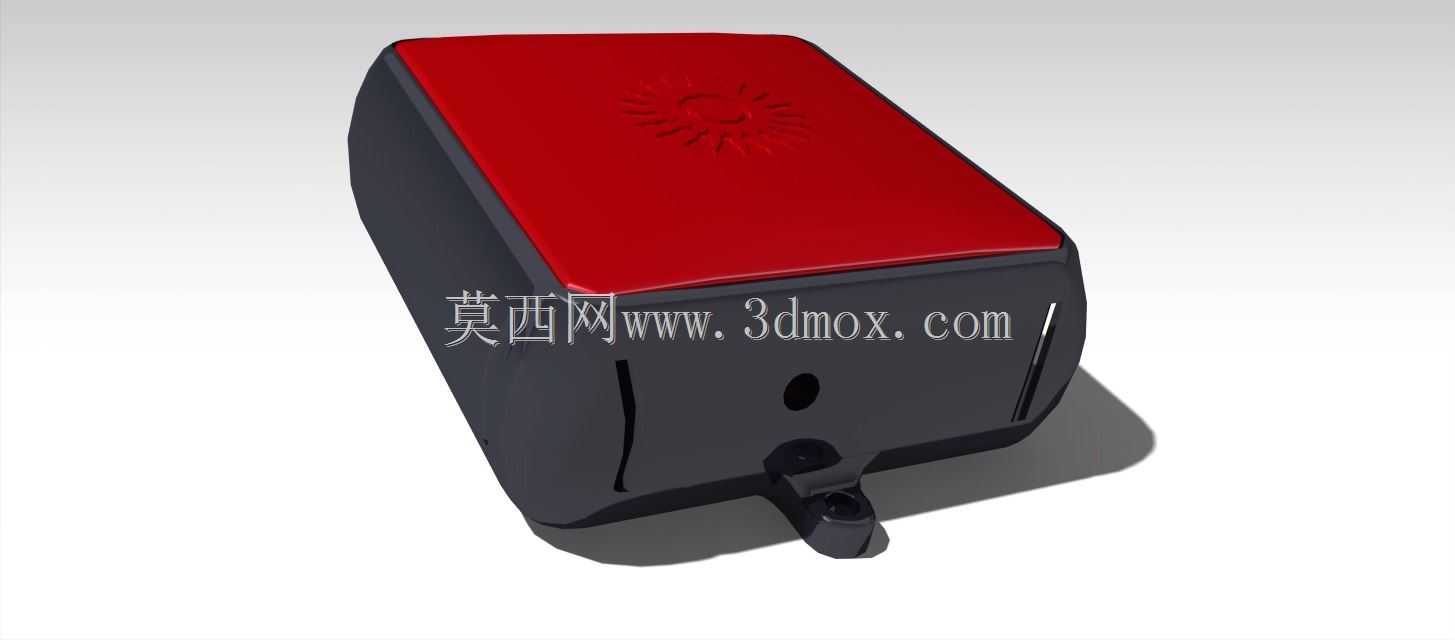

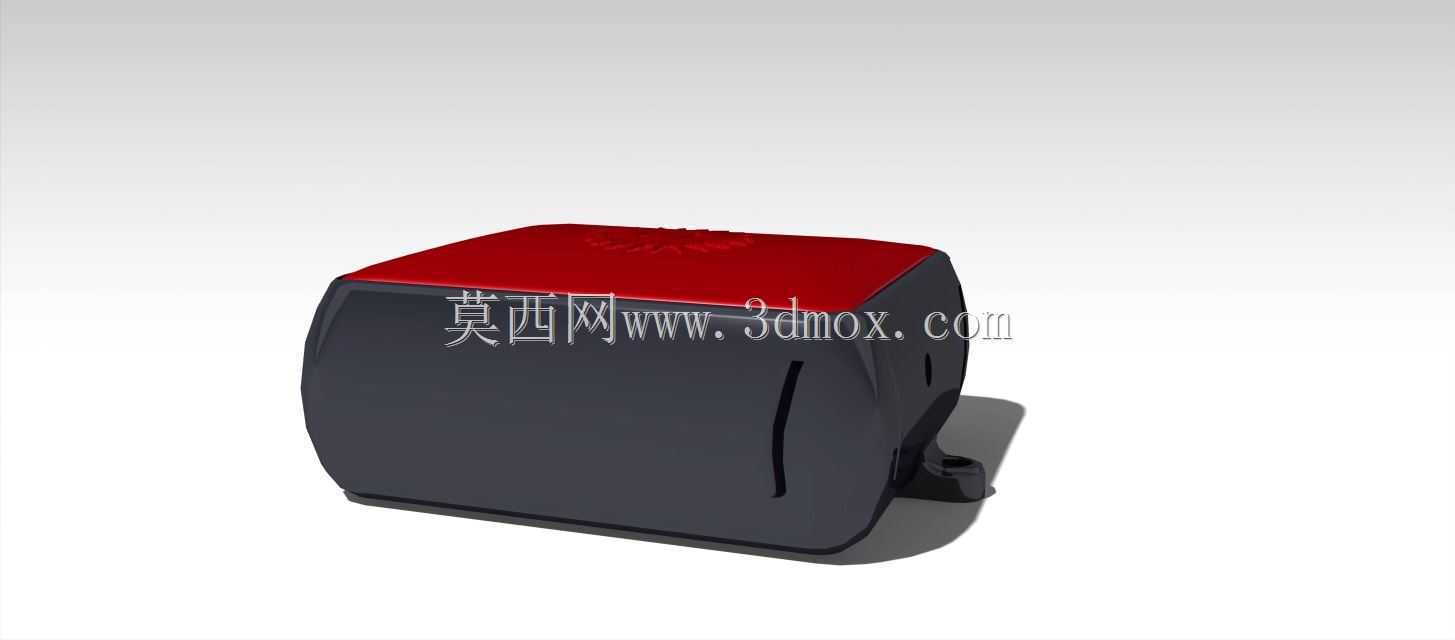

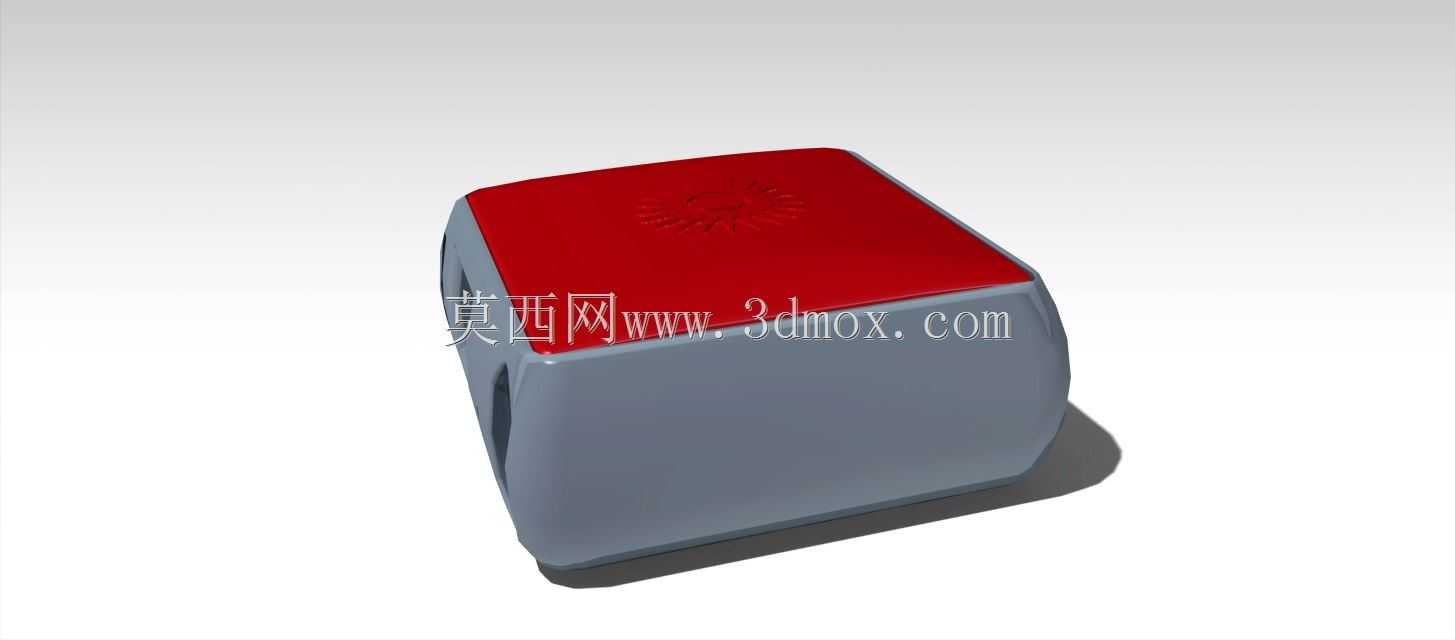

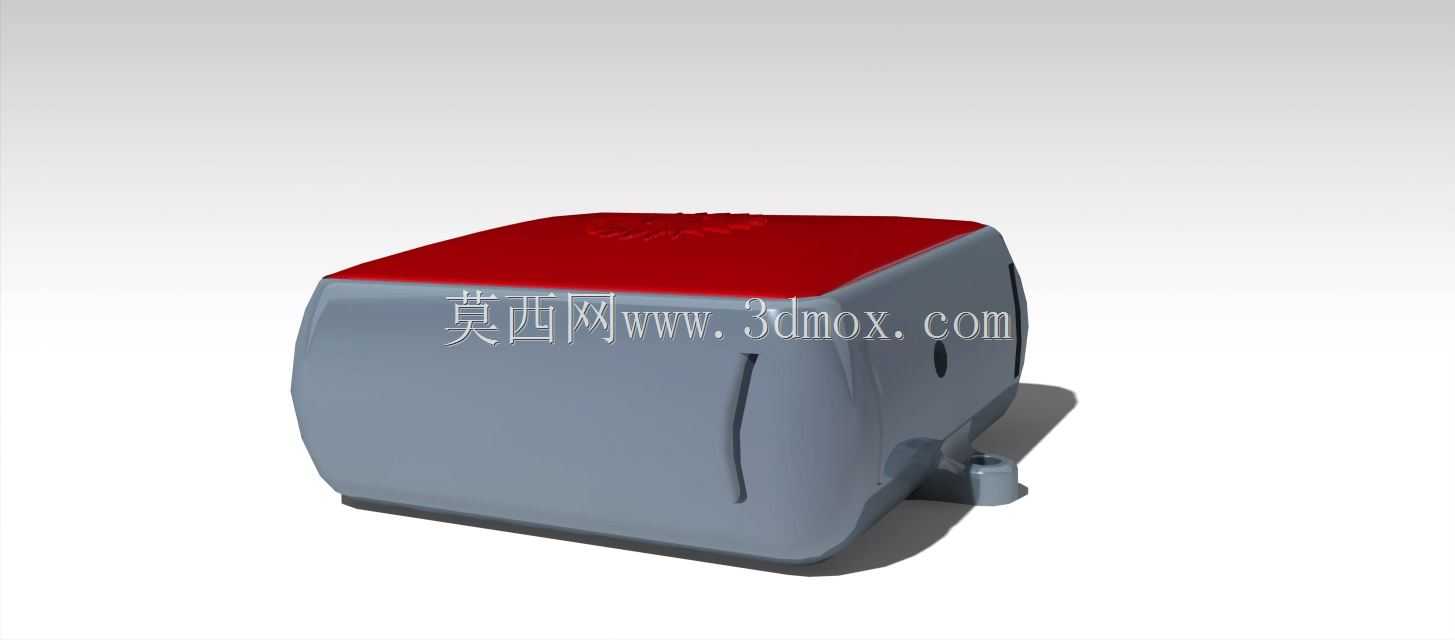

　　底部延伸出的带孔固定支脚，是针对螺丝固定安装场景设计的，支脚的安装孔位做了沉台处理，装配后螺丝头不会突出支脚平面，保证部件安装后与安装基面完全贴合，不会出现晃动间隙；同时支脚的位置做了偏心调整，避开了壳体内侧的高压元件区域，防止螺丝过长顶穿壳体接触内部电路造成安全隐患。从外形尺寸的边界控制来看，该版本的整体外轮廓做了最大尺寸的限位设计，所有边角都做了R角处理，既避免了装配过程中锐边划伤操作人员，也能在装入设备腔体时减少与周边结构件的卡滞问题，壳体的壁厚经过反复验证，在满足结构强度、绝缘要求的前提下做了减薄处理，既控制了部件整体重量，也为内部电路预留了更多的排布空间。在功能实现的结构配合上，顶部封盖的内表面做了多道加强筋设计，既提升了上盖的结构强度，防止装配和运输过程中出现盖体变形，也能在加强筋的间隙处预留灌封空间，针对高湿环境使用的场景，可以在壳体内部做环氧树脂灌封处理，加强筋能够起到固定灌封层、防止灌封料流动移位的作用。壳体侧面预留的小圆孔是状态指示灯的导光位，不需要额外加装导光柱，直接将指示灯贴装在内部PCB对应位置，光线就可以通过壳体的半透明材质透出，减少了额外零件的数量，也降低了装配复杂度。

　　在实际选型适配过程中，结构设计人员可以直接参考该模型的安装孔位尺寸、外轮廓边界做设备腔体的预留设计，不需要再反复调整发生单元的结构来适配整机，该版本的固定支脚位置、出线方向都做了通用化设计，能够适配绝大多数小体积空气净化类产品的安装需求，同时壳体的卡扣配合结构也做了公差补偿设计，在常用的注塑公差范围内，上下壳都可以实现顺畅装配，不会出现卡扣过松导致盖体脱落、或者卡扣过紧导致装配困难的问题。针对不同的放电端适配需求，该结构还预留了放电刷或者放电针的安装位，不管是采用碳纤维刷头还是金属放电针，都可以在壳体对应的输出位做固定，不需要额外修改壳体结构，大幅提升了部件的通用适配性。在绝缘安全的结构设计上，高压输出端的位置与低压供电接口的位置分别设置在壳体的两个对角位置，最大化两者之间的物理距离，避免出现高压串入低压供电回路的问题，同时壳体内部在高低压区域之间设置了隔离挡墙，从物理结构上阻断了高压放电的路径，即使在高湿环境下也能保证绝缘性能满足安规要求。
