螺线管驱动非接触消毒剂自动分发装置

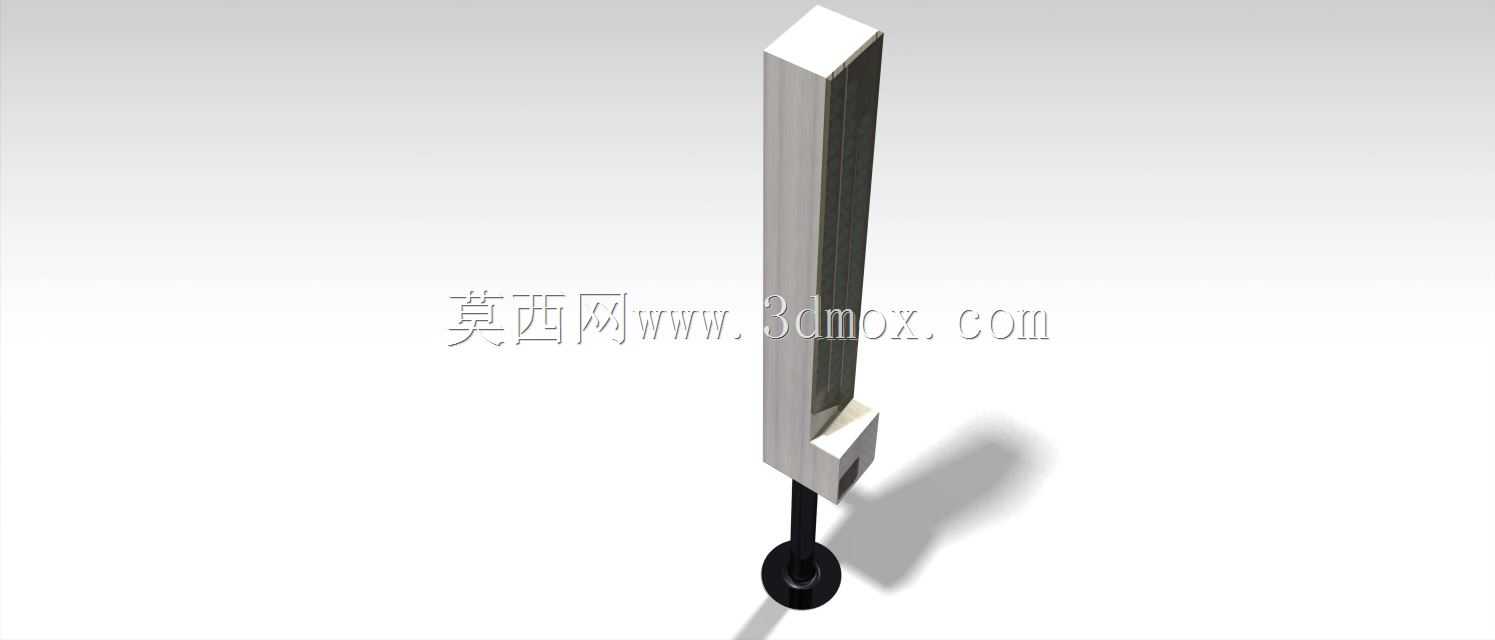

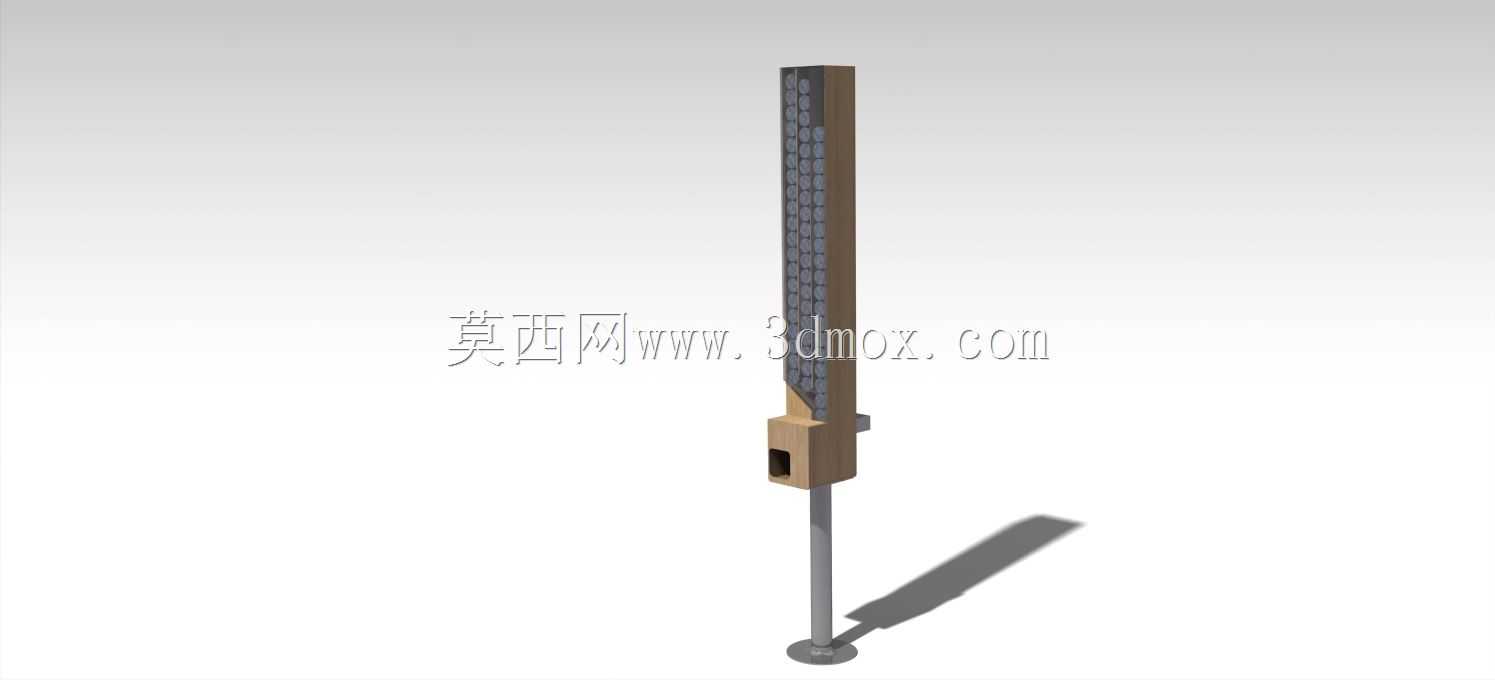

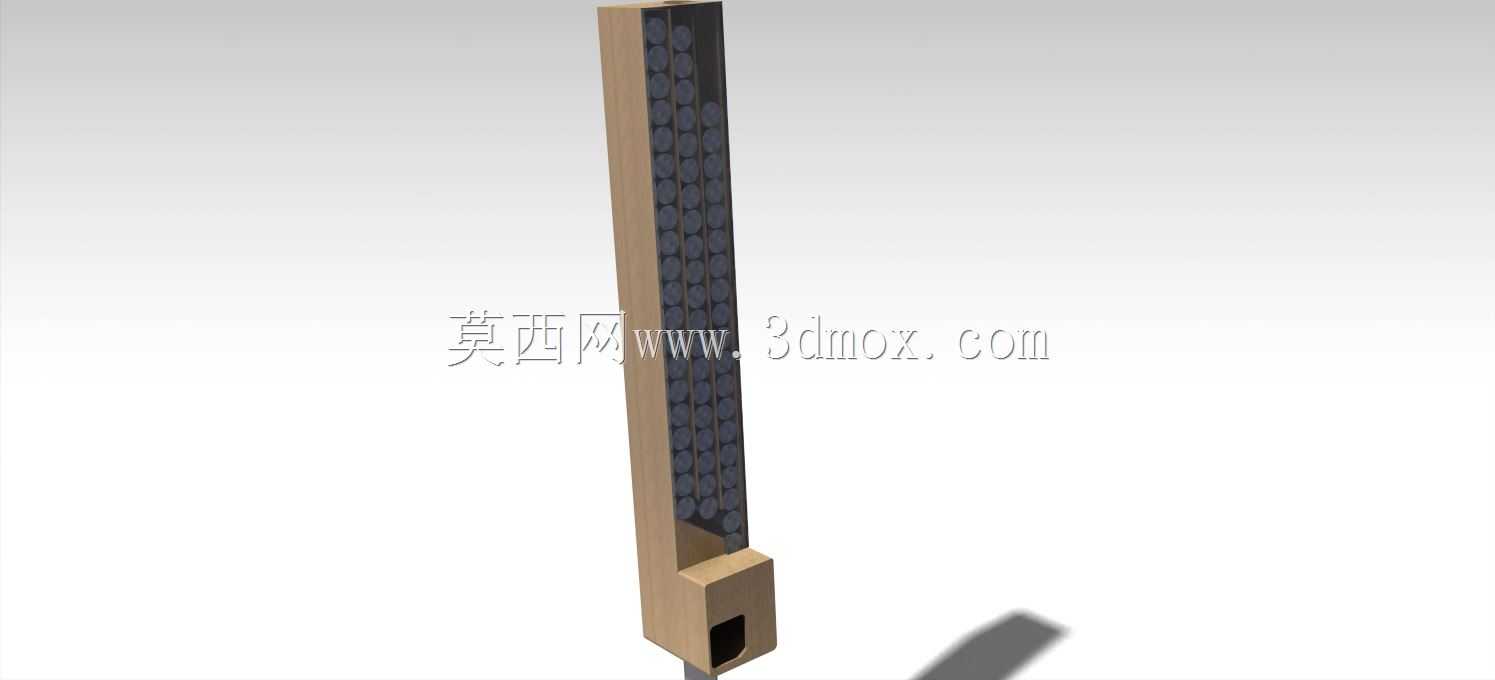

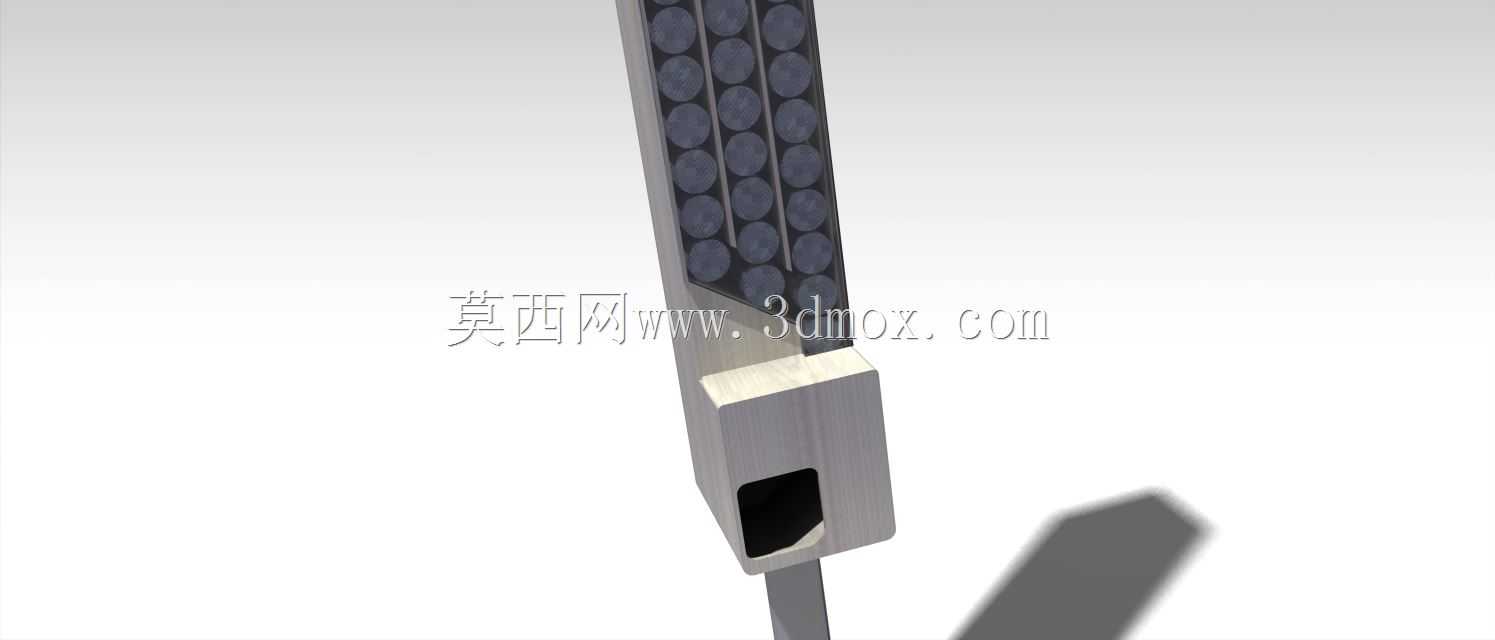

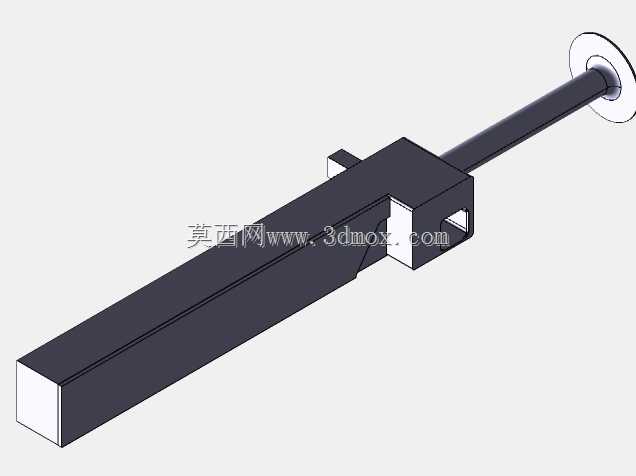

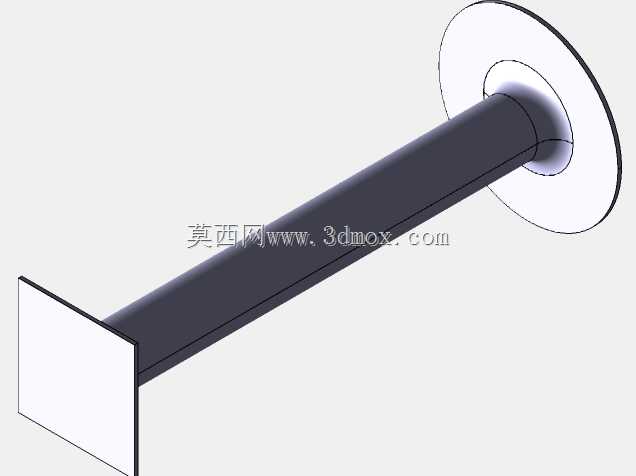

　　这款非接触式消毒剂分发装置，核心执行元件采用螺线管电磁阀作为出料触发机构，整体采用立式窄幅结构设计，主体立柱截面尺寸控制在80mm×80mm范围内，总高度约1200mm，安装底座仅需直径150mm的平整固定面，可直接落地放置或通过膨胀螺栓固定在墙面、公共通道立柱旁，不会占用过多通行空间，适配写字楼入口、商超通道、校园门厅、医疗场所预检分诊区等各类公共区域的布设需求。

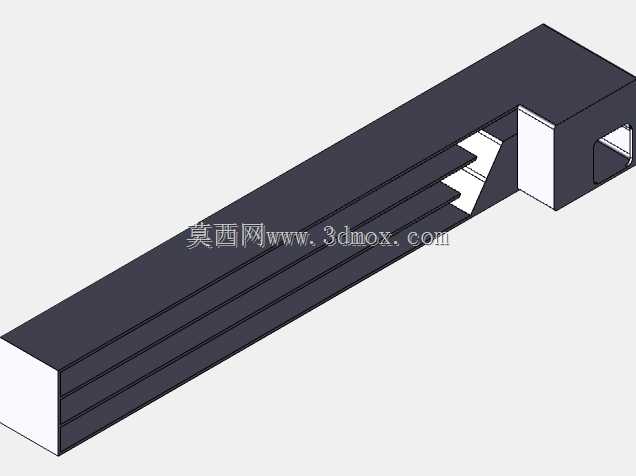

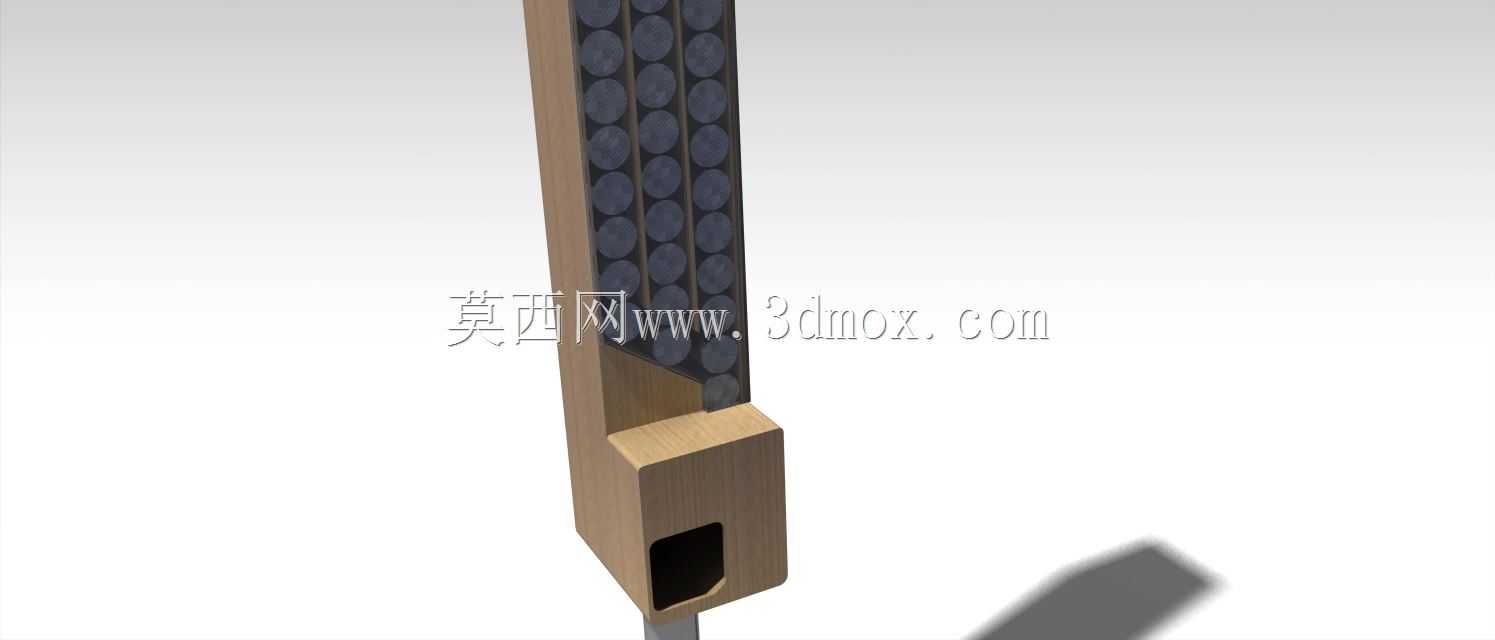

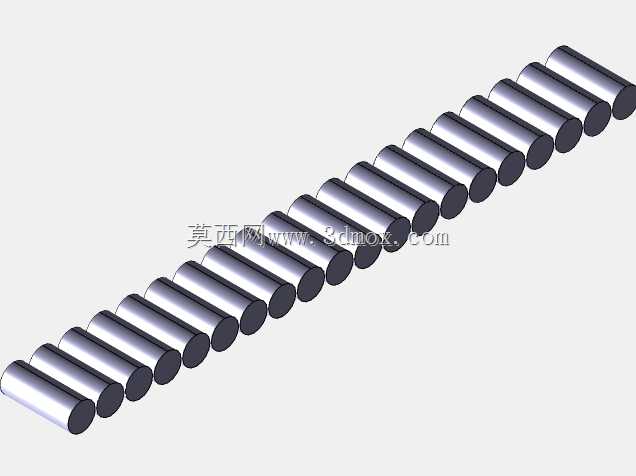

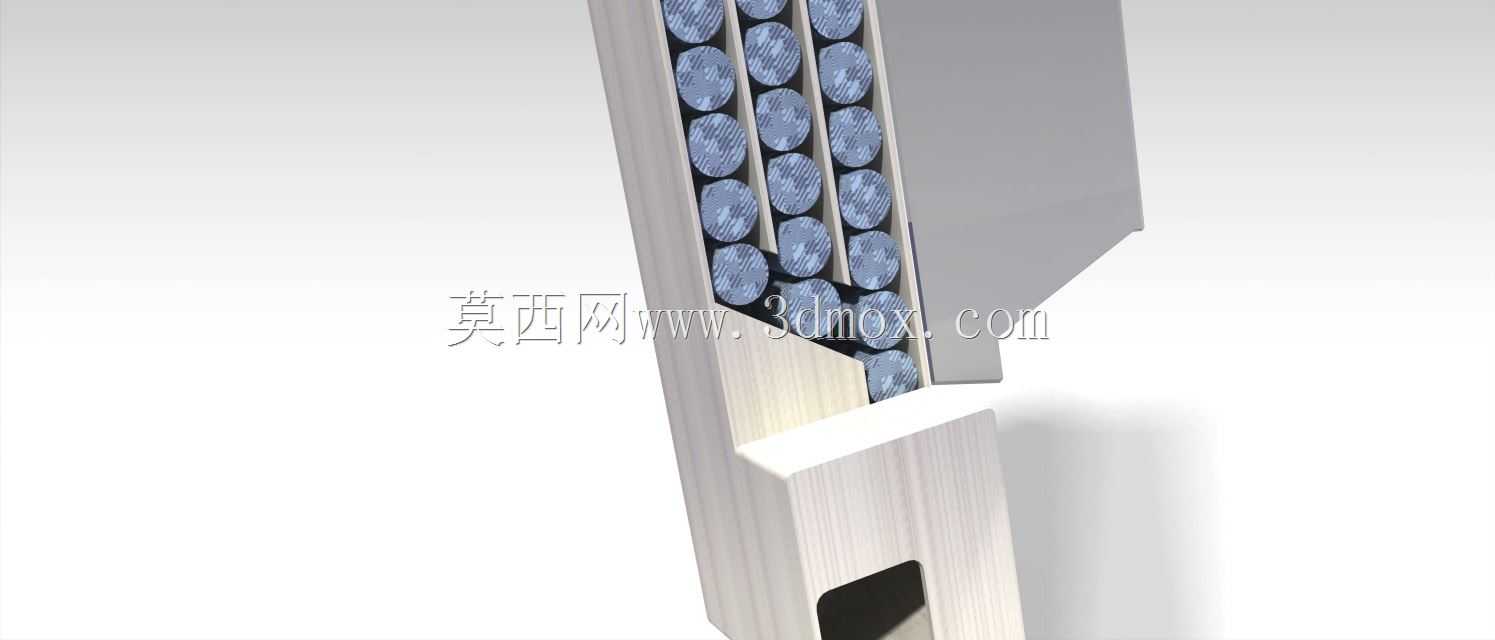

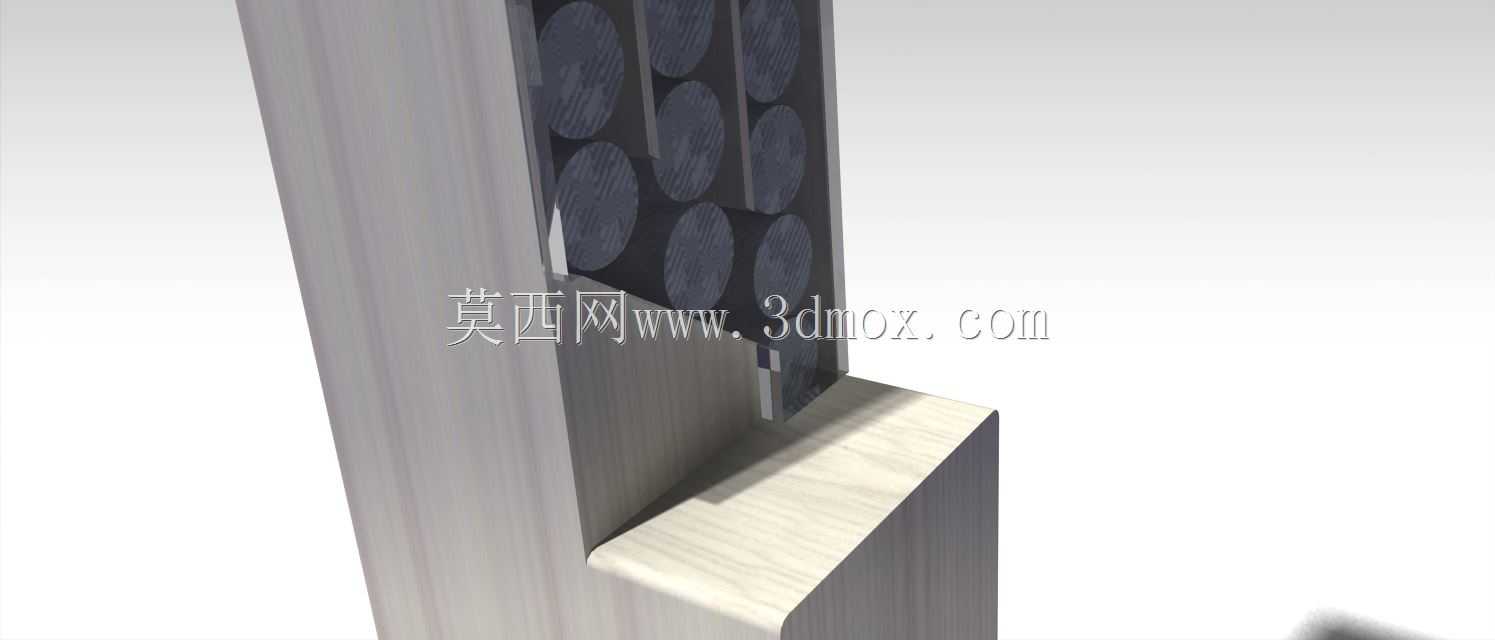

　　装置的储料仓集成在立柱上部的长条形腔体内，采用竖直堆叠的方式存放独立小包装消毒剂袋，单仓可容纳40-50份独立包装物料，储料仓侧面预留透明观察窗，运维人员可直接目视查看剩余料量，无需频繁开盖检查。出料触发逻辑完全依托重力落料原理设计，螺线管电磁阀常态下处于锁止状态，挡料销伸入储料仓最下方物料的承托位置，托住整列堆叠的消毒剂袋；当用户触发扫码识别模块后，控制回路给螺线管供电，动铁芯带动挡料销快速回缩，最下方的消毒剂袋失去承托后在重力作用下沿出料导槽滑落至取料口，螺线管在通电0.3s后自动断电复位，挡料销弹出托住上方剩余的物料列，单次动作仅送出一份物料，从根本上避免多料连出的故障。

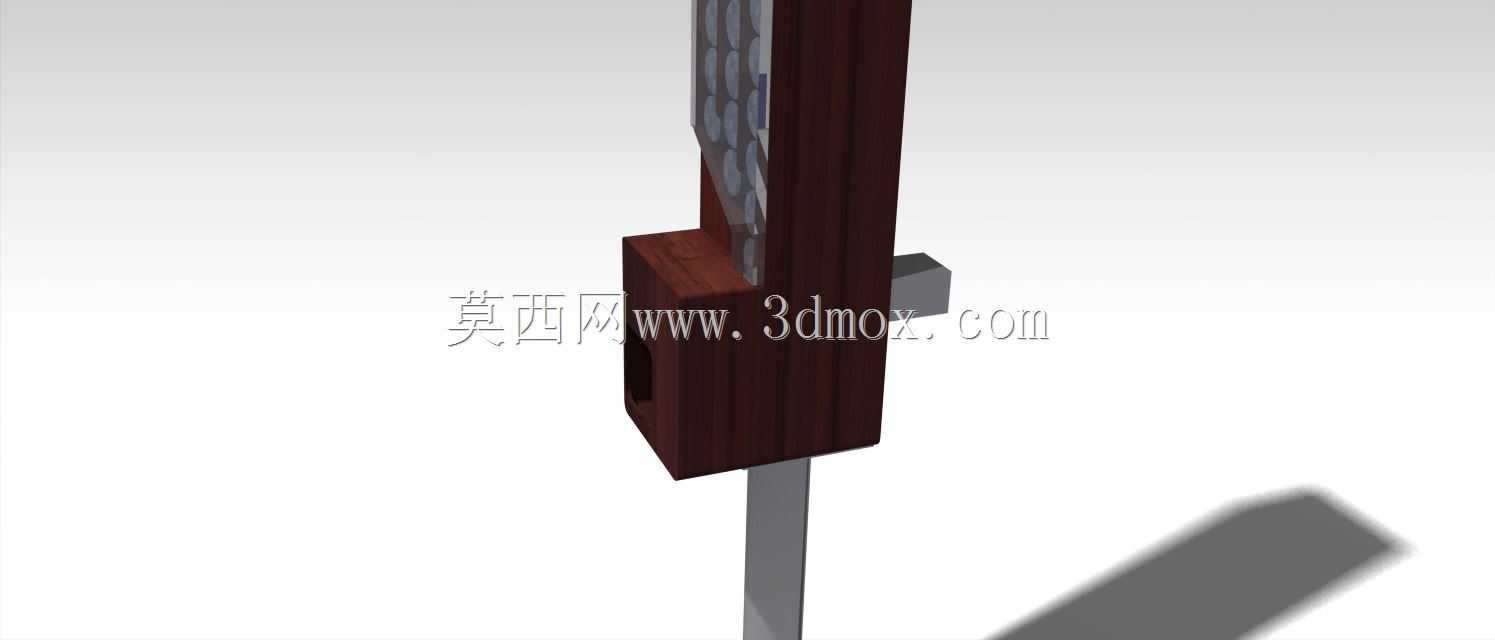

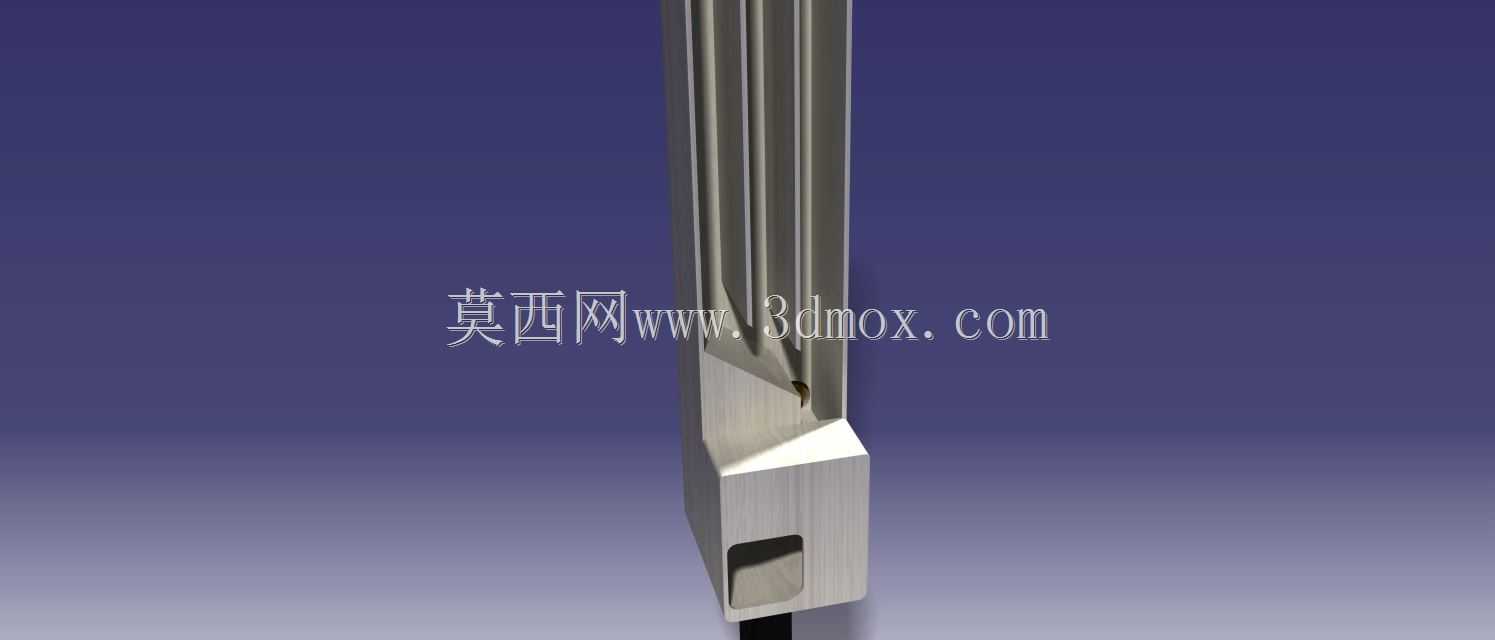

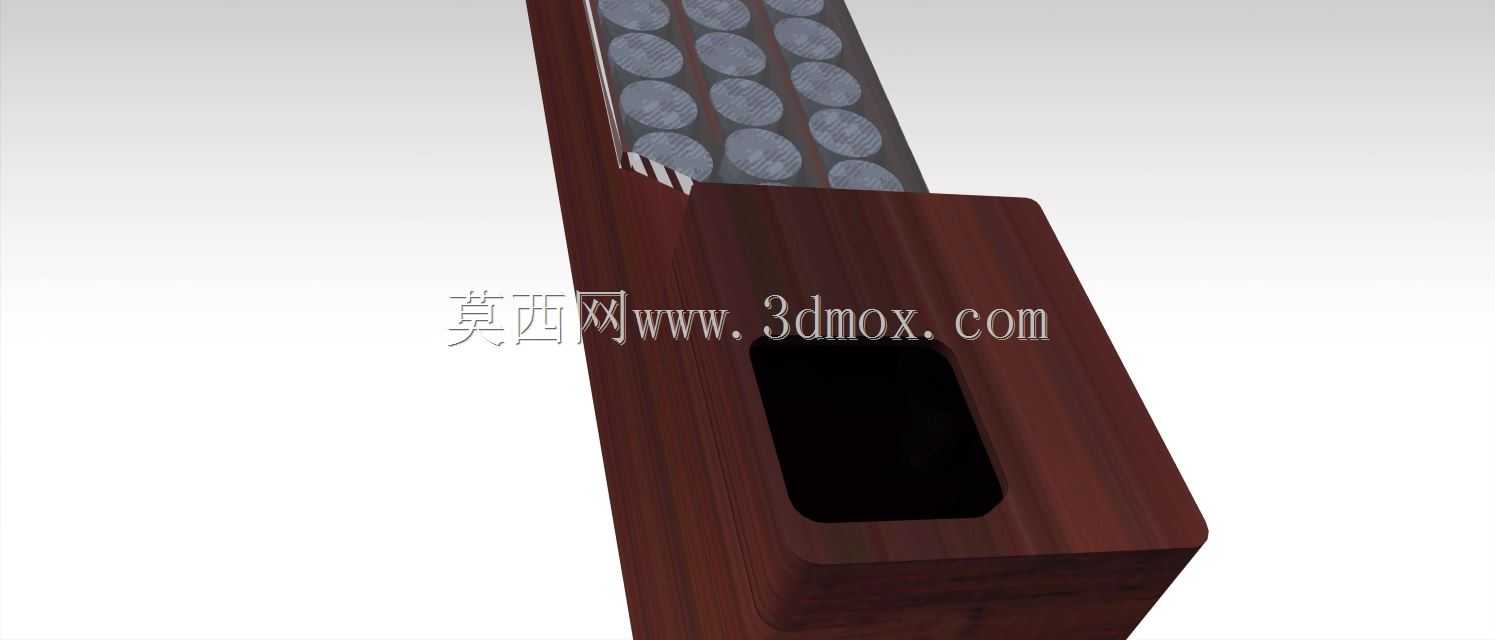

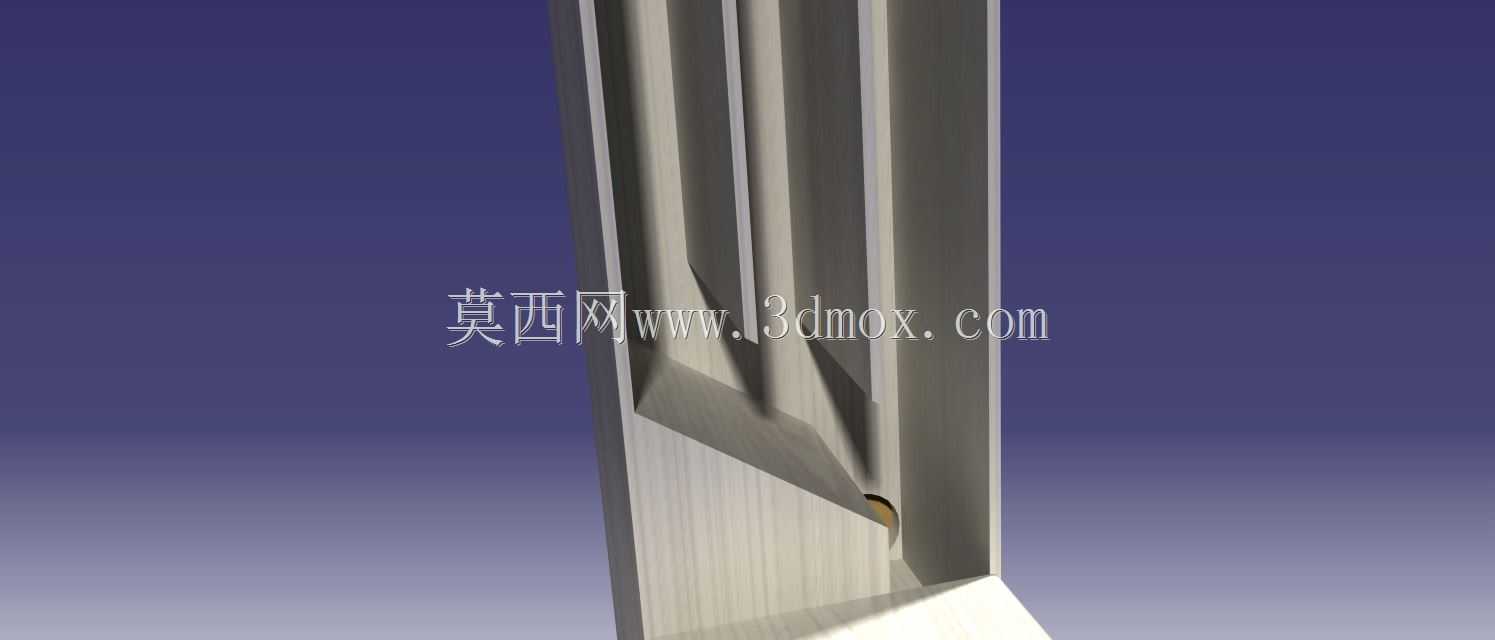

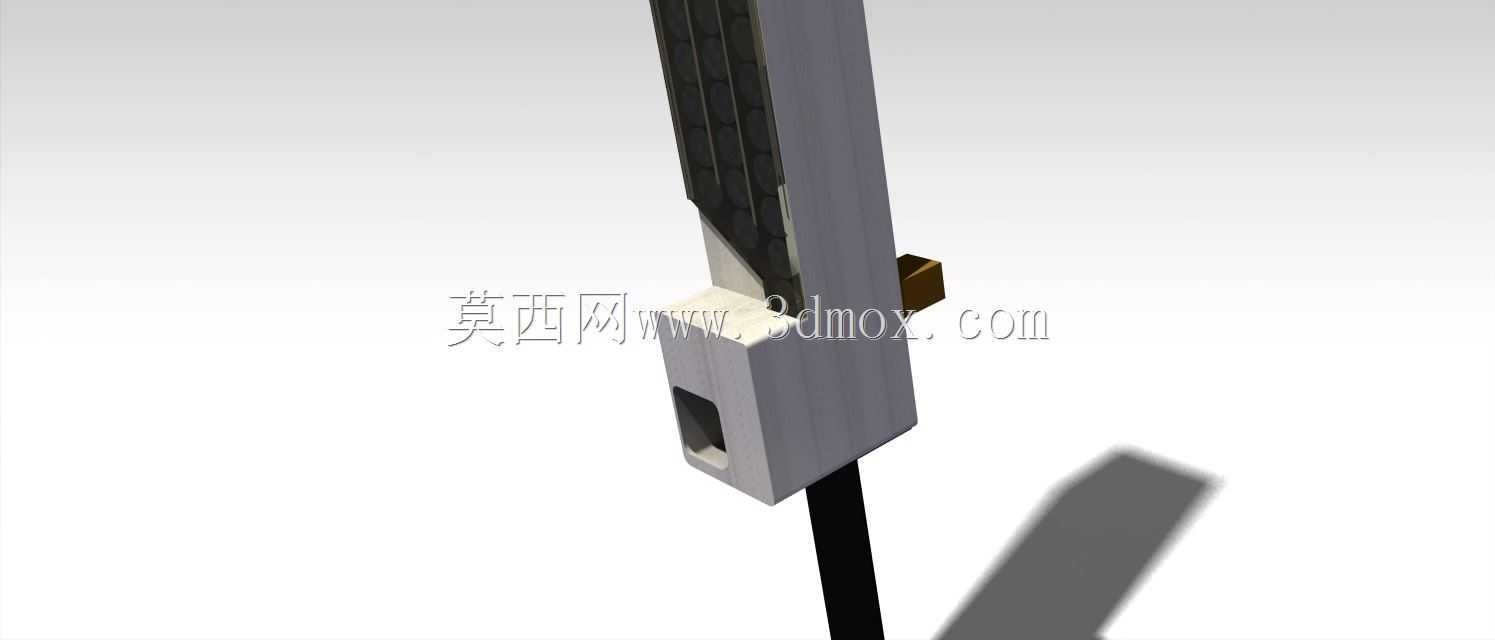

　　从结构设计细节来看，出料导槽采用15°倾斜角设计，槽体内壁做光滑圆弧过渡，没有直角凸起或卡料死角，可适配厚度5-12mm的袋装消毒产品，不需要针对不同厚度的物料调整结构参数。立柱下部的取料口距离地面高度设置为850mm，符合成年人站立取物的舒适操作高度，取料口深度为120mm，物料滑出后会停留在取料托板上，不会直接掉落至地面。装置的电气控制模块全部集成在立柱下部的密封腔体内，腔体防护等级达到IP54，可适配日常公共区域的清洁消杀作业，避免消毒喷雾、泼溅液体渗入电路部分造成短路故障。

　　在实际应用场景中，这类装置不需要安排专人值守分发消毒物资，用户仅需完成扫码触发动作即可获取独立包装的消毒用品，全程不需要接触设备的操作按键，可有效降低公共区域交叉接触的风险。和传统的按压式消毒凝胶分发设备相比，这款装置分发的独立小袋消毒剂密封性更好，不存在长期暴露导致消毒成分挥发失效的问题，也不会出现凝胶残留堵塞出液口的常见故障，日常运维仅需定期补充储料仓内的物料、检查螺线管动作灵活性即可，运维频次可降低至每3-5天一次，大幅减少公共区域防疫物资点位的人力投入。

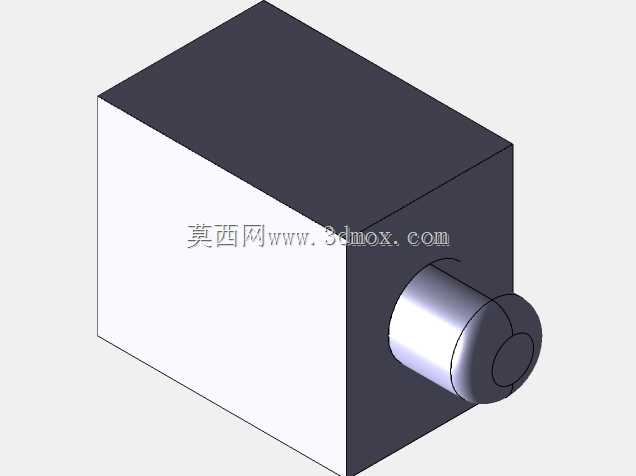

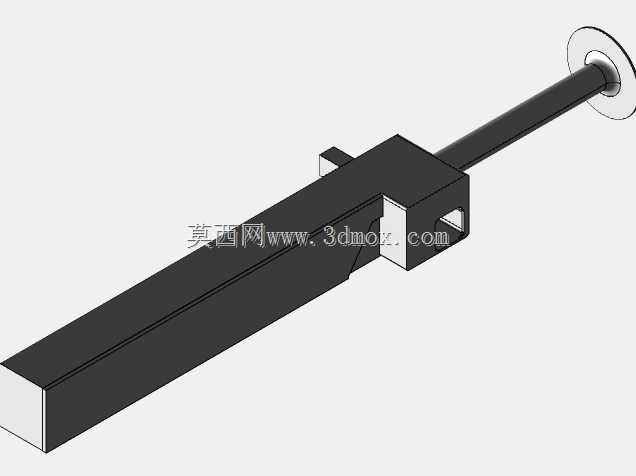

　　建模过程中针对螺线管的安装位做了专门的公差适配，螺线管法兰和安装座之间预留0.2mm的装配间隙，挡料销的行程设置为15mm，完全满足物料通过的间隙要求，同时不会因为行程过大导致动铁芯卡顿；储料仓的内壁尺寸比消毒剂袋的外形尺寸大3mm，既可以保证物料顺利滑落，又不会因为间隙过大导致物料堆叠歪斜出现卡料问题。整体结构没有复杂的传动连杆或齿轮组件，全部零部件数量不超过30个，加工难度低，普通钣金折弯、3D打印即可完成原型制作，适合小批量快速布设落地。
