3英寸80mm规格检查阀底部结构件

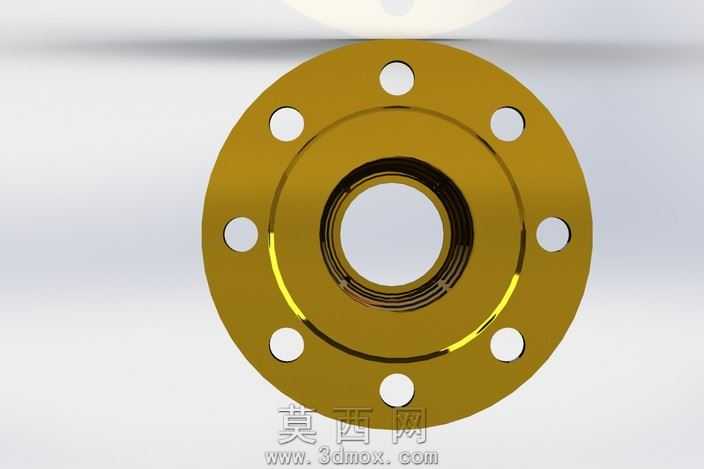

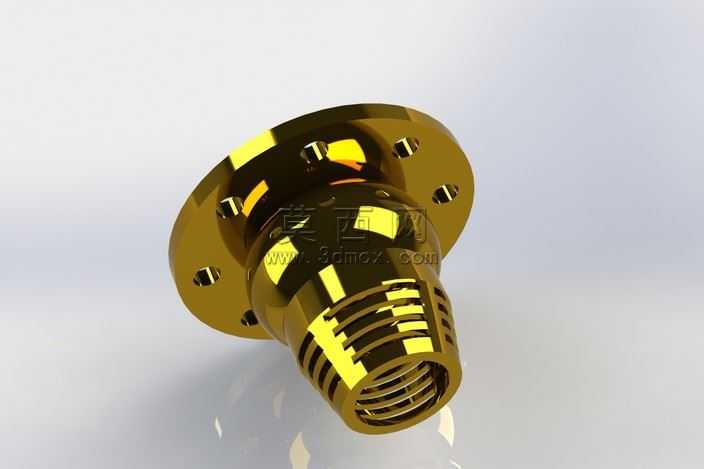

本模型为检查阀底部核心连接构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循3英寸通径、80mm连接尺寸的设计规范，对各部位尺寸进行精准约束，确保模型可直接用于后续装配干涉校验与工程出图。模型整体采用上下分段式结构设计，上部为带均布安装孔的法兰盘结构，法兰端面做了平整化处理，预留的8个螺栓孔沿法兰圆周等角度排布，孔位尺寸与安装间距完全匹配对应通径的管路连接标准，可保证与对接法兰的装配同轴度；法兰与下部主体的过渡段采用平滑锥面衔接，既优化了流体流经时的流道形态，减少介质流动阻力，也提升了构件整体的结构强度，避免应力集中问题。下部为带外螺纹的连接段，螺纹段表面做了等距分布的导流槽结构，可在装配时引导介质流向，同时提升螺纹连接部位的密封贴合效果，螺纹参数采用通用管路螺纹标准，适配常规管路连接需求。渲染阶段采用哑光金属材质模拟铸钢阀体的真实质感，对法兰端面、锥面过渡区、螺纹槽等部位做了差异化的光影处理，清晰呈现各结构的边界与形态，材质粗糙度参数调整至匹配工业铸件的表面效果，无过度反光造成的结构失真。设计过程中重点考量了构件的流体通过性能与结构可靠性，法兰厚度、锥段壁厚、螺纹啮合长度均经过参数校核，既满足管路承压要求，也避免了材料冗余；各连接部位的倒角、退刀槽等工艺结构均做了完整还原，保证模型符合实际机加工工艺要求，可直接用于工艺评审、装配模拟以及产品展示场景，能够为检查阀整体产品的设计迭代提供精准的基础构件参考。
