阀门主轴导向定位与安装支撑支架结构

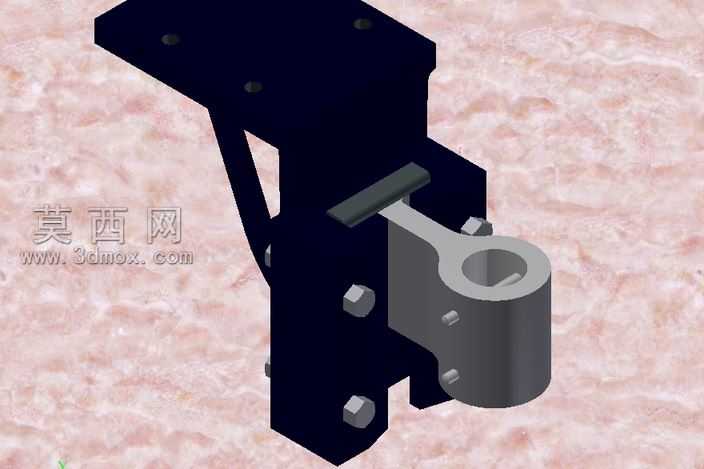

本作品为阀门配套的主轴导向与安装支撑组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循阀门组件的装配公差要求，对每一处配合面都做了精准的尺寸约束，确保各零件装配后无干涉、运动顺畅。建模阶段先从支架基体入手，采用拉伸、切除特征构建L型安装基座，基座上预留了对应设备安装面的沉头固定孔位，保证安装时螺栓可完全沉埋不突出平面，避免与周边其他部件产生空间冲突。针对主轴导向部分，采用带通孔的铰接支撑座结构，支撑座与主轴的配合面做了同轴度约束，确保主轴穿入后可沿轴向平稳滑动，不会出现卡滞偏斜的问题。支架与导向座之间采用六角螺栓紧固件连接，建模时还原了螺栓、螺母的标准件结构，对螺栓头的六角轮廓、螺纹段的牙型细节都做了简化但符合装配逻辑的呈现，同时在支架对应位置设计了加强筋结构，通过三角形筋板连接竖直安装面与水平承托面，大幅提升支架整体的结构强度，避免承受主轴载荷时出现形变。材质渲染阶段，将支架基体与紧固件赋予深色金属材质，模拟发黑处理的碳钢质感，表面添加细微的磨砂纹理还原真实机加工后的表面状态，导向座与主轴部分赋予银灰色金属材质，模拟调质处理后的合金钢表面效果，两种材质形成清晰的视觉区分，方便快速识别不同功能的部件。渲染时采用柔和的环境光搭配定向补光，突出零件的轮廓边界与装配关系，阴影参数调整至柔和不生硬的程度，既体现结构的立体感又不会遮挡关键的配合细节。设计思路上围绕阀门主轴的运动导向需求与安装固定需求展开，一方面保证导向座对主轴的径向限位作用，抵消主轴运动过程中产生的径向偏载，避免主轴出现偏磨影响阀门启闭精度，另一方面通过一体化的支架结构将导向组件稳定固定在阀门基体上，减少分散零件带来的装配累积误差，整体结构紧凑，安装维护便捷，可适配多种同规格的工业阀门主轴导向场景，建模过程中所有特征均保留参数化编辑能力，可根据实际使用的主轴直径、安装孔距快速调整尺寸参数，适配不同型号阀门的配套需求。
