电力设备用卡利布拉西防护壳体结构设计

项目分类:变压器 发布时间:2024-08-09 ID:761877
  • 电力设备用卡利布拉西防护壳体结构设计
  • 电力设备用卡利布拉西防护壳体结构设计

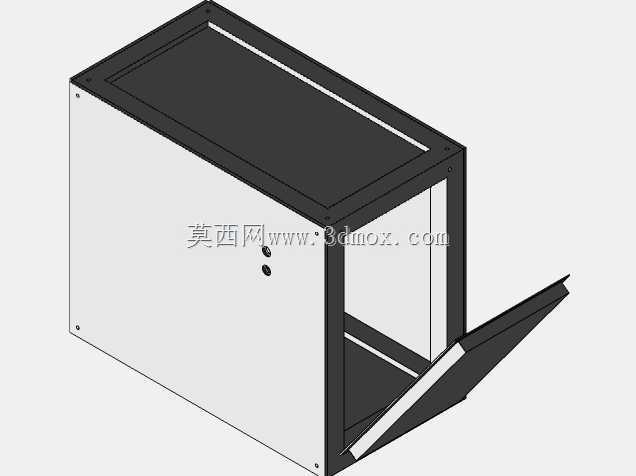

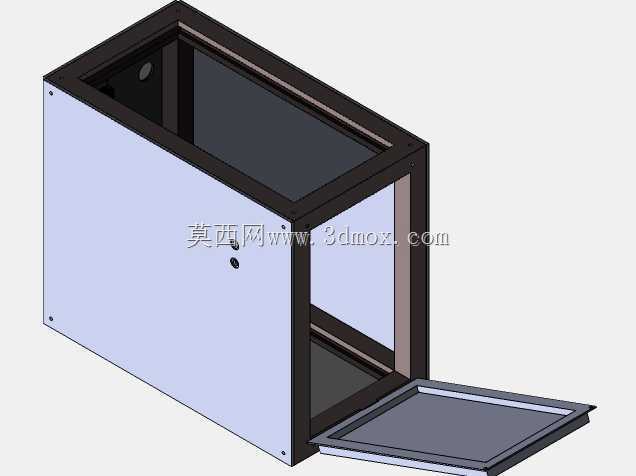

  在电力输配、工业电气控制场景中,这类防护壳体是核心电气元件的承载与防护载体,主要用于容纳电力变送、信号校准类核心组件,隔绝外界粉尘、潮气以及意外触碰对内部精密电气件的干扰,同时为内部元件提供稳定的安装基准,避免外部机械冲击造成元件移位或损坏。从结构设计来看,该壳体采用框架加面板的组合式钣金结构,主体框架通过折弯型材拼接成型,拼接处采用定位孔加紧固件的连接方式,既保证整体框架的结构刚性,又能在后期维护时快速拆解,无需对整体结构进行破坏性拆卸。侧面板采用整块钣金折弯成型,边缘做折边处理,一方面提升面板自身的抗形变能力,避免大面积薄板在运输或安装过程中出现鼓包、凹陷,另一方面折边结构可以和框架形成嵌入式配合,配合缝隙处预留密封胶条安装槽,

  能够有效提升壳体的防护等级,满足多数工业现场的使用环境要求。可开启的门板结构设置在壳体正面,门板与框架之间采用隐藏式铰链连接,铰链安装位置做了局部加厚处理,避免长期开关门板造成连接位置的钣金疲劳变形,门板内侧同样预留密封结构安装位,关闭后可与框架端面紧密贴合,门板上设置的锁止结构可以实现非授权人员无法随意开启,保障内部电气元件的运行安全。从安装边界来看,壳体底部预留了通用安装固定孔位,孔位间距适配行业通用的安装支架尺寸,既可以直接落地安装在设备机房的水泥基础上,也可以通过配套支架壁挂安装在墙面或设备架体上,安装孔位周边做了压筋加强处理,避免紧固安装螺栓时造成面板局部变形。内部框架上预设了多组安装导轨固定位,

  可根据内部搭载元件的尺寸灵活调整安装层板的位置,适配不同规格的电气元件安装需求,无需额外对壳体进行二次打孔加工,减少现场安装的工作量。壳体的进出线位置预设在底部与侧部的预留敲落孔区域,用户可根据实际布线需求选择对应的开孔位置,敲落孔边缘做了钝化处理,避免穿线时划伤线缆绝缘层,同时预留了格兰头安装螺纹位,可直接配套标准规格的电缆防水接头,保障布线位置的防护性能。在设计过程中,充分考虑了钣金加工的工艺性,所有折弯角度均采用标准折弯半径,避免过小折弯半径造成钣金开裂,所有外露边缘均做了去毛刺处理,避免安装维护过程中划伤操作人员。框架的拼接位置采用定位缺口设计,焊接或紧固拼接时无需额外做定位工装,即可保证整体框架的形位公差,

  控制各面板安装后的缝隙均匀度,既提升外观一致性,也能保证密封结构的压缩量均匀,避免出现局部密封失效的问题。壳体表面采用静电喷塑处理,涂层厚度均匀,具备良好的耐锈蚀、耐刮擦性能,可适应多数工业现场的温湿度环境,不会因为长期使用出现涂层脱落、壳体锈蚀的问题。针对内部元件的散热需求,壳体可根据实际使用场景在对应面板位置加装散热通风组件,预设的安装位可以直接固定散热风扇或通风过滤网,无需对壳体结构进行额外改造,兼顾防护性能与散热需求,保障内部电气元件长期稳定运行在合适的温度区间。
