带径向通孔盘头外螺纹连接夹具

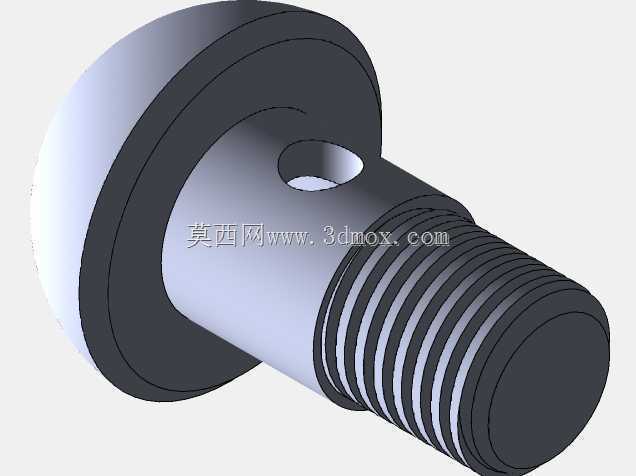

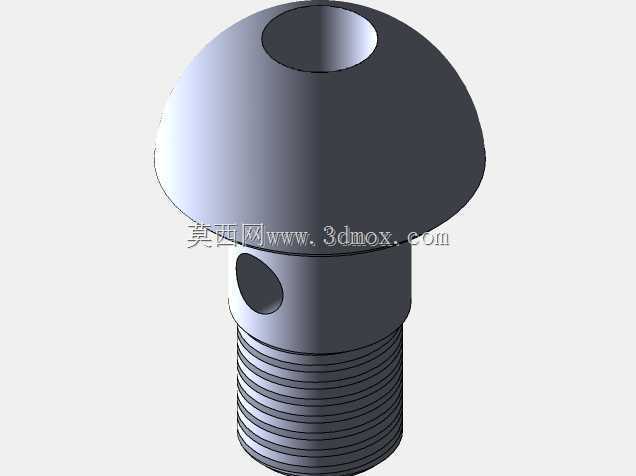

　　这类带径向通孔的盘头外螺纹连接件，常应用在需要额外穿装销钉、锁止钢丝或者润滑管路的装配场景中，在电力设备周边的工装固定、小型组件定位作业里使用频率较高。不同于普通外螺纹紧固件，其头部采用大直径盘式结构，支撑面接触面积远大于常规六角头或者圆柱头螺栓，拧紧时不需要额外加装平垫来分散压紧应力，直接贴合被连接件表面就能获得足够的压紧摩擦力，避免软质基材表面被压溃损伤。杆部靠近头部的位置加工的径向通孔，并非用于穿装开口销做螺纹锁止，更多是作为辅助定位或者流体通道使用——在部分需要定点注油的铰接位置，通孔可以对准内部油道，外接润滑管路实现持续给油，也可以穿装细钢丝串联多个同规格连接件，防止设备长期振动下连接件出现松脱掉落的问题。

　　从结构设计逻辑来看，螺纹段长度占整体杆长的三分之二左右，光杆段与盘头头部采用圆弧过渡，没有尖锐的应力集中棱角，在承受交变拉压载荷的时候，过渡位置不会出现应力突变导致的断裂失效。螺纹采用标准公制三角螺纹，牙型角60度，中径公差控制在中等精度等级，既能保证与标准内螺纹件的顺畅旋合，又不会因为配合间隙过大出现连接晃动。头部的厚度经过核算，在施加标准拧紧力矩的时候，头部不会出现翘曲变形，支撑面始终保持与被连接件的完全贴合，保证压紧力均匀分布在整个接触环面上。

　　安装边界方面，盘头的最大外径决定了安装沉孔的最小加工直径，沉孔深度需要略大于头部厚度，保证装配后头部不突出安装基准面，避免与周边运动部件发生干涉。径向通孔的轴线与螺纹轴线垂直，安装时需要注意通孔的朝向，如果用于穿装锁止钢丝，需要将通孔对齐相邻连接件的对应孔位，保证钢丝能够顺利穿入并完成折弯锁止；如果用于润滑通路，需要将通孔对准油道接口方向，避免装配后通孔被基体遮挡阻断通路。螺纹段旋入深度需要满足螺纹连接的强度要求，一般不小于螺纹公称直径的1.5倍，对于铸铝或者塑料这类低强度基材，旋入深度需要适当加大到公称直径的2倍以上，保证螺纹啮合处有足够的抗剪切强度。

　　实际使用场景中，这类连接件也常作为简易夹具的定位销轴使用，盘头作为轴向定位端面，螺纹段配合螺母可以快速夹紧多层薄板类工件，径向通孔可以插入拨杆，不需要额外扳手就能手动完成拧紧和松脱操作，在小批量试制、现场临时工装搭建的场景下，拆装效率远高于普通螺栓紧固件。杆部光杆段的直径与螺纹大径保持合理的差值，光杆部分可以直接穿入工件的预制光孔中作为定位轴使用，定位精度由光杆段的加工公差保证，比螺纹直接定位的精度高一个等级，能够满足普通工装的定位需求。

　　在结构细节处理上，所有棱边都做了小尺寸倒角处理，既去除了加工产生的毛刺锐边，避免装配时划伤操作人员，也能在穿入安装孔的时候起到导向作用，不需要反复对准就能顺利插入。螺纹末端做了45度倒角，去除首牙的不完整牙型，旋入内螺纹的时候不会刮伤内螺纹牙面，提高内螺纹件的重复使用寿命。径向通孔的孔口也做了微小倒角，穿装钢丝或者油管的时候不会刮伤线材或者管路外壁，减少长期使用过程中的磨损断裂风险。
